Die Keile können dann im nächsten Schritt vollständig
eingefahren und wieder eingefügt werden. Auf diese
Weise kann die Flanschverbindung iterativ weiter
geöffnet werden, bis die gewünschte Spreizung
erreicht ist.
3.3 Flanscharbeiten
GEFAHR
Verlassen Sie sich bei Flanscharbeiten
zum Abstützen des Zugangsspalts nicht auf
Hydrauliksysteme. Stellen Sie sicher, dass keine
Finger, Hände oder andere Körperteile in den Raum
zwischen den Flanschen gelangen können.

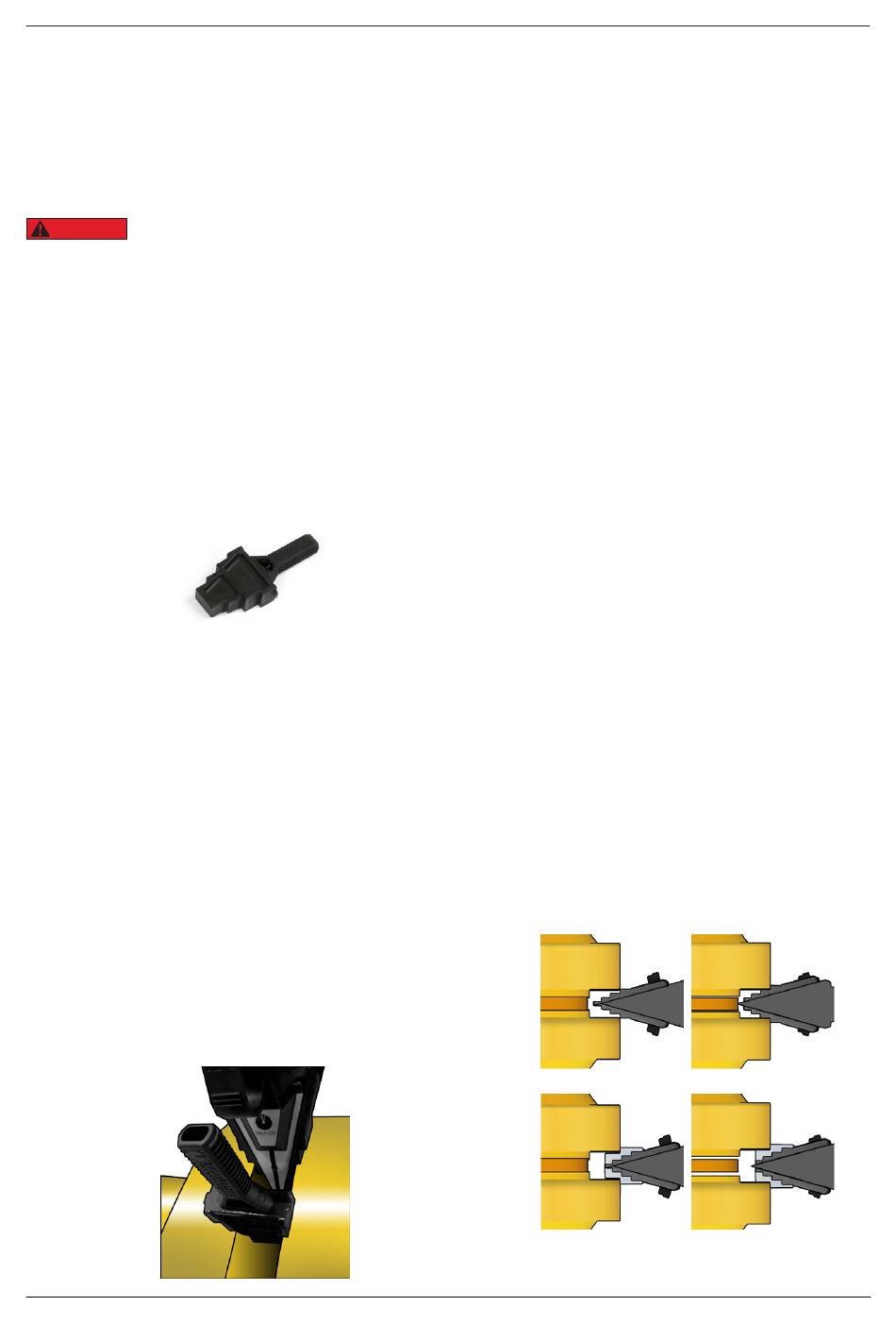

3.4 Sicherheitsblöcke
Jedes Werkzeug wird mit einem Sicherheitsblock
geliefert. Der Sicherheitsblock verfügt über Stufen, die
dem Spreizabstand der SWi-Werkzeuge entsprechen
(siehe Abb. 7).
Abb. 7
Das
Stufenblock-Kit
Sicherheitsblock, um größere Spreizabstände zu
ermöglichen.
3.5 Schließen des Flansches
Lassen Sie die Flansche in ihre geschlossene Position
zurückkehren, indem Sie das Werkzeug schrittweise
einfahren.
Im
entsprechenden
Handbuchs finden Sie Anweisungen zum Einfahren
des Werkzeugs. Bevor das Werkzeug vollständig
eingefahren ist, fügen Sie die Sicherheitsblöcke in
die Flanschverbindung ein. Vergewissern Sie sich,
dass die gesamte Breite der gewählten Stufe des
Sicherheitsblocks vollständig eingeführt ist, bevor
Sie das Werkzeug schrittweise einfahren, bis die
Flanschbelastung auf sie wirkt (siehe Abb. 8).
Abb. 8
L4390
enthält
einen
größeren
Abschnitt
Um die nächstkleinere Stufe zu nutzen, positionieren
Sie das Werkzeug im Spalt und betätigen es weit
genug, um die Sicherheitsblöcke zu entlasten. Auf
diese Weise kann die Flanschverbindung schrittweise
geschlossen werden.
Wenn
sich
geschlossenen Position nähert, stützen Sie das
Werkzeug ab, damit es nicht aus der Verbindung
herausfällt. Stellen Sie sicher, dass keine Gegenstände
herunterfallen können. Herabfallende Gegenstände
bergen die Gefahr von Verletzungen oder Schäden am
Gerät.
3.6 Stufenblöcke
Ein Paar Stufenblöcke kann als Kit geliefert werden.
Diese können an den Backen (einzeln oder paarweise)
befestigt werden, um die effektive Backendicke und
damit den maximalen Spreizabstand zu erhöhen.
Die Verwendung der Stufenblöcke ermöglicht auch
den Einsatz des Flanschspreizers SWi5TE/SWi5TI bei
einer Verbindung mit einem größeren Zugangsspalt.
Der Keilüberstand kann durch den Einsatz von
Stufenblöcken minimiert werden, wodurch das
Eindringen in die Verbindung reduziert wird. Auf diese
Weise können z.B. Brillensteckscheiben ausgetauscht
werden.
Befestigen Sie den Stufenblock mit der Senkschraube
M6 am Werkzeug. Ziehen Sie die Schraube mit
dem mitgelieferten Sechskantschlüssel in der
Gewindebohrung der Backe des Werkzeugs fest.
des
Wiederholen Sie dies für den zweiten Stufenblock, um
die effektive Backendicke, falls erforderlich, weiter zu
erhöhen (siehe Abb. 9).
Abb. 9
der
Flansch
seiner
vollständig
7
