BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TOORX RWX 3000

Inhaltszusammenfassung für TOORX RWX 3000

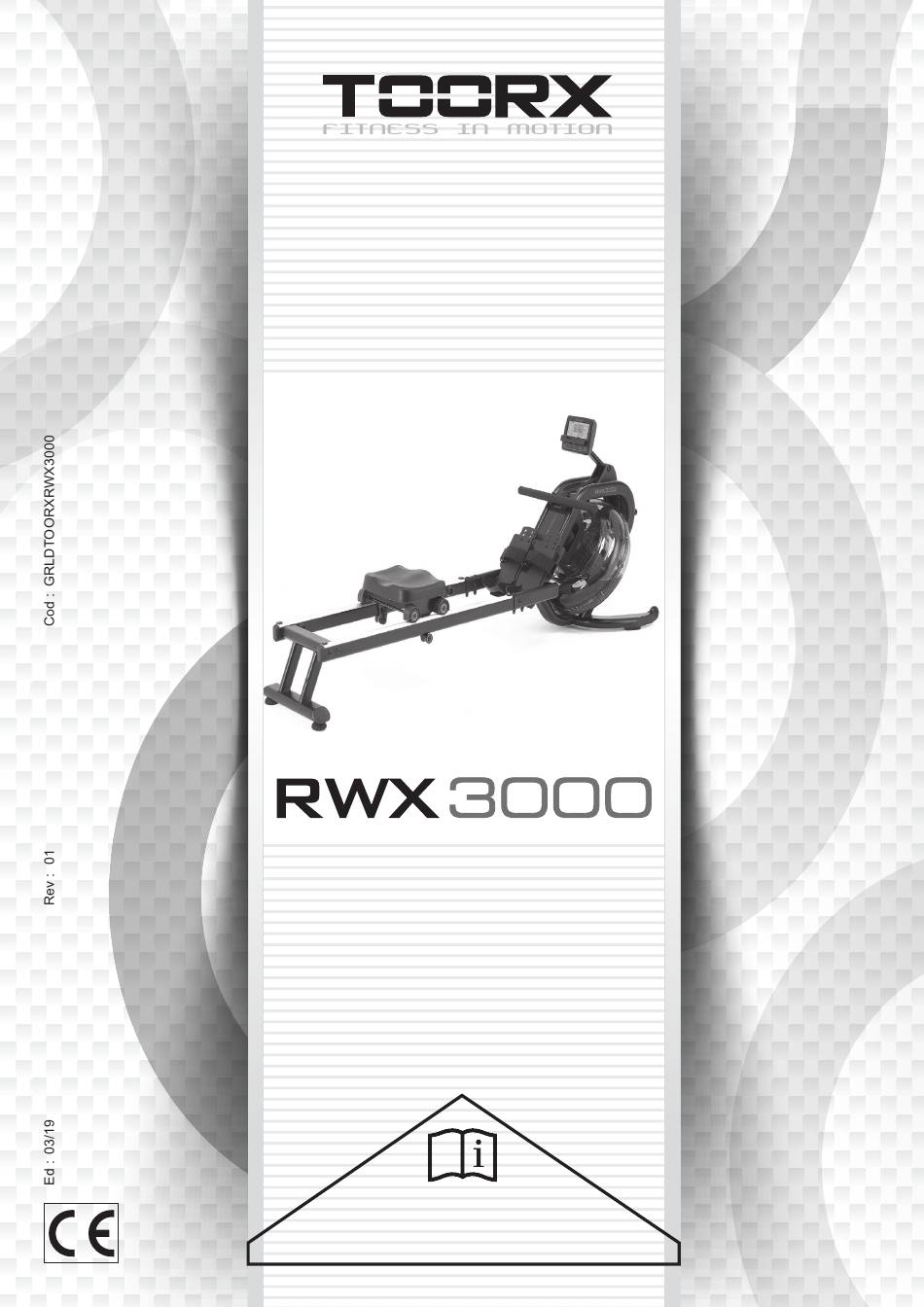

  • Seite 1 BEDIENUNGSANLEITUNG...

  • Seite 2: Übersichtszeichnung

    ÜBERSICHTSZEICHNUNG...

  • Seite 3: Parts List

    PARTS LIST Description Spec. Description Spec. Main Frame Fill Plug Rubber，Black Rear Stabilizer Skid Pad Rubber，Black Slide Rail R/L Funnel Handlebar Pumping Siphon Spring Fixed Plate Computer Seat Carriage SPHC,T=4.0 Ø10*5 Magnet Sensor Stand L SPHC,T=2.0 Square Sensor Wire Sensor Stand R SPHC,T=2.0 Bolt M10*55...
  • Seite 4 Belt Wheel Spacer for Bearing 6000ZZ OD16*ID10.2*16 One-way Bearing HF2016 O Shape Ring Rubber，Black Bushing One-way Allen Wrench Bearing ￠35*￠26*18 Spanner Bearing 61904ZZ 13#-17# Bearing 61905ZZ Storage Pad PVC，Black Volute Spring Connection Wire Rubber Sealing Ring Rubber，Yellow Spring Washer OD12*ID8.5*T2.0 Impeller Shaft Seal Acon Nut Rubber，Black...
  • Seite 5 MONTAGEZUBEHÖR # 63 M8*45 4pcs #65 M6*15 6pcs #68 M8*15 4pcs #74 OD20*ID8.5*1.5 4pcs # 77 M8*27 2pcs S5 1pc #94 S13-17 1pc # 99 M8*57 4pcs...
  • Seite 6 MONTAGEANLEITUNG HINWEIS: Wir empfehlen, das Gerät von zwei Personen zusammenbauen zu lassen. # 63 M8*45 4pcs #74 OD20*ID8.5*1.5 4pcs #93 S5 SCHRITT 1: Die Gleitschiene (#3L/R) wie oben abgebildet umdrehen, die Schiene auf die Rolle (#39) legen und dann in Pfeilrichtung drehen, wobei die Aluminiumplatte die Rolle berühren muss.
  • Seite 7 # 99 M8*57 4pcs # 77 M8*27 2pcs # 65 M6*15 6pcs #93 S5 #94 S13-17 SCHRITT 2: Die Gleitschiene (#3L/R) am Grundrahmen (#1) befestigen, mit 4 Schrauben (#99) und 2 Schrauben (#77) und 6 Schrauben (#65) festziehen.
  • Seite 8 68 68 #68 M8*15 4pcs #93 S5 SCHRITT 3: Das Verbindungskabel (# 96) mit dem Sensorkabel (# 56) verbinden. Die Dekorabdeckung (#26) in die Bohrung des Grundrahmens (#1) stecken. Die Computer-Baugruppe am Grundrahmen befestigen und mit 4 Schrauben (#68) festziehen.
  • Seite 9 SCHRITT 4:  Eine kleine Menge des mitgelieferten Schmieröls auf ein Papiertuch oder ein sauberes Tuch auftragen. Eine dünne Schicht des Öls gleichmäßig auf der Schiene verteilen, auf der sich die Rollen bewegen, und anschließend das überschüssige Öl abwischen.  Jeden Monat oder bei Bedarf Öl auftragen.

  • Seite 10: Füllen Und Leeren Des Tanks

    FÜLLEN UND LEEREN DES TANKS 1. Den Füllstopfen (# 50) von der Abdeckung des Tankoberteils (# 24) abnehmen. 2. Zum Füllen des Tanks auf Abb. A Bezug nehmen. Den Trichter (# 52) in den Tank einsetzen, danach einen Becher oder die Siphon-Pumpe (# 53) und einen Eimer verwenden, um den Tank zu füllen.

  • Seite 11: Einstellungsanleitung

    EINSTELLUNGSANLEITUNG  PEDALEINSTELLUNG Der Pedalriemen ist verstellbar und kann der Größe des Fußes des Benutzers angepasst werden. Um den Pedalriemen zu verstellen, das mit Klettband versehene Ende des Riemens nach oben und dann nach links ziehen, um es von der Seite aus Meshgewebe zu trennen.

  • Seite 12: Einstellung Des Gleichgewichts

     EINSTELLUNG DES GLEICHGEWICHTS Die verstellbare Griffschraube (#19) des Geräts regulieren, falls das Gerät während der Benutzung nicht ausgeglichen ist.
  • Seite 13 BEDIENUNGSANLEITUNG FÜR DEN COMPUTER Einschalten Nach dem Einsetzen der Batterien wird 2 Sekunden die vollständige LCD-Anzeige angezeigt. Durch Drücken von wird die zu wählende Trainingsintensität des Auswahlmodus von L1 bis L6 eingegeben (Standardeinstellung ist L6), dann zur Bestätigung die Eingabetaste drücken, um in den Standby-Modus zu wechseln. Funktionstasten: RECOVERY (ERHOLUNG)：...

  • Seite 14: Displayfunktionen

    2、 Das PROGRAMM auswählen (SCHNELLSTART 、 STANDARD 、 EINZELZIEL 、 ZIELSPANNE, BENUTZERDEFINIERT 、 RENNEN) 1、Den Einstellungsparameter verringern. 2、Das PROGRAMM auswählen (SCHNELLSTART、STANDARD、 ZIELSPANNE, BENUTZERDEFINIERT 、 RENNEN) Hinweis: Diese Taste drücken, um den Funktionswert im großen mittleren Anzeigefenster anzuzeigen. Erhöhen Standard Einstellbereich Anzeigebereich Verringern 0:00...
  • Seite 15 1-1、 ENTER drücken, um den Funktionswert umzuschalten, der während des Trainings im großen mittleren Display angezeigt wird. 1-2、Das Programmprofil mit 16 Spalten, wobei jede Spalte 100 Meter entspricht. STANDARD: Die Taste drücken, um STANDARD zu wählen, und dann ENTER drücken, um zu bestätigen und unter fünf Trainingsmodi auszuwählen: 2.000 m 、5.000 m 、 10.000 m、30:00、500m/1:00.
  • Seite 16 BENUTZERDEFINIERT: Die Taste drücken, um BENUTZERDEFINIEREN zu wählen. Dann mit ENTER bestätigen, und einen der vier benutzerdefinierten Modi für V eingeben: 30/: 30R 、 V1:00/1:00R… 7、 V2000m/3:00R… 4、V1: 40 /:20R…9 A、V :30/:30R: Training 30 Sekunden, Pause 30 Sekunden. B、V1:00/1:00R…7: Training 1 Minute, Pause 1 Minute, 7 Mal wiederholen. C、V2000m/3:00R…4: Training 2.000 m，Pause 3 Minuten, 4 Mal wiederholen.
  • Seite 18 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
