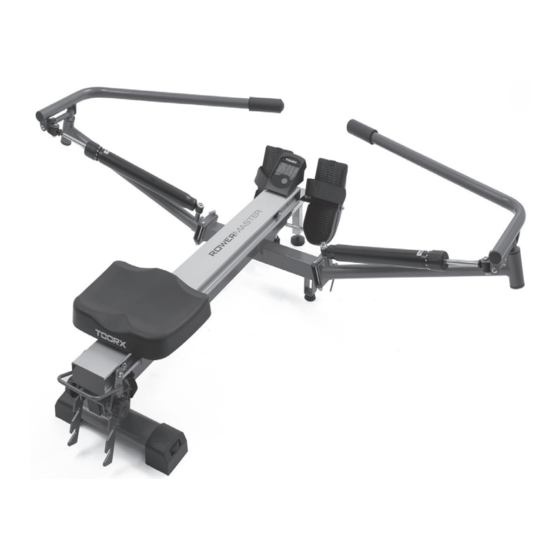

Inhaltszusammenfassung für TOORX RowerMaster

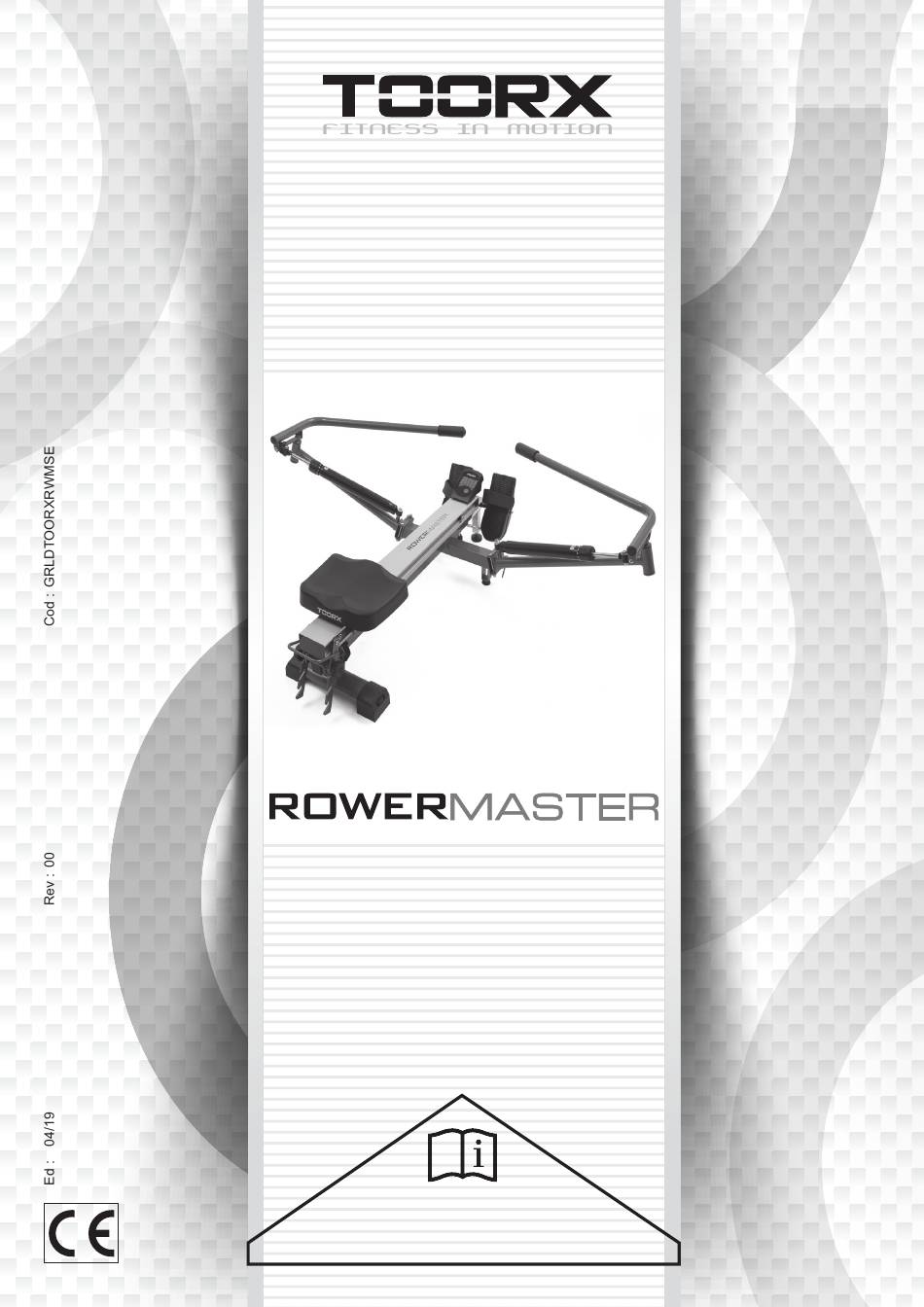

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Teileliste Die Zeichnung unten zeigt die Teile der Maschine. Im Originalkarton sind folgende Teile enthalten: Teileliste: Technisc Technische BEZ. BEZ. Menge Angaben Angaben Grundrahmen Linkes Pedal Einheit zur Einstellung der Rechtes Pedal Pedale Gleitschieneneinheit Zylinder Linke Sechskantschraube M12x150 Ruderarmverbindung Rechte Verstellbares Ruderarmverbindung Füßchen...
- Seite 3 Montageanleitung Schritt 1: Das verstellbare Füßchen (16) am Grundrahmen (A1) anbringen. Schritt 2: Den Zugstift (15) am Grundrahmen (A1) lösen und dann nach unten ziehen Einheit Einstellung der Pedale (A2) in (A1) einsetzen. Dann den Zugstift (15) wieder anziehen. Schritt 3: 1.
- Seite 4 Schritt 4: Mithilfe Inbusschlüssel (70), Multifunktionsschlüssel (43), Zylinderschraube mit Innensechskant (67), flacher Unterlegscheibe (68) Gegenmutter (65) linke Ruderarmverbindung (A4) und die rechte Ruderarmverbindung (A5) Grundrahmen (A1) anbringen befestigen. (17) 2. Die Griffschraube festschrauben und mit (43) die dem Multifunktionsschl ü ssel d ü...
- Seite 5 Schritt 6: Mit Inbusschlüssel (42), Multifunktionsschlüssel (43), Zylinderkopfschraube mit Innensechskant (49), flacher Unterlegscheibe (58) Gegenmutter (57) sowie Kopfschraube (51), Federscheibe (64), flacher Unterlegscheibe (60) und flacher Unterlegscheibe (62) den Zylinder (14) linken Ruderarmverbindung (A4) und der rechten Ruderarmverbindung (A5) anbringen befestigen.
- Seite 6 Mit dem Multifunktionsschlüssel (43) und einer Sechskantschraube (46) das linke Pedal (A9) und das rechte Pedal (A10) an der Einheit zur Einstellung Pedale (A2) anbringen. Die Montage ist damit abgeschlossen. Schritt 8: ８...
- Seite 7 Einstellung des Geräts: 1. Die Einheit zur Einstellung der Pedale (A2) kann nach Bedarf in 10 Stufen nach vorne hinten verschoben werden. Gleitschieneneinheit (A3) kann je nach Größe des Benutzers in 3 Stufen höher oder niedriger eingestellt werden. Einstellung Widerstands: Widerstand Zylinders ist in 12 Stufen einstellbar, wobei sich der...
- Seite 8 Anleitung zum Zusammenklappen: 1. Die Einheit zur Einstellung Pedale (A2) wird eingeklappt: Zuerst Zugstift (15) am Grundrahmen (A1) lösen und nach unten ziehen. Gleichzeitig die Einheit zur Einstellung der Pedale (A2) in Pfeilrichtung drücken. Wenn der Zugstift in Einheit zur Einstellung der Pedale (A2) eingesteckt...
- Seite 9 linke rechte Ruderarmverbindung (A4, A5) linke rechte Ruderarm (A6, A7) werden so eingeklappt: Mit dem Multifunktionsschlüssel (43) die dünne Sechskantschraube (69) und die Griffschraube (17) lösen. Dann A4, A5, A6 und A7 in Pfeilrichtung einklappen. Das Gewebe (34) den linken und rechten Zylinder (14) zusammenziehen lassen, Gleitschieneneinheit (A3) anliegen.
- Seite 10 Bauteileübersicht １２...
- Seite 11 Teileliste: DES. Specification Nos. NO DES. Specification Nos. 1 Base assembly webbing Pedal adjustment Seat pulley assembly Left rocker Limit sleeve connection assembly Right rocker Limit pad connection assembly Left rocker arm Computer assembly Right rocker arm Magnetic Set assembly Left rocker shaft Magnet assembly...
- Seite 12 Bolt M10*85 Tube Flat pad 10*20*2 Position fix 69 Hexagon thin screw EVA pad 6# Allen wrench １４...
-
Seite 13: Technische Angaben
BEDIENUNGSANLEITUNG (ZÜGE+STR.) TASTENFUNKTIONEN Mit dieser Taste kann die gewünschte Funktion angewählt und aufgerufen werden. ● SCANTIME (ZEIT)DISTANCE (STRECKE)TOTAL COUNT (ZÜGE GESAMT)CALORIE (KALORIEN)COUNT/MIN (ZÜGE/MIN)COUNT (RUDERZÜGE)SCAN ● Drei Sekunden gedrückt halten, um die Werte auf 0 zurückzusetzen (außer ZÜGE GESAMT). AUTO ON/OFF Das System schaltet automatisch in Standby, wenn kein Signal vom Sensor ●... - Seite 14 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
