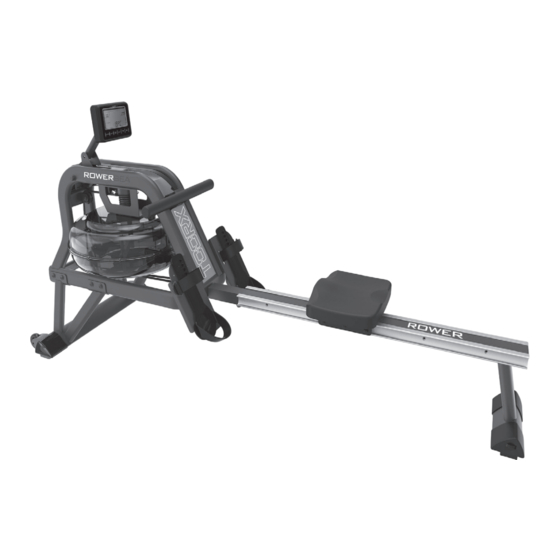

TOORX ROWER SEA Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TOORX ROWER SEA

Inhaltszusammenfassung für TOORX ROWER SEA

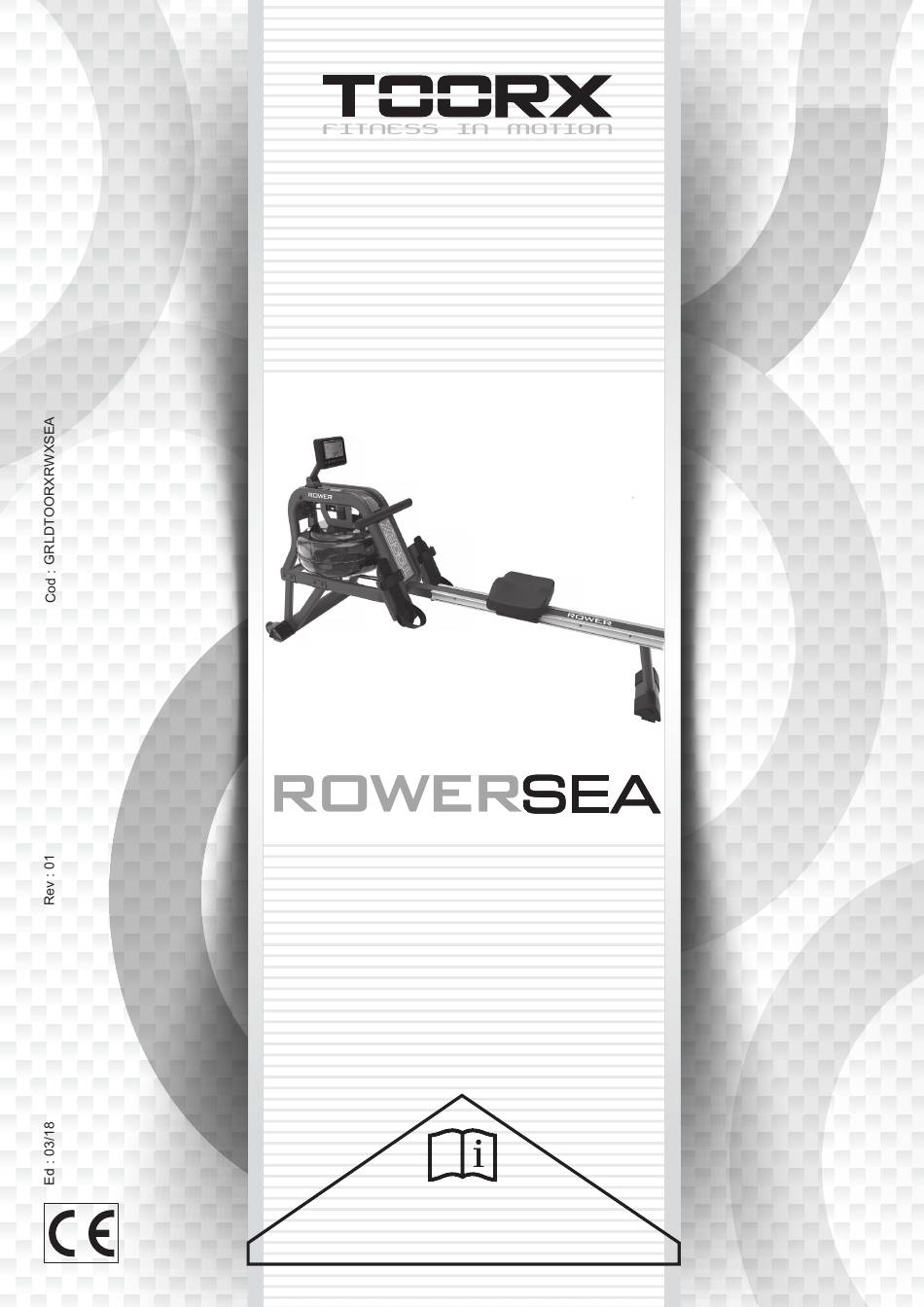

  • Seite 1 BEDIENUNGSANLEITUNG...

  • Seite 2: Explosionszeichnung

    EXPLOSIONSZEICHNUNG...
  • Seite 3 TEILELISTE Description Spec. Description Spec. Main frame Bushing Front stabilizer Ø6.0*40 Slide rail SPHC,T=2.0 Meter Rear stabilizer Sensor wire PA，black Support for computer Sensor holder Support Plate Magnet Ø10*5 Tank plate Spacer for mesh belt wheel Ø16* Ø10.2*69 Plate for bushing SPHC,T=3.0 Short spacer Ø16* Ø10.2*16...
  • Seite 4 MONTAGEZUBEHÖR #35 Stopper 2pcs Stopper 2 St. 4 St. #58 M8*15 4pcs 14 St. #60 M8*15 14pcs 4 St. #66 M8*15 4pcs 2 St. #68 M4*12 2pcs 18 St. #71 OD20*ID8.5*1.5 18pcs S5 1 St. S5 1pc S13-17 1 St. #75 S13-17 1pc Abschlusskappe #82 Rail endcap L 1pc...
  • Seite 5 MONTAGEANLEITUNG 4 St. #66 M8*15 4pcs 4 St. #71 OD20*ID8.5*1.5 4pcs S13-17 SCHRITT 1: HINWEIS: Wir empfehlen, das Gerät von zwei Personen zusammenbauen zu lassen. Die Gleitschiene (Nr. 3) wie oben gezeigt umdrehen. Den hinteren Standfuß (Nr. 4) mit 4 Unterlegscheiben (Nr.
  • Seite 6 MONTAGEANLEITUNG #68 M4*12 2pcs 2 St. S13-17 SCHRITT 2: L und R Endkappen (Nr. 25 und 26) am vorderen Standfuß (Nr. 2) anbringen. Danach mit 2 Kreuzschlitzschrauben (Nr. 68) unter Verwendung des Schraubenschl ü ssels (Nr. 75) festschrauben.
  • Seite 7 MONTAGEANLEITUNG 8 St. #60 M8*15 8pcs 8 St. #71 OD20*ID8.5*1.5 8pcs SCHRITT 3: Den Grundrahmen (No.1) aufrecht halten. Den vorderen Standfuß (Nr. 2) mit 8 Unterlegscheiben (Nr. 71) und 8 Schrauben (Nr. 60) am Grundrahmen (Nr. 1) befestigen. Mit Inbusschl ü ssel (Nr. 74) festziehen. Hinweis: Sie können zunächst 3~4 Schrauben in die Bohrungen einsetzen und mit der Hand anziehen.
  • Seite 8 MONTAGEANLEITUNG #35 Stopper 2pcs Stopper 2 St. #58 M8*15 4pcs 4 St. #60 M8*15 2pcs 2 St. #71 OD20*ID8.5*1.5 2pcs 2 St. #82 Left Endcap 1pc Linke Abschlusskappe 1 St. #83 Right Endcap 1pc Rechte Abschlusskappe 1 St. SCHRITT 4: Den Sitz (Nr.
  • Seite 9 MONTAGEANLEITUNG 4 St. #60 M8*15 4pcs #71 OD20*ID8.5*1.5 4pcs 4 St. SCHRITT 5: Das vollständige Display (Nr. 46) mit 4 Unterlegscheiben (Nr. 71) und 4 Schrauben (Nr. 60) am Grundrahmen (Nr. 1) befestigen. Mit Inbusschl ü ssel (Nr. 74) festziehen. Die Montage ist nun abgeschlossen!

  • Seite 10: Füllen Und Leeren Des Tanks

    FÜLLEN UND LEEREN DES TANKS 1. Den F ü llstopfen (Nr. 33) von der Abdeckung des Tankoberteils (Nr. 12) abnehmen. 2. Zum Füllen des Tanks auf Abb. A Bezug nehmen. Den Trichter (Nr. 77) in den Tank einsetzen, danach einen Becher oder die Siphon-Pumpe (Nr. 76) und einen Eimer verwenden, um den Tank zu füllen.

  • Seite 11: Einstellungsanleitung

    EINSTELLUNGSANLEITUNG Es sind 3 Haken (A, B, C) für das Bungee-Seil vorhanden, sie befinden sich an der Innenseite des Rahmens unter dem Wassertank. Wenn Sie das Bungee-Seil an B oder C einhaken, wird die unterstützte Rückführung des geflochtenen Riemens beschleunigt. C ist die schnellste Rückführung.

  • Seite 12: Bewegen Des Geräts

    EINSTELLUNGSANLEITUNG PEDALEINSTELLUNG Der Pedalriemen ist verstellbar und kann der Größe des Fußes des Benutzers angepasst werden. Um den Pedalriemen zu verstellen, das mit Klettband versehene Ende des Riemens nach oben und dann nach links ziehen, um es von der Seite aus Meshgewebe zu trennen.

  • Seite 13: Einstellung Des Gleichgewichts

    EINSTELLUNGSANLEITUNG v EINSTELLUNG DES GLEICHGEWICHTS Die Endkappen am hinteren Standfuß (Nr. 4) des Geräts regulieren, falls die Maschine während der Benutzung nicht ausgeglichen ist. VORSICHT! Bewegliche Teile, wie z. B. der Sitz, können quetschen und schneiden. Die Hände während der Benutzung von Gleitschiene fernhalten!
  • Seite 14 EINSTELLUNGSANLEITUNG v AUFBEWAHRUNG VORSICHT! Bewegen Sie den Sitz (Nr. 36) auf derGleitschiene (Nr. 3) zuerst nach vorn, sonst gleitet er abwärts, wenn Sie das Rudergerät aufrichten! VORSICHT! Gehen Sie vorsichtig vor, wenn Sie das Rudergerät aufrichten, damit Ihr Kopf nicht hinteren Standfuß...

  • Seite 15: Clock - Uhrzeit

    TRAININGSDISPLAY 【 FUNKTIONSTASTEN 】 NACH OBEN▲/ NACH UNTEN▼：Diese beiden Tasten drücken, um die verfügbare Auswahl zu scrollen. den Funktionswert nach oben und nach unten zu ändern. ENTER： Um Ihre Auswahl zu bestätigen. Während des Trainings die Taste drücken, um die einzelnen Display-Funktionen abzufragen.
  • Seite 16 Schlafmodus befindet. 【 BETRIEB 】 1. 2 Batterien AA einlegen→ein 2 Sekunden langer Piepton→in der Zwischenzeit Segment-Test für 2 Sekunden (Abb. 1). Danach geht das Display in den UHRZEIT- UND KALENDERMODUS.(Abb. 2). 2. Zuerst können Sie zum UHRZEIT-Feld gehen, um JAHR (im Bereich STROKES (RUDERSCHLÄGE)); MONAT (im Bereich CALORIES (KALORIEN)) und TAG (im Bereich PULSE (HERZFREQUENZ)) einzustellen.
  • Seite 17 8:00 7:30 7:00 6:30 6:00 5:30 5:00 4:30 4:00 3:30 3:00 2:30 2:00 1:30 1:00 Abb. 5 Abb. 6 B. Die START-TASTE für den START drücken, danach erscheint STOP. Als Matrixanzeige erscheint USER (BENUTZER) und PC (Abb. 6). Das Display STOPPT, wenn die zuvor eingestellte Distanz des Rennens erreicht wird, danach erscheint als Matrixanzeige „PC WIN“...
  • Seite 18 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
