Inhaltszusammenfassung für TOORX CHRONO LINE RWX700

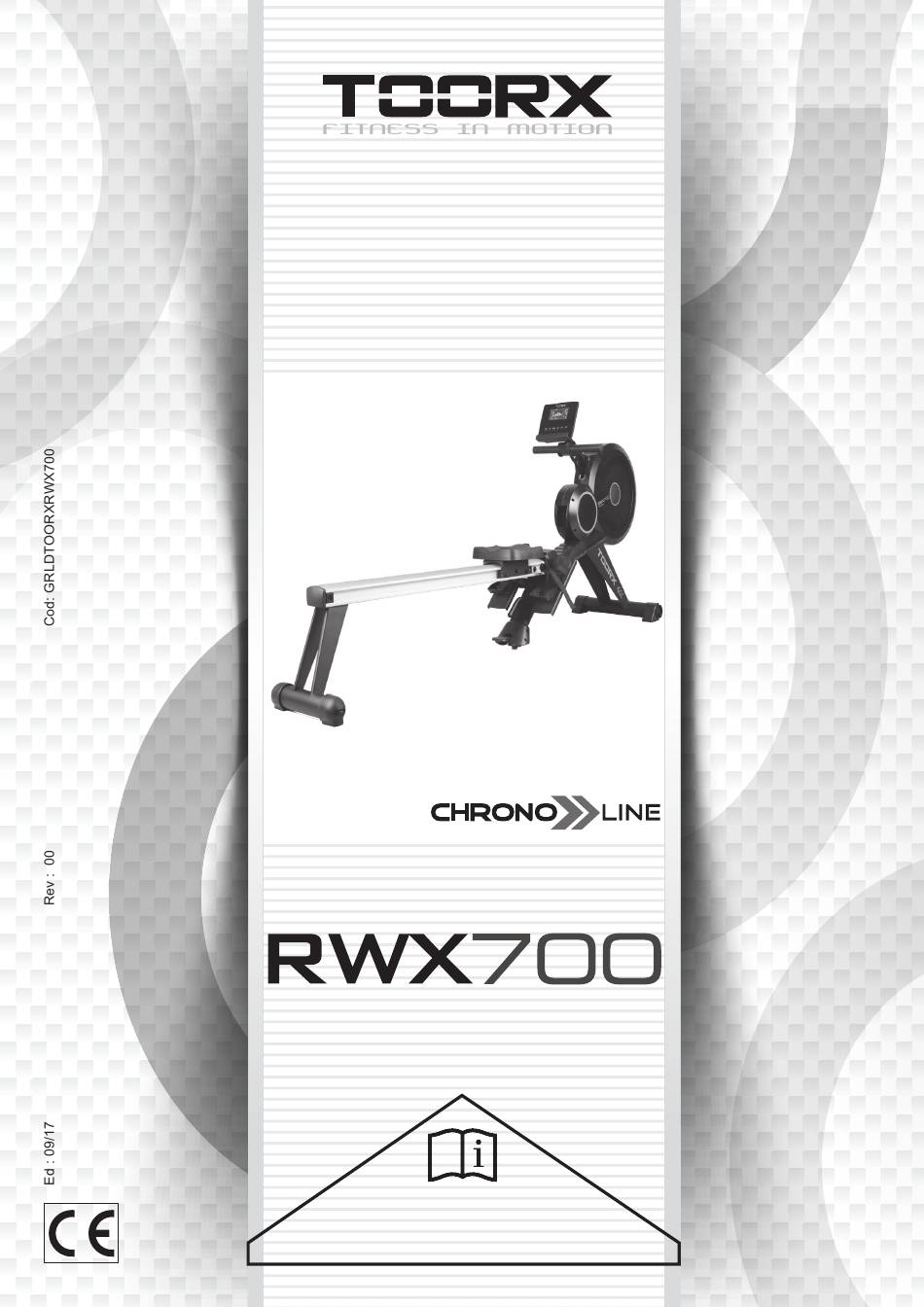

  • Seite 1 BEDIENUNGSANLEITUNG...
  • Seite 2 Übersichtszeichnung 19 16 93 95 45 46 23 24 22 21 20 71 72...
  • Seite 3: Part List

    Part List Part No Description Part No Description Main frame Right cover for foot Handlebar post Buffer D25*D4.5*8T Front stabilizer Pulling strap Rear stabilizer Wheel for pulling rope Fixing bracket for Bracket for pedal volute spring Supporting bracket for Pedal strap seat Sliding beam Flywheel...
  • Seite 4 Left cover for foot Ladder bolt D8*M6*10 Part No Description Part No Description Connecting rod Screw ST4.2x1.4x10L Allen bolt M8*1.25*25L Flat washer D12*D4.3*1.0T Nylon nut M8*1.25*8T Flat washer D15*D5.2*3.0T Allen screw M8*1.25*80L Upper computer cable Screw M5x0.8x10L Sensor Sensor (1) Buffer 35*35*5T Fixing bracket for Round cap...
  • Seite 5: Checkliste (Verpackungsinhalt)

    CHECKLISTE (VERPACKUNGSINHALT)
  • Seite 6 SCHRITT 1 1 Die linke Abdeckung für den Fuß (38L) und die rechte Abdeckung für den Fuß (38R) mit den Schrauben (86) am Hauptrahmen (1) montieren. 2 Den vorderen Standfuß (3) wie abgebildet am Hauptrahmen (1) montieren. 3 Den vorderen Standfuß (3) mit den Inbusschrauben (20), den Federscheiben (21) und den flachen Unterlegscheiben (22) wie in Abbildung b abgebildet am Hauptrahmen (1) befestigen.
  • Seite 7 SCHRITT 2 M8*1.25*20 D15.4*D8.2*2T D16*D8.5*1.2T D25*D8.5*2T M8*1.25*100L 20 21 23 28&26 26 27 step-2 1 Den Sitz (13) auf der Gleitführung (8) montieren und dann den vormontierten Puffer (28&26) und den Puffer (26) mit der Gleitführung (8) wie in Abb. b abgebildet unter Verwendung einer Inbusschraube (27) montieren.
  • Seite 8 SCHRITT 3 Den Pedalhalterung (8) mit Inbusschrauben (20), Federscheiben (21) und Unterlegscheiben (22) am Hauptrahmen(1)montieren.
  • Seite 9 SCHRITT 4 step-4 Auf das Trittbrett (9) treten, um die Gleitführung (8) wie in der Abbildung abgebildet zusammenzufalten oder zu entfalten.
  • Seite 10 SCHRITT 5 M5*0.8*15L step-5 1. Das obere Computerkabel (101), den Sensor (102) und den Sensor 1 (103) mit dem Computer (10) verbinden. 2. Den Computer (10) an der Befestigungshalterung des Computers montieren, indem die Schrauben (76) wie in der vergrößerten Ansicht gezeigt verwendet werden. 3.
  • Seite 11 Die Pedalposition nach unten einstellen: Die Clips an den Befestigungsplatten für das Pedal (15) herausziehen und gleichzeitig die Pedale wie oben abgebildet herunterziehen. Die Pedalposition nach oben einstellen: Die Clips müssen nicht herausgezogen werden. Die Pedale wie abgebildet direkt nach oben ziehen. Die Größen werden kleiner. step-6...
  • Seite 12 BEDIENUNGSANLEITUNG DES COMPUTERS LCD-Vollanzeige: DISPLAYFUNKTIONEN FUNKTION BESCHREIBUNG ‧ WATT Anzeigebereich 0 - 999 ‧ CALORIES Beim Rudern verbrannte Kalorien. (KALORIEN) ‧ Anzeigebereich 0 - 9999, Einstellbereich 0 - 9990 Kal ‧ DISTANCE Anzeige der Ruderstrecke des Benutzers ‧ (STRECKE) Anzeigebereich 0 - 99999; Jede Steigerung/Verminderung entspricht ± 100. ‧...
  • Seite 13: Funktion

    TASTENFUNKTIONEN FUNKTION BESCHREIBUNG ‧ Up (Hoch) Parameterwert oder Auswahl der Einstellung erhöhen. Down (Runter) ‧ Parameterwert oder Auswahl der Einstellung verringern. ENTER ‧ (BESTÄTIGEN Bestätigen einer Einstellung oder Auswahl. ‧ Wird diese Taste für 2 Sekunden gedrückt gehalten, schaltet sich der Computer aus.
  • Seite 14 Abbildung 2 Abbildung3 5. Programm-Modus 5.1 Mit der HOCH- und der RUNTER-Taste den Programm-Modus auswählen und durch Drücken von ENTER bestätigen. 5.2 Mit der HOCH- und der RUNTER-Taste das Profil (P1 - P12, Abbildung 4) auswählen und mit ENTER bestätigen. 5.3 Mit der HOCH- und der RUNTER-Taste TIME (ZEIT) voreinstellen (Abbildung 5) und mit ENTER bestätigen.
  • Seite 15 Abbildung6 Abbildung7 Abbildung8 Abbildung9 7. Race (Rennen)-Modus 7.1 Mit der HOCH- und der RUNTER-Taste den Race (Rennen)-Modus (Abbildung 10) auswählen und mit ENTER bestätigen. 7.2 UP (HOCH) oder DOWN (RUNTER) drücken, um SPM (voreingestellt = 10) und DISTANCE (STRECKE) (voreingestellt = 500) einzustellen (Abbildung 11).
  • Seite 16 8.USER (BENUTZER)-Modus 8.1 Mit der HOCH- und der RUNTER-Taste den USER (BENUTZER)-Modus auswählen und durch Drücken von ENTER bestätigen. 8.2 UP (HOCH) oder DOWN (RUNTER) drücken, um den Schwierigkeitsgrad jeder Spalte einzustellen (Abbildung 15). ENTER drücken, um zum nächsten zu gelangen. Den Modus für 2 Sekunden gedrückt halten, um die Einstellung zu beenden oder abzubrechen.
  • Seite 17 1. Wenn die Konsole E-2 anzeigt, bitte überprüfen, ob die Kabel ordnungsgemäß angeschlossen oder beschädigt sind. 2. Wenn 4 Minuten lang weder gerudert noch die Herzfrequenz gemessen wird, schaltet die Konsole in den Schlafmodus Programmprofil: P01 - P12...
  • Seite 18 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
