5 Anlegen und Anschließen der Sensoren und Elektroden
Das SOMNOscreen™ plus sollte über leichter Bekleidung (Nachthemd, Pyjama) und nicht direkt auf
der Haut getragen werden.
Nehmen Sie die nachstehenden Abbildungen als Grundlage, um das SOMNOscreen™ plus und die
Sensoren am Patienten anzulegen. Wird das SOMNOscreen™ plus oder die Sensoren anders als in
der Abbildung zu sehen am Patienten angebracht, kommt es zu einem verfälschten Messergebnis.
Um eine Verpolung und falsches Anschließen auszuschließen, sind die Stecker der Sensoren und der
EEG-Elektrodenweiche mechanisch kodiert worden. Ein Anschluss ist daher jeweils nur in eine
Richtung ohne großen Kraftaufwand möglich.
Die Sensoren sollten nur hinzugefügt bzw. entfernt werden, wenn das SOMNOscreen™ plus
ausgeschaltet ist.
AASM

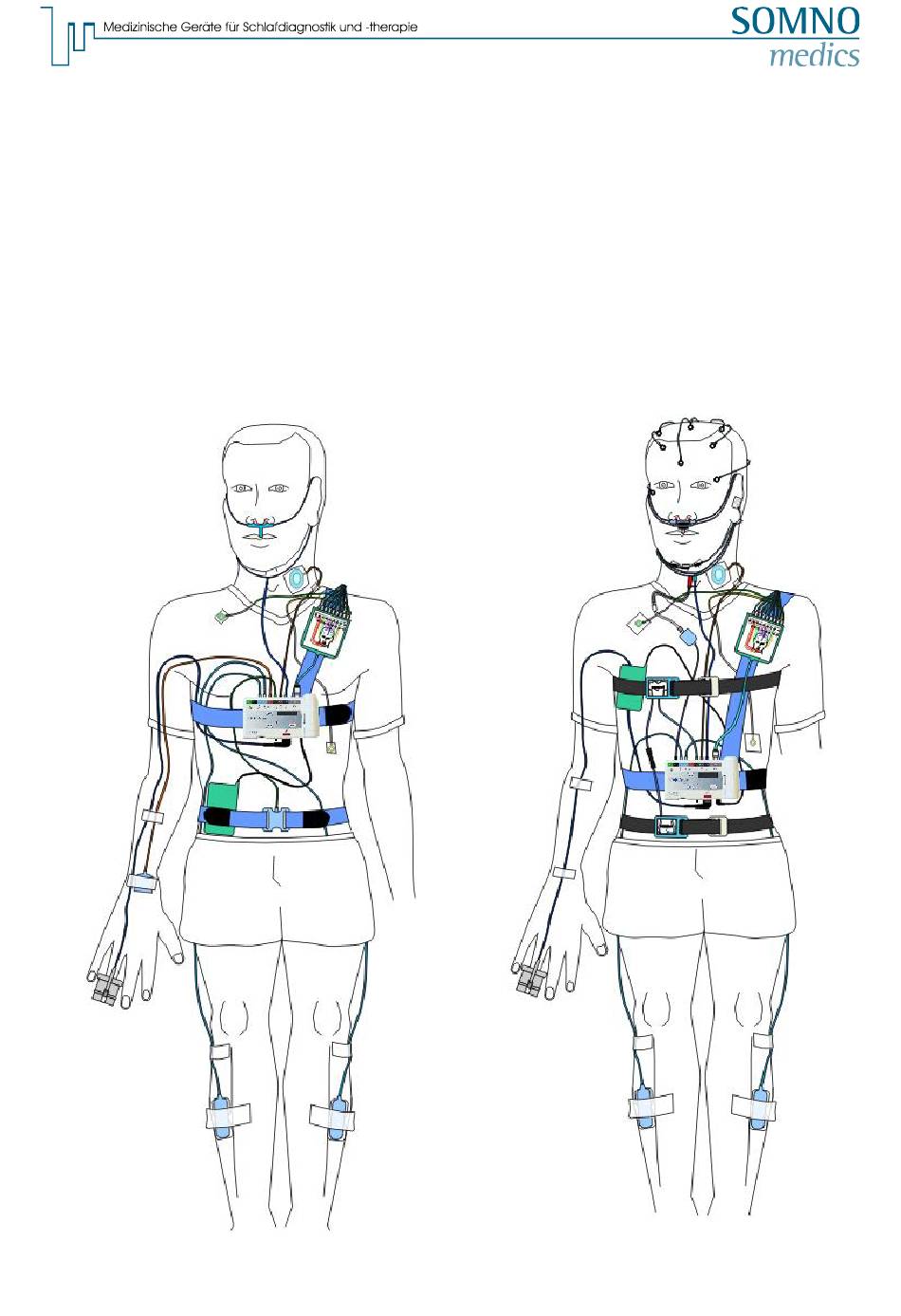

Abb. 5-1: Gesamtübersicht
- 28 -
