5.13 EEG- / EOG-Elektroden
Reinigen Sie vor dem Anbringen der Druckknopf- oder Napfelektroden die Hautkontaktstellen am
Patienten. Benutzen Sie hierzu eine Rubbelpaste, die für die Vorbereitung bioelektrischer Messungen
zugelassen ist.
Die Näpfe der Goldnapfelektroden müssen vor dem Anschließen mit einer EEG-Paste (Kontaktgel)
befüllt werden. Anschließend werden diese Elektroden jeweils mit einem ca. 3 x 5 cm großen Stück
Klebevlies an den entsprechenden Stellen am Kopf des Patienten befestigt. Die flache Seite der
Elektroden, die das Gel enthält, muss auf der Haut aufliegen.
a) Anlegeplan PSG (R&K):

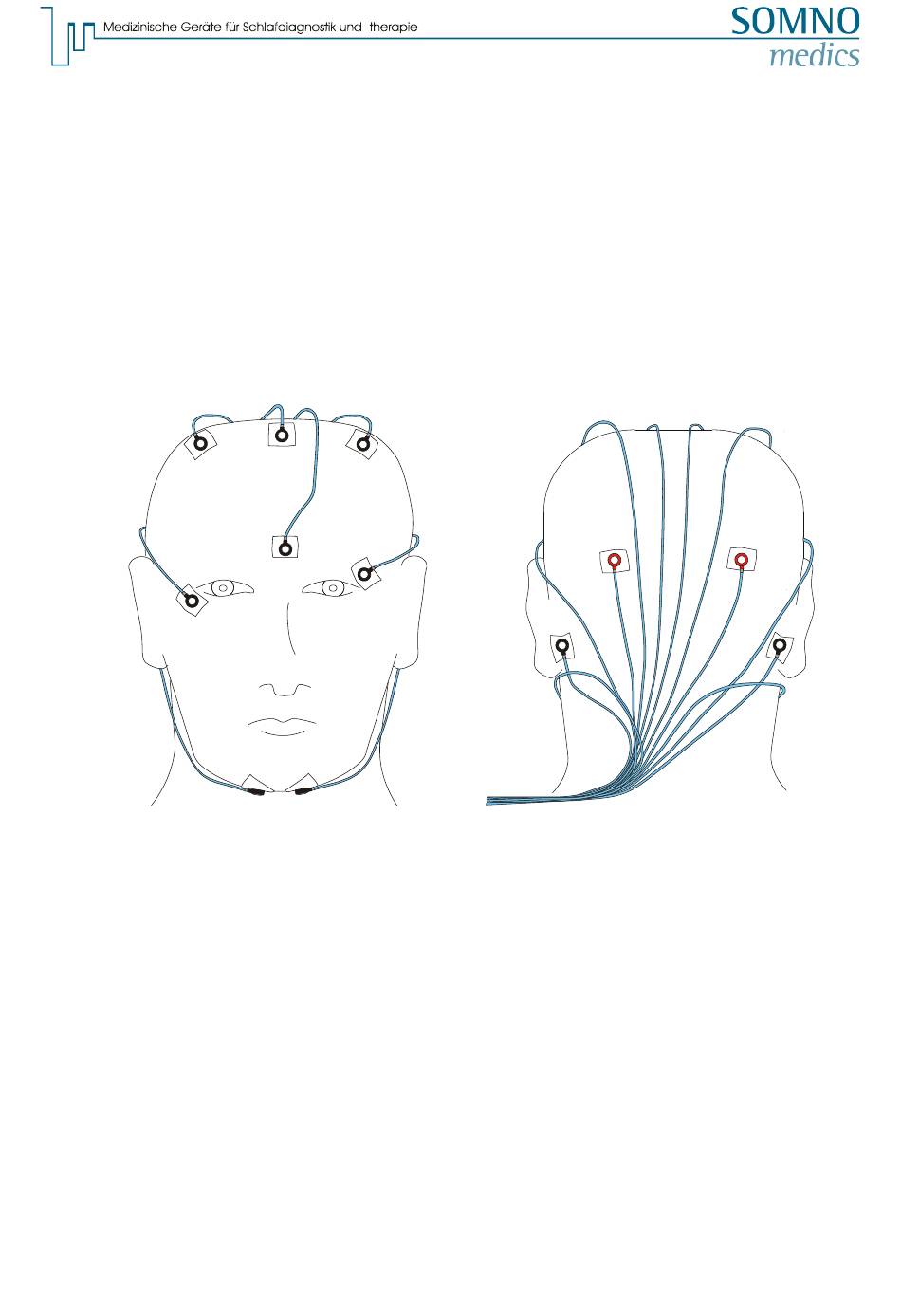

Abb. 5-29: Anlegen der Elektroden (PSG nach R&K)
GND: Befestigung mittig an der Stirn
REF: Entspricht Cz, Siehe 10/20-System
EOG l: Links oberhalb vom linken Auge
EOG r: Diagonal zu EOGl, d. h. rechts unterhalb vom rechten Auge
C3: Siehe 10/20-System
C4: Siehe 10/20-System
O1: Siehe 10/20-System (in Abb. 5-29 rot eingefärbt)
O2: Siehe 10/20-System (in Abb. 5-29 rot eingefärbt)
A1: Hinter dem linken Ohr
A2: Hinter dem rechten Ohr
Kinn EMG:
An der Unterseite des Kinns müssen zwei Elektroden angeschlossen werden.
Beide Elektroden sollten einen Abstand von mindestens einem Zentimeter haben.
- 46 -
