5.10 EKG
a) SOMNOscreen™ plus PSG+
Stecken Sie zwei Druckknopf-Elektrodenkabel entsprechend Abb. 5-25 in die Elektrodenweiche.
Befestigen Sie die gelb markierte Elektrode mit einer Einmal-Druckknopfelektrode im ICR 4 (s. Abb.
5-25). Die grün markierte Elektrode wird ebenfalls mit einer Einmal-Druckknopfelektrode im ICR 2
platziert.

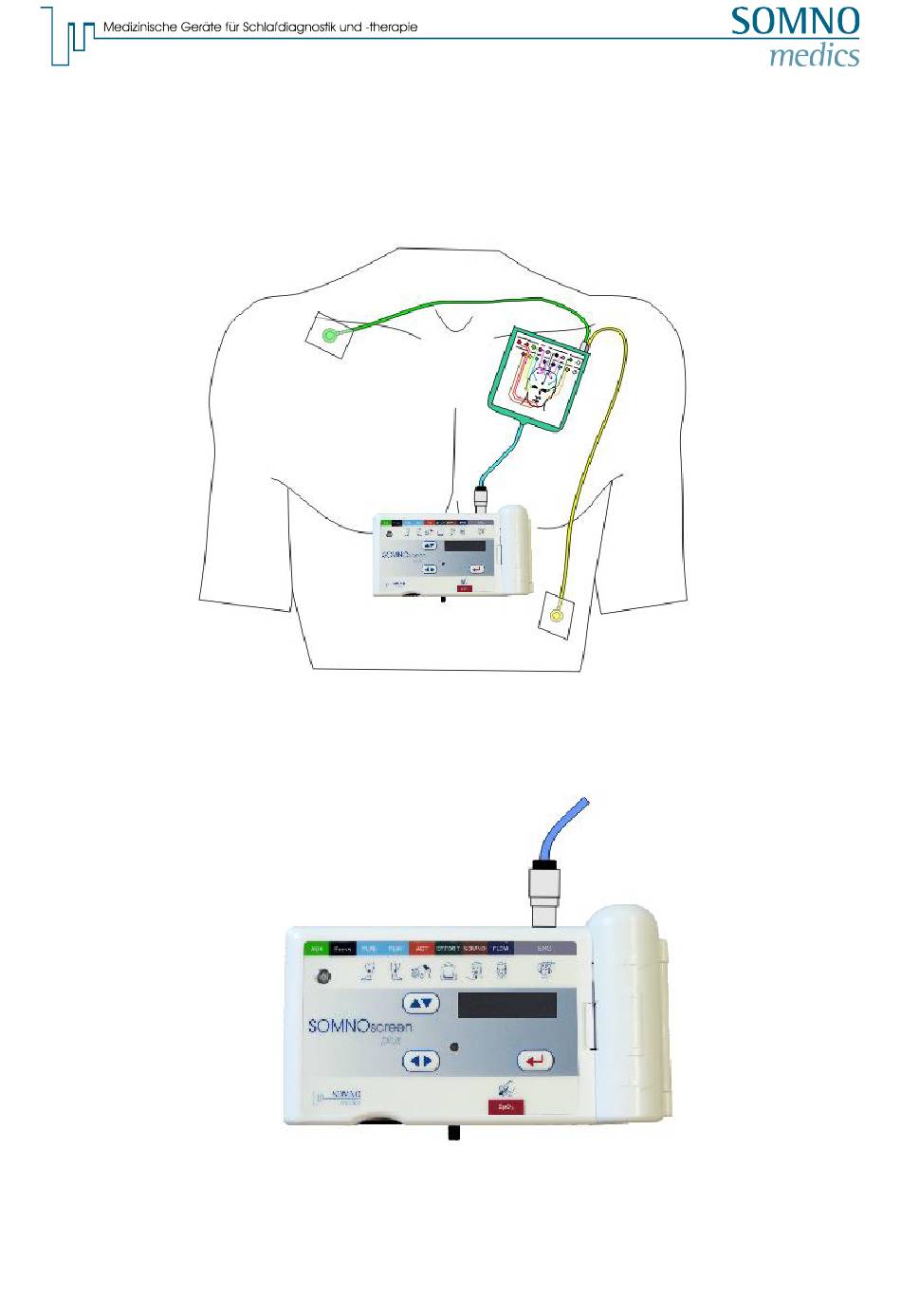

Abb. 5-25: Anbringen der EKG-Elektroden - SOMNOscreen™ plus PSG+
Hinweis:
SOMNOscreen™ plus darf nicht direkt auf der Haut getragen werden. Führen Sie die Kabel der EKG-
Elektroden unter dem Pyjama hindurch.
TM
Abb. 5-26: Steckplatz am SOMNOscreen
plus
Die Abb. 5-26 zeigt, wo der grau-schwarze Anschlussstecker der EXG-Weiche in das Gerät
eingesteckt wird.
- 41 -
