6. Anschließen des Pneumotachographen
1. SOMNOtouch 1 mittels Gurt im Brustbereich (über Nachthemd!) anlegen. Patienten mit
Herzschrittmacher sollten vor dem Anlegen des SOMNOtouch Ihren Arzt konsultieren.
2. Effort Gurt 2 im Bauchbereich anlegen und an einen der beiden seitlichen AUX-Anschlüsse des
SOMNOtouch anschließen.
3. Fingerclip Sensor 3 einem Finger aufsetzen und an die „SpO2" Buchse unten am SOMNOtouch
anschließen.
4. Pneumotachographen 4 auf der Seite des weißen Luer Lock Anschlusses mittels eines CPAP-
Schlauches 5 an das CPAP-Gerät 6 anschließen.
5. Anderes Ende des Pneumotachographen 4 (schwarzer Luer-Lock) über den CPAP Sauerstoff-
Adapter 7 mit der Atemmaske verbinden.
6. Pneumotachographen 4 mittels CPAP-Druckmesschläuchen 8 mit dem Differenzdrucksensor 9
verbinden.
Achten Sie darauf, dass der weiße Luer Lock des Pneumotachographen -4- am CPAP-
Schlauchende -5- sitzt und mit dem gleichfarbigen, positiven Pol des Differenzdrucksensors -9-
verbunden ist!
7. Differenzdrucksensor 9 an die SOMNOtouch
befestigen.
8. Druckeingang des SOMNOtouch
Druckmessschlauchs 10 verbinden. Bei Masken mit geeignetem Anschluss, kann der
Druckmessschlauch auch direkt an die Maske angeschlossen werden. Der CPAP Adapter entfällt
dann.
9. Atemmaske anlegen

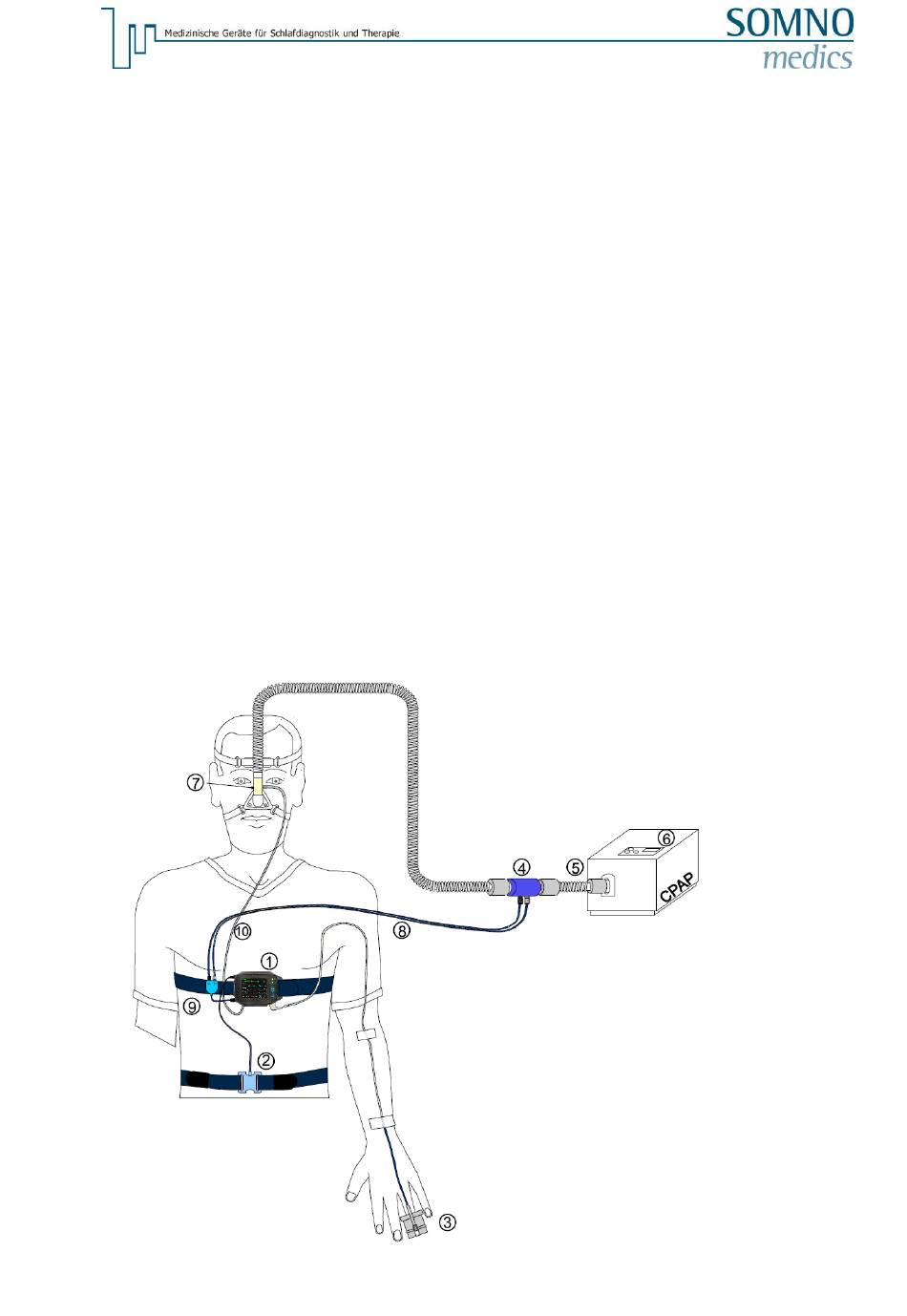

Abbildung 4: Anlegeplan für eine Messung mit Pneumotachograph
TM
1 anschließen und mittels Klett am Thoraxgurt
TM
1 und den CPAP Sauerstoff-Adapter 7 mithilfe eines CPAP-
