Aufhängung (Abb. 19)
1. Halterung für die Aufhängung des Zeppelins aus dem Lochblech nach Abb. 12 biegen. Eine Ringschraube
etwas aufbiegen und in der Mitte des unteren Steges in ein Loch stecken. Von oben die Holzkugel ø 10 mm
in die Ringschraube eindrehen und mit Holzleim sichern.
2. Die Halterung für die Schweißdrähte nach Abb. 12 aus der Kiefernleiste 10x10x100 mm fertigen. Für die
Ringschrauben mit einem ø 2 mm Bohrer vorbohren. Anschließend die beiden äußeren Ringschrauben von
unten und die mittlere Ringschraube von oben eindrehen.
3. Schweißdrähte lt. Zeichnung an einem Ende 10 mm abwinkeln und so durch die unteren Ringschrauben
schieben, daß das abgewinkelte Stück in die 3 mm Bohrung gesteckt werden kann.

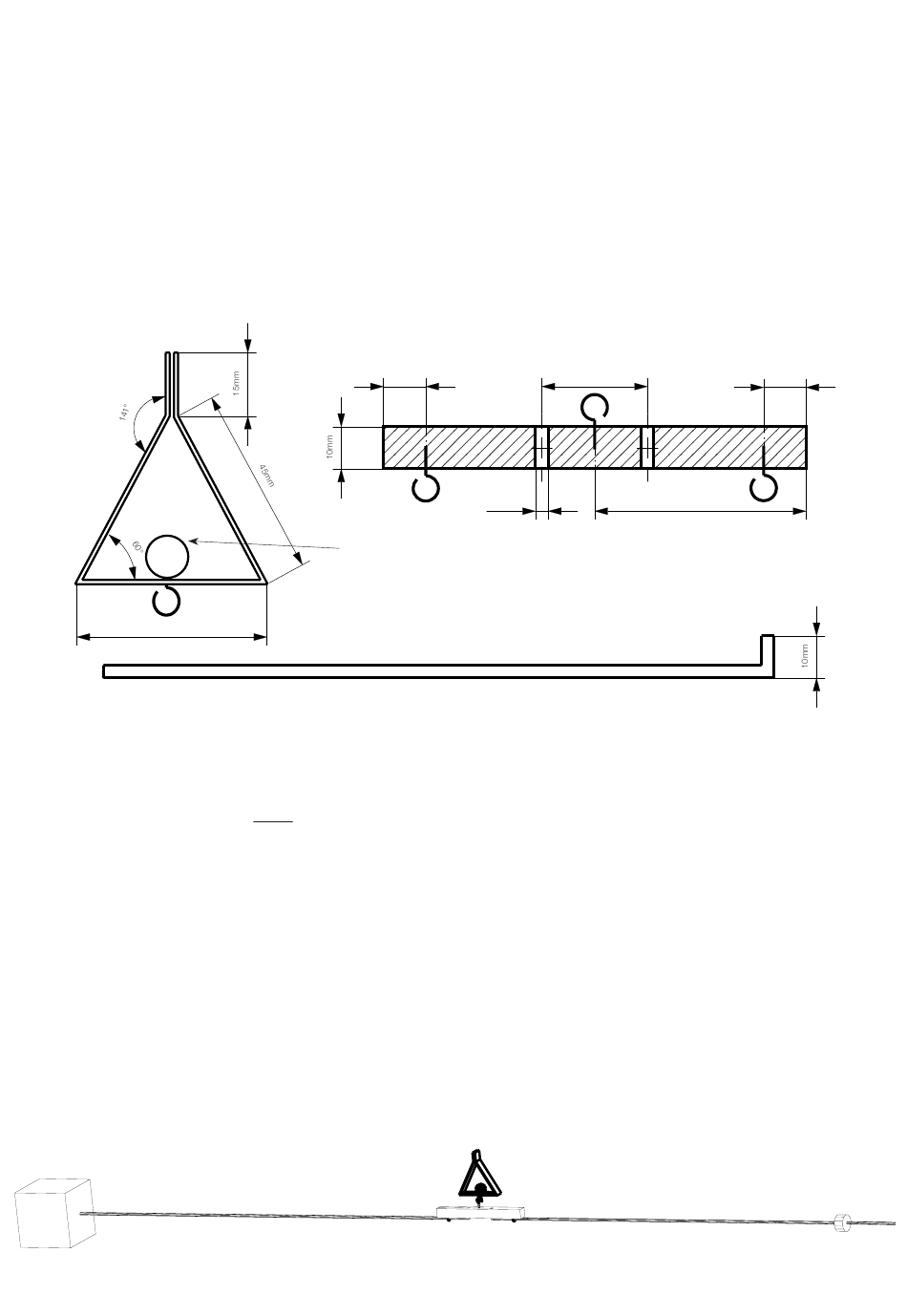

Biegeform des Lochbleches
45mm
Abb. 12
4. Den Würfel auf einer Seite mit einem 3 mm Bohrer, ca. 30 mm tief, mittig bohren und einen der Schweiß-
drähte in das Loch kleben. Das Holzrad ø 20 mm mit einem 3 mm Bohrer durchbohren. Mit einer Laubsäge
mittig auf den Rand einen ca. 3 mm tiefen Sägeschnitt anbringen (Abb. 18). Nun das Holzrad auf den ande-
ren Schweißdraht stecken (nicht festkleben).
5. Das Gestänge an der Ringschraube im Lochblech einhängen und die Zeppelinaufhängung an der Decke
befestigen (s. Abb. 19).
6. Den Zeppelin an der mittleren Verzurrung in das Holzrad einhängen. Den Schwerpunkt des Zeppelin durch
Verschieben des Holzrades so einstellen, daß der Würfel und der Zeppelin in Waage hängen (s. Abb. 19).
Hinweis:
Der Schwerpunkt kann erst mit Batterie und Pilot richtig ausgemittelt werden.
Anschließend den überstehenden Schweißdraht absägen und das Holzrad am Schweißdraht festkleben.
„Probeflug" durchführen!
Aufhängung
D102467#1
10mm
3mm
Ringschraube mittig
mit der Holzkugel
befestigen
Biegeform der Schweißdrähte
Aufnahme für die Schweißdrähte
25mm
50mm
Abb. 13
10mm
7
