Benötigtes Werkzeug:
Bleistift, Lineal, Anschlagwinkel, Zirkel
Laubsäge, Feinsäge
Kleber, Holzleim
Schere
Schraubendreher, Gabelschlüssel M3
Schmirgelpapier
Abisolierzange
Lötkolben (30 W), Elektroniklot
Bohrer ø 1,5 mm, 2 mm, 3 mm, 4 mm, 4,5 mm, 5 mm
Brustbohrmaschine
Vorstecher
evtl. Farben, Pinsel, Filzstift
Bauanleitung
Vor dem Zusammenbau bitte die komplette Bauanleitung lesen!
A
Fahrwerk (Abb. 1)
1. Die Vorlagen (Abb. 15) für die Sperrholzteile ausschneiden und auf das Sperrholz 3x100x250 mm aufkle-
ben oder mit Kohlepapier oder Bleistift übertragen (M1:1).
Vor dem Aussägen die Löcher bohren.
Sämtliche Sägeschnitte mit Schmirgelpapier nacharbeiten.
2. Von unten an die Sitzfläche (Abb. 1) die 5x10x75 mm Leiste aufkleben (gestrichelte Linien Abb. 15), so daß
die 2 mm Bohrung nicht verdeckt wird. Diese Leiste dient zur Befestigung der Batteriehalterung.
3. Motorhalterung mit der Zylinderkopfschraube M3 in der ersten Bohrung der Sitzfläche befestigen
(s. Abb. 1). Die Schraube nicht zu fest anziehen, damit das Holz nicht bricht.

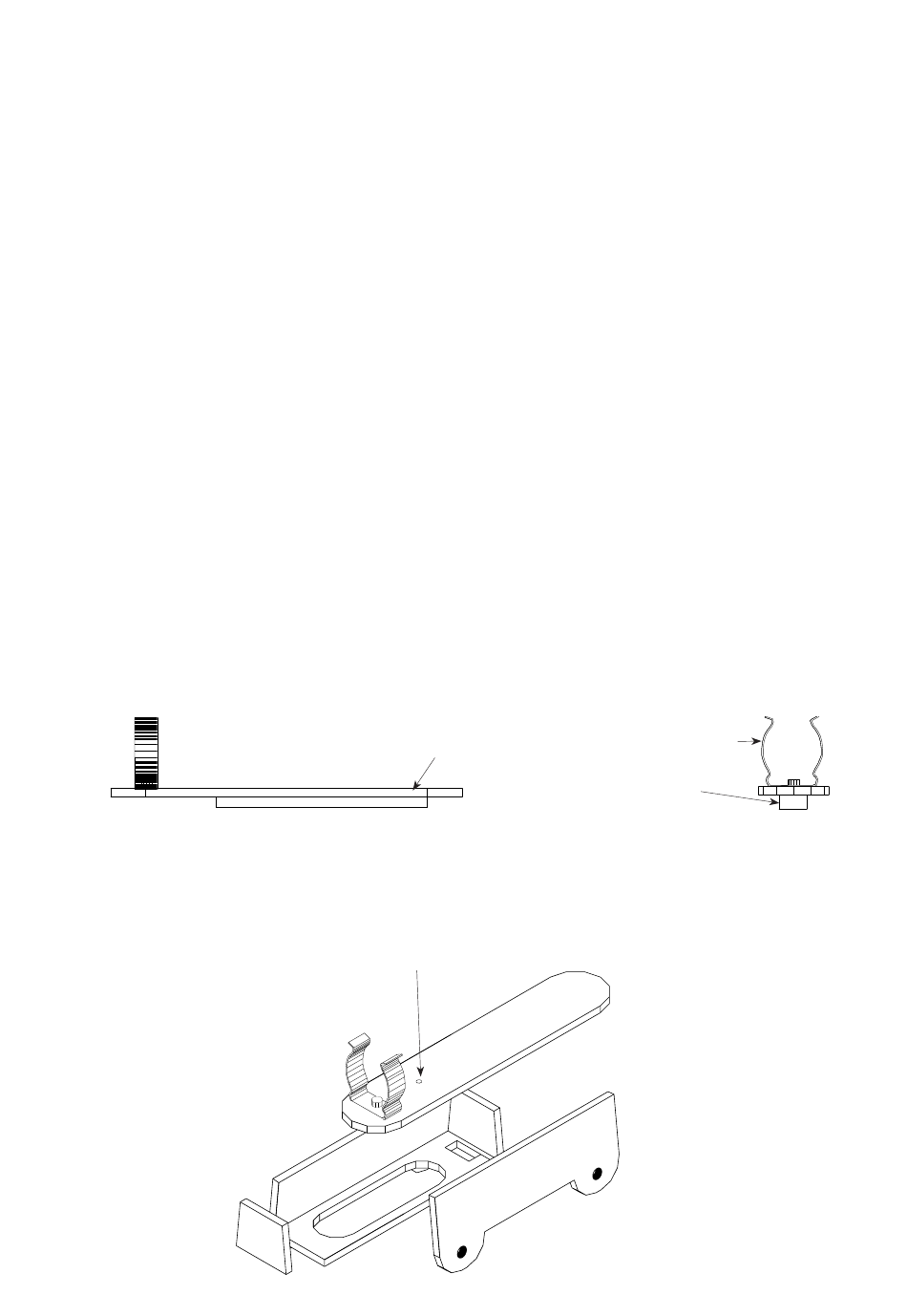

Abb. 1
4. Die Teile für das Fahrwerk lt. Zeichnung aneinanderleimen (s.Abb. 2).
Abb. 2
2
Sitzfläche
Bohrung für Kabel
Motorhalterung
Leiste zur Befestigung
der Batteriehalterung.
