Stückliste:
1x Kiefernleiste
2x Kiefernleisten
1x Kiefernleiste
1x Kiefernleiste
1x Kiefernleiste
1x Sperrholz
1x Achse
2x Achsen
6x Distanzscheiben
4x Räder
2x Holzräder
8x Ringschrauben
D102908#1
1 0 2 . 9 0 8

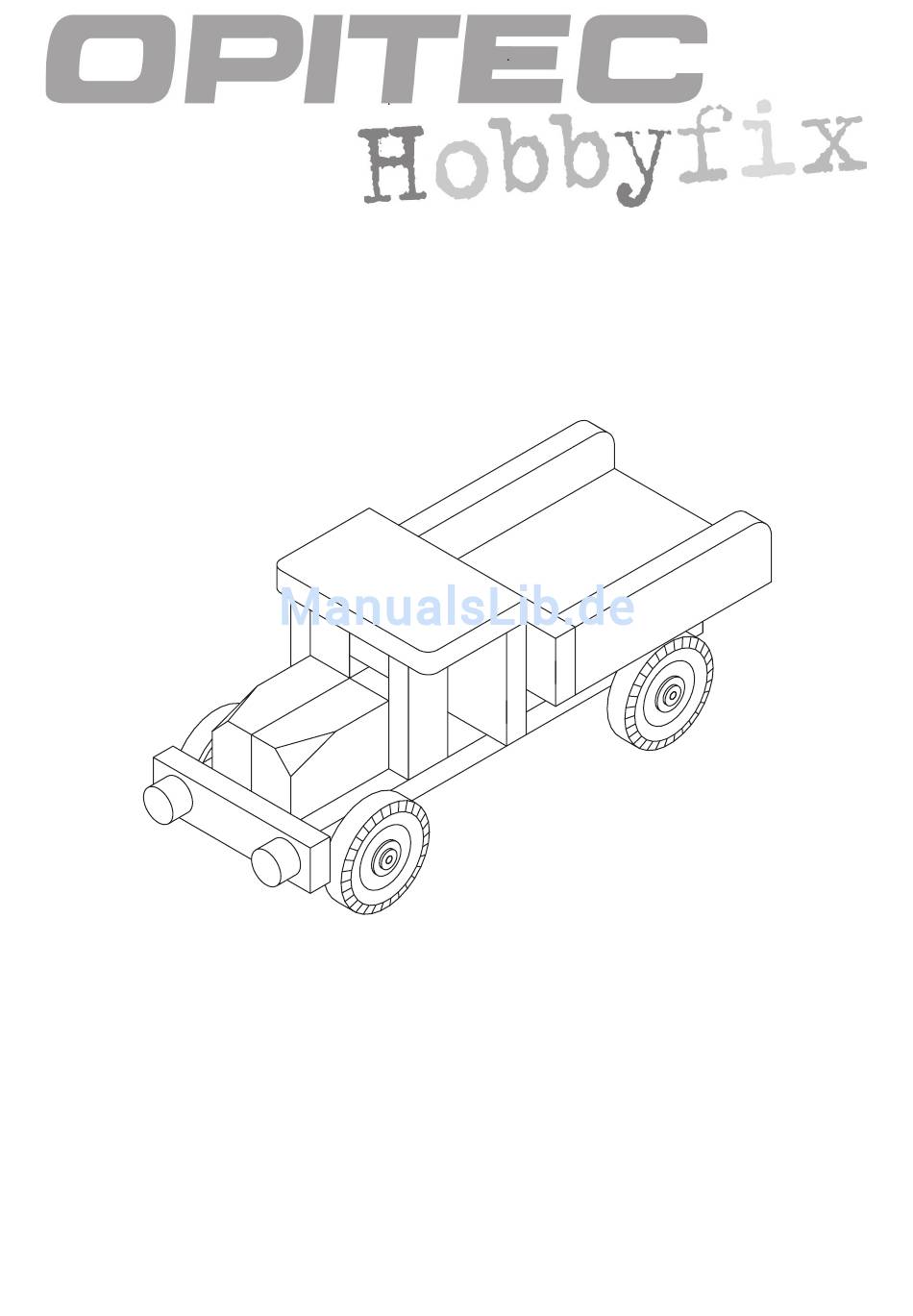

K i p p l a s t e r
10 x 20 x 250 mm
20 x 30 x 50 mm
10 x 50 x 200 mm
10 x 30 x 300 mm
10 x 60 x 200 mm
10 x 70 x 100 mm
ø3 x 70 mm
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher
ø3 x 100 mm
Art, sondern um Lehr- und Lernmittel als Unterstützung der päd-
agogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli-
ø45 x 10 mm
chen nur unter Anleitung und Aufsicht von sachkundigen Erwach-
senen gebaut und betrieben werden. Für Kinder unter 36 Monaten
ø15 x 10 mm
nicht geeignet. Erstickungsgefahr!
10 mm
Benötigtes Werkzeug und Hilfsmittel:
Universalsäge+Schneidlade
Schmirgelpapier, Raspel, Holzfeile
Vorstecher
Holzleim
Farben
Hinweis
1
Werbung
Verwandte Anleitungen für Opitec 102.908
Inhaltszusammenfassung für Opitec 102.908
- Seite 1 10 x 70 x 100 mm Hinweis 1x Achse ø3 x 70 mm Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher 2x Achsen ø3 x 100 mm Art, sondern um Lehr- und Lernmittel als Unterstützung der päd- 6x Distanzscheiben agogischen Arbeit.
- Seite 2 Arbeitsschritte: 1. Von der Leiste 10 x 20 x 250 vier Zuschnitte mit 80, 60 und 2x 50 mm Länge absägen. Den 80mm-Zuschnitt an den Ecken 3 mm abrunden. Anschließend alle Zuschnitte sauber verschleifen. 50,0 50,0 80,0 60,0 2. Von der Leiste 10 x 50 x 200 zwei Zuschnitte mit 80 mm Länge absägen. Einen Zuschnitt an zwei Ecken 10 mm abrunden. Anschließend beide Zuschnitte sauber verschleifen.
- Seite 3 6. Nach Zeichnung mit einem Vorstecher die Mittelpunkte der Ringschrauben auf der Grundleiste 10 x 60 x 200 mm markie- ren. Zuerst auf einer Seite je 2 Punkte die vorne 25 und hinten 30 mm eingerückt sind anbringen. Nun das Brett um 180° drehen und von hinten 10 mm eingerückt die beiden letzten Markierungen anbringen. Anschließend in jede Markierung eine Ringschraube hineindrehen.

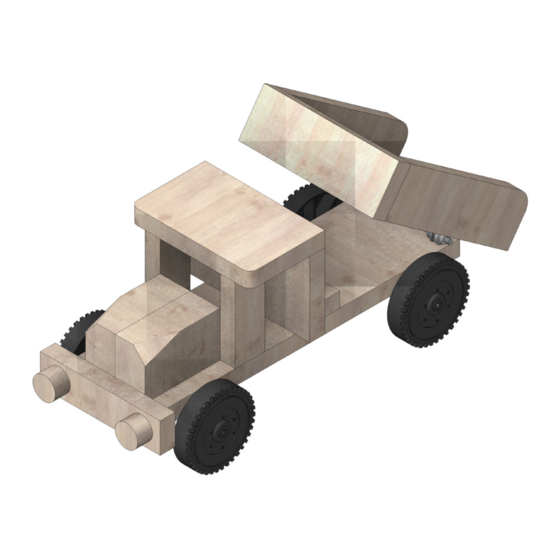

- Seite 4 9. Den fertigen Kipper mit der 3 x 70 mm Achse und zwei Distanzscheiben befestigen. Hierzu eine Distanzscheibe auf die Achse schieben. Kipper mit den Ringschrauben zwischen den Ringschrauben der Grundplatte halten und Achse durch- stecken. Zweite Distanzscheibe auf die Gegenseite der Achse schieben. Achse ausmitteln und Distanzscheiben so einstel- len, dass der Kipper leicht bewegt werden kann.
