D26 Kamerahandbuch: Montage
Direkte Montage
über Aufputz- und
Unterputzdosen
54
2.6
Montage mit Wandhalter
2.6.1 Montagehinweise

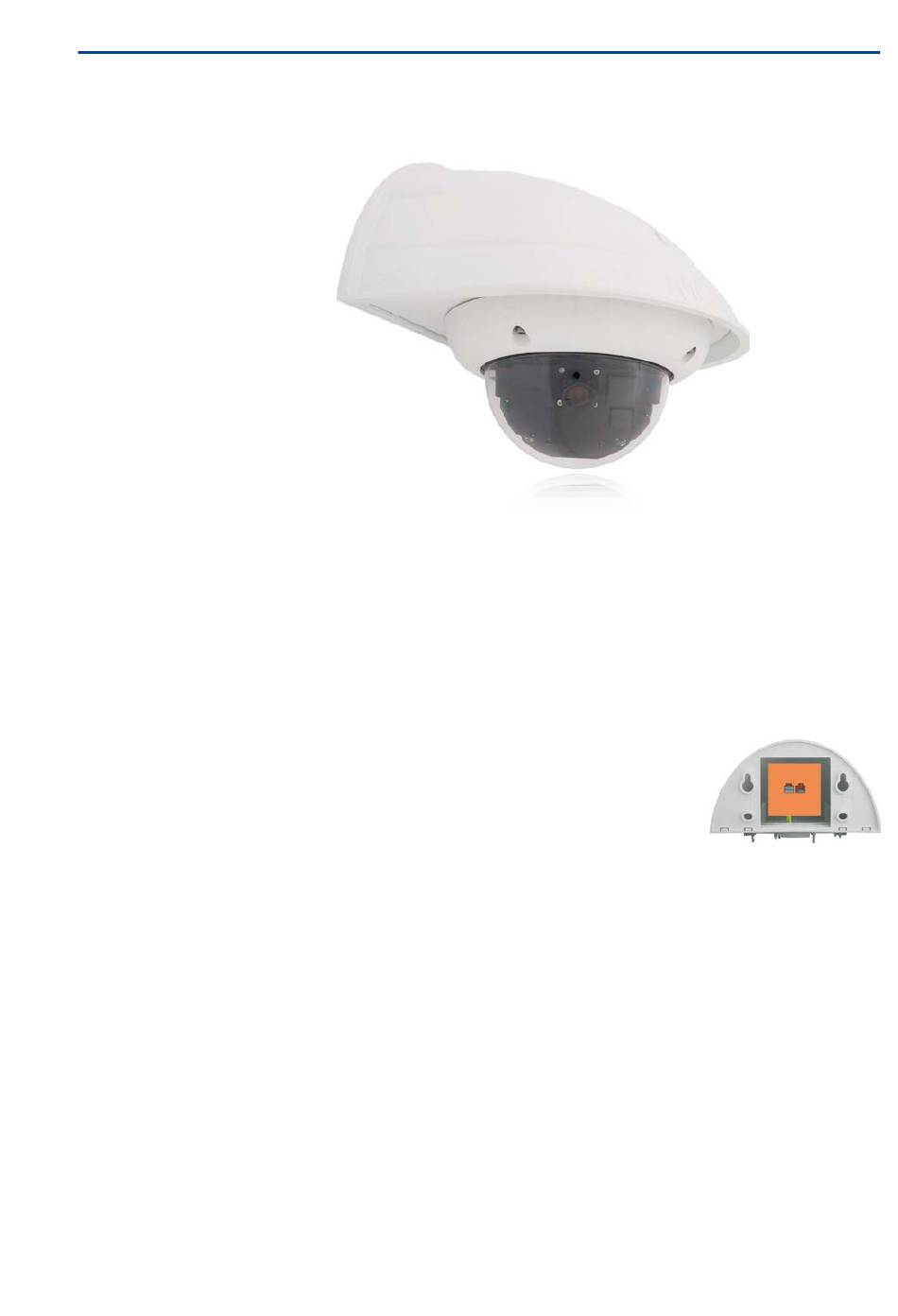

Mit dem Wandhalter werden D26 Kameras im Innen- wie auch im Außenbereich komfortabel
an Wänden oder Auslegern montiert. Die IP65-Norm der Kamera bleibt dabei erhalten (staub-
dicht und strahlwassergeschützt). Das Gehäuse des Wandhalters deckt RJ45-Unterputzdosen
ab und bietet zudem noch Platz für die Unterbringung zusätzlicher Module (Mx2wire, WLAN,
Akkus, etc.).
Vor der Montage der MOBOTIX D26 mit dem Wandhalter müssen der Netzwerkanschluss
und die Bohrlöcher vorbereitet werden:
•
Die Zuführung des verlegten Netzwerkkakbels erfolgt durch
die wandseitige Öffnung des Wandhalters. Das Kabel und der
benötigte (handelsübliche) Verbinder mit dem Kamerakabel
(Patchkabel) sind durch eine robuste Wandanschlussdichtung
aus Moosgummi optimal geschützt und von außen weder
zugänglich noch sichtbar. Der Wandhalter kann direkt über
Aufputz- oder Unterputzdosen montiert werden. Maximale
Breite x Höhe der Dose: 88 mm x 80 mm.
•
Grundsätzlich muss immer das werkseitig vormontierte Patchkabel der D26 (50 cm
Kabellänge) oder ein in unterschiedlichen Längen als Zubehör erhältliches MOBOTIX-
Kabel verwendet werden.
•
Alle Öffnungen im Kameragehäuse müssen verschlossen sein. Nur so ist die
Wetterfestigkeit der Kamera sichergestellt.
•
Für die wandseitigen Bohrlöcher sollten die mitgelieferten Dübel verwendet werden.
Um die genaue Lage der Bohrlöcher und der Kabelführung zu ermitteln, nutzen Sie
die Bohrschablone für den D26 Wandhalter (Faltblatt am Ende dieses Handbuchs).
