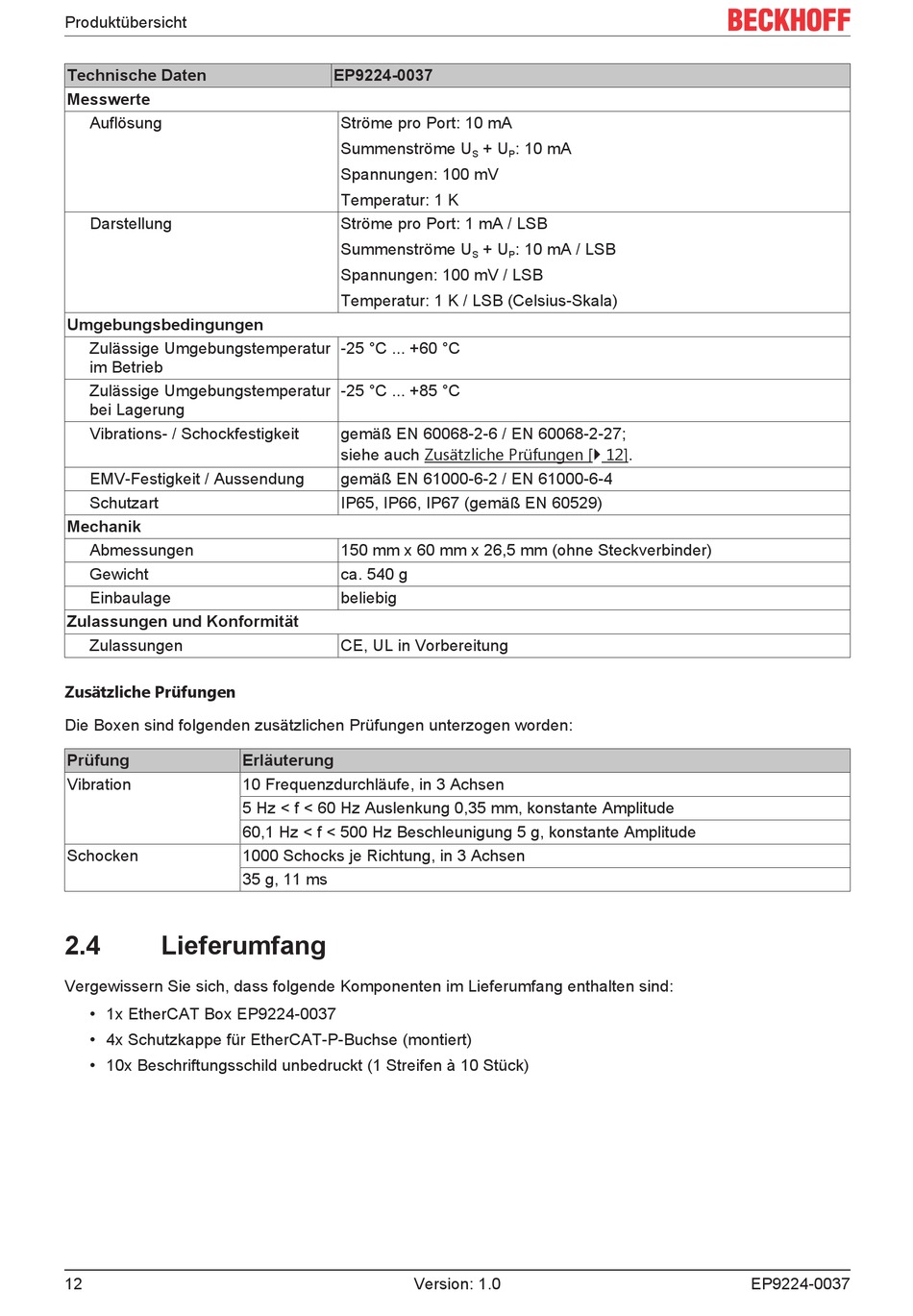

Produktübersicht
Technische Daten
Messwerte
Auflösung
Darstellung
Umgebungsbedingungen
Zulässige Umgebungstemperatur
im Betrieb
Zulässige Umgebungstemperatur
bei Lagerung
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Mechanik
Abmessungen
Gewicht
Einbaulage
Zulassungen und Konformität
Zulassungen
Zusätzliche Prüfungen
Die Boxen sind folgenden zusätzlichen Prüfungen unterzogen worden:
Prüfung
Vibration
Schocken
2.4
Lieferumfang
Vergewissern Sie sich, dass folgende Komponenten im Lieferumfang enthalten sind:
• 1x EtherCAT Box EP9224-0037
• 4x Schutzkappe für EtherCAT-P-Buchse (montiert)
• 10x Beschriftungsschild unbedruckt (1 Streifen à 10 Stück)
12
EP9224-0037
Ströme pro Port: 10 mA
Summenströme U
Spannungen: 100 mV
Temperatur: 1 K
Ströme pro Port: 1 mA / LSB
Summenströme U
Spannungen: 100 mV / LSB
Temperatur: 1 K / LSB (Celsius-Skala)
-25 °C ... +60 °C
-25 °C ... +85 °C
gemäß EN 60068-2-6 / EN 60068-2-27;
siehe auch Zusätzliche Prüfungen [} 12].
gemäß EN 61000-6-2 / EN 61000-6-4
IP65, IP66, IP67 (gemäß EN 60529)
150 mm x 60 mm x 26,5 mm (ohne Steckverbinder)
ca. 540 g
beliebig
CE, UL in Vorbereitung
Erläuterung
10 Frequenzdurchläufe, in 3 Achsen
5 Hz < f < 60 Hz Auslenkung 0,35 mm, konstante Amplitude
60,1 Hz < f < 500 Hz Beschleunigung 5 g, konstante Amplitude
1000 Schocks je Richtung, in 3 Achsen
35 g, 11 ms
Version: 1.0
+ U
: 10 mA
S
P
+ U
: 10 mA / LSB
S
P
EP9224-0037
