EP9224-0037 – Einführung

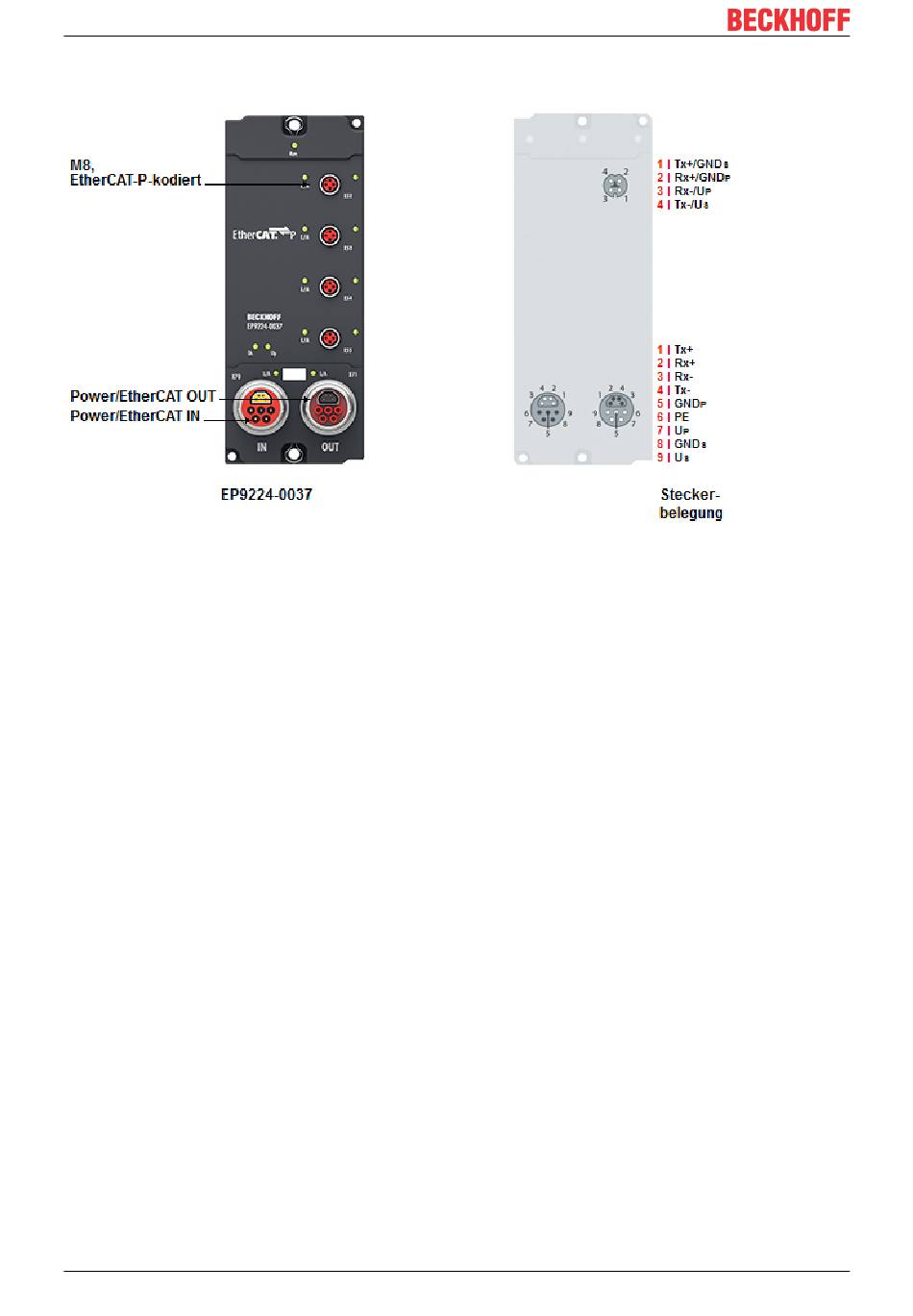

Abb. 4: EP9224-0037
EP9224-0037
Die EtherCAT-Box EP9224-0037 verteilt ein EtherCAT-Signal auf vier EtherCAT-P-Ports.
Sie misst Versorgungsspannungen, Ausgangsströme und die eigene Temperatur. Die Messwerte stehen als
Prozessdaten zur Verfügung.
Interne Schutzfunktionen nutzen die Messwerte, um im Fehlerfall Ausgangsspannungen der EtherCAT-P-
Ports abzuschalten. Dadurch werden Schäden und Fehlfunktionen verhindert:
• Überlastung der Zuleitung
• Überlastung des Netzteils
• Überlastung von EtherCAT-P-Leitungen
• Unterspannung der Versorgungsspannungen
EP9224-0037 besitzt einen Spitzenwert-Detektor und einen Daten-Logger zur Diagnose von Fehlern.
