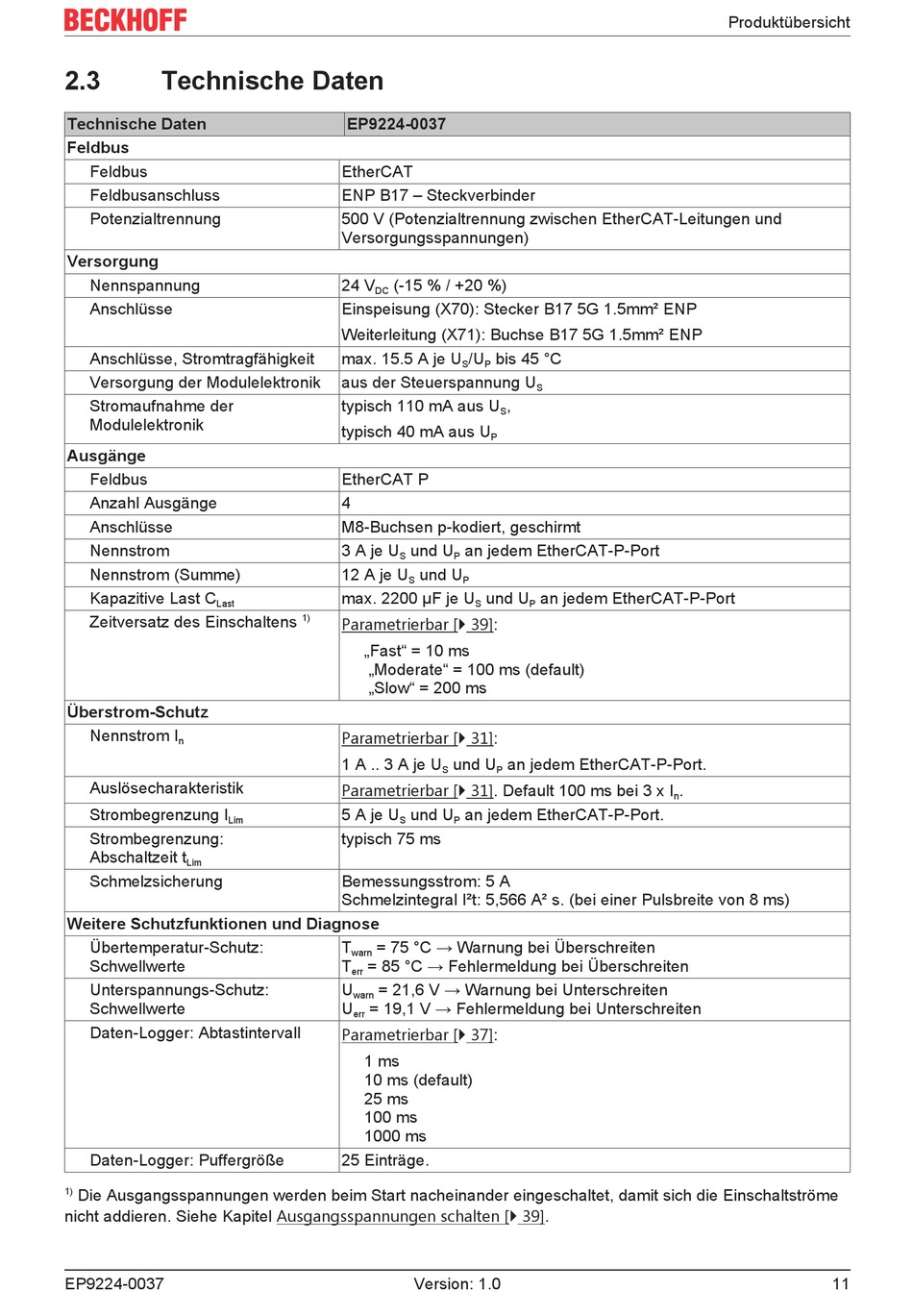

2.3

Technische Daten

Technische Daten
Feldbus
Feldbus
Feldbusanschluss
Potenzialtrennung
Versorgung
Nennspannung
Anschlüsse
Anschlüsse, Stromtragfähigkeit
Versorgung der Modulelektronik
Stromaufnahme der
Modulelektronik
Ausgänge
Feldbus
Anzahl Ausgänge
Anschlüsse
Nennstrom
Nennstrom (Summe)
Kapazitive Last C
Last
Zeitversatz des Einschaltens
Überstrom-Schutz
Nennstrom I
n
Auslösecharakteristik
Strombegrenzung I
Lim
Strombegrenzung:
Abschaltzeit t
Lim
Schmelzsicherung
Weitere Schutzfunktionen und Diagnose
Übertemperatur-Schutz:
Schwellwerte
Unterspannungs-Schutz:
Schwellwerte
Daten-Logger: Abtastintervall
Daten-Logger: Puffergröße
1)
Die Ausgangsspannungen werden beim Start nacheinander eingeschaltet, damit sich die Einschaltströme
nicht addieren. Siehe Kapitel Ausgangsspannungen schalten [} 39].
EP9224-0037
EP9224-0037
EtherCAT
ENP B17 – Steckverbinder
500 V (Potenzialtrennung zwischen EtherCAT-Leitungen und
Versorgungsspannungen)
24 V (-15 % / +20 %)
DC
Einspeisung (X70): Stecker B17 5G 1.5mm² ENP
Weiterleitung (X71): Buchse B17 5G 1.5mm² ENP
max. 15.5 A je U /U
S
aus der Steuerspannung U
typisch 110 mA aus U
typisch 40 mA aus U
EtherCAT P
4
M8-Buchsen p-kodiert, geschirmt
3 A je U und U an jedem EtherCAT-P-Port
S P
12 A je U und U
S P
max. 2200 µF je U
1)
Parametrierbar [} 39]:
„Fast" = 10 ms
„Moderate" = 100 ms (default)
„Slow" = 200 ms
Parametrierbar [} 31]:
1 A .. 3 A je U und U
S
Parametrierbar [} 31]. Default 100 ms bei 3 x I
5 A je U und U an jedem EtherCAT-P-Port.
S P
typisch 75 ms
Bemessungsstrom: 5 A
Schmelzintegral I²t: 5,566 A² s. (bei einer Pulsbreite von 8 ms)
T = 75 °C → Warnung bei Überschreiten
warn
T = 85 °C → Fehlermeldung bei Überschreiten
err
U = 21,6 V → Warnung bei Unterschreiten
warn
U = 19,1 V → Fehlermeldung bei Unterschreiten
err
Parametrierbar [} 37]:
1 ms
10 ms (default)
25 ms
100 ms
1000 ms
25 Einträge.
Version: 1.0
bis 45 °C
P
S
,
S
P
und U an jedem EtherCAT-P-Port
S P
an jedem EtherCAT-P-Port.
P
