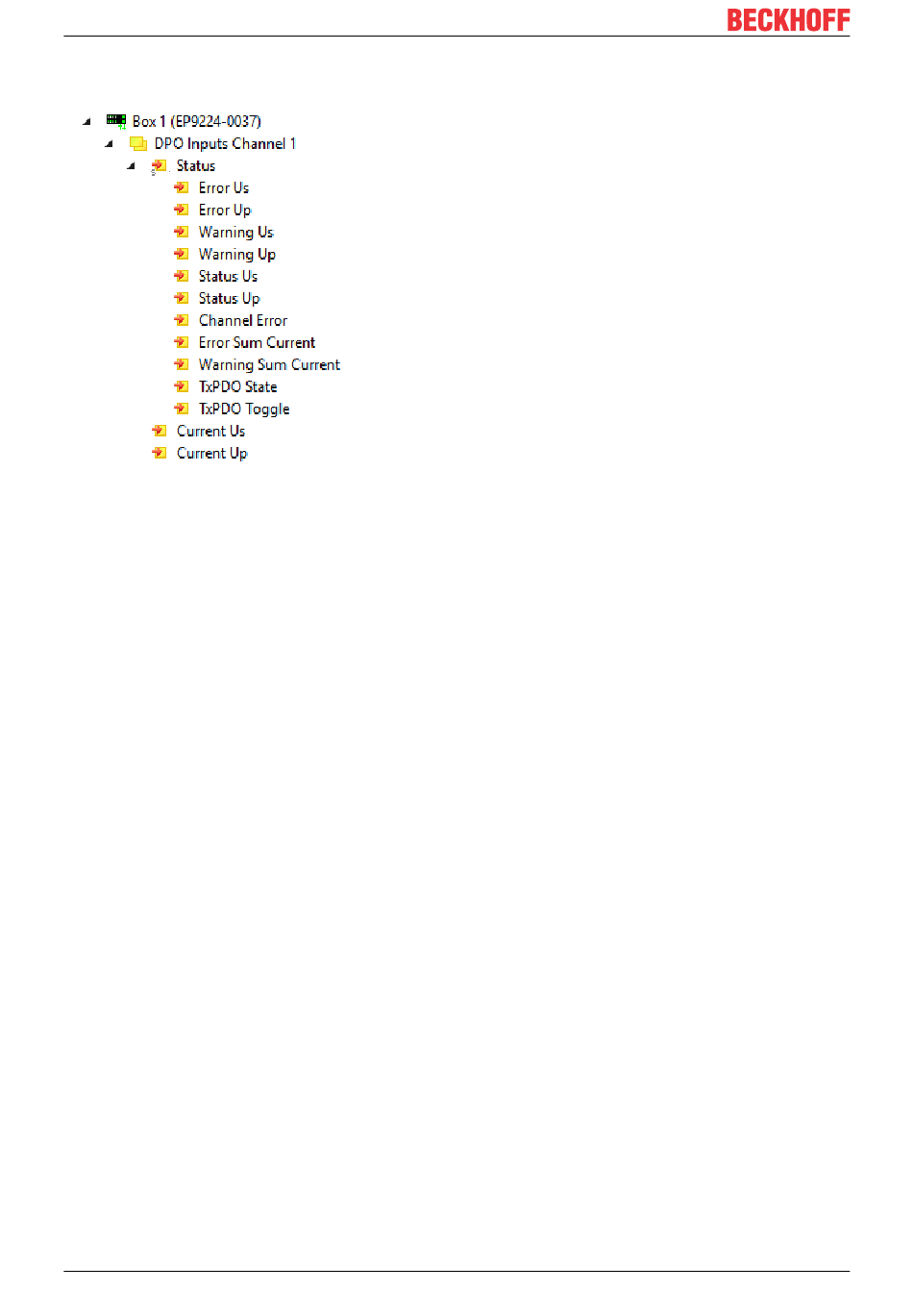

DPO Inputs Channel 1 bis 4
14
Die vier Kanäle verfügen jeweils über Statusbits und
Status LEDs zur Anzeige des aktuellen Kanalzustands:
Error U
: U
wurde auf Grund von Überstrom
S
S
abgeschaltet
Error U
: U
wurde auf Grund von Überstrom
P
P
abgeschaltet
Warning U
: Wenn der in CoE Objekt 80n0:12
S
eingestellte Stromwert weiter besteht, wird der Kanal
abgeschaltet
Warning U
: Wenn der in CoE Objekt 80n0:13
P
eingestellte Stromwert weiter besteht, wird der Kanal
abgeschaltet
Status U
: Kanal Ein- oder ausgeschaltet
S
Status U
: Kanal Ein- oder ausgeschaltet
P
Channel Error: Error U
Error Sum Current: Der in CoE Objekt 8000:14
eingestellte Summenwert für Is und Ip des Kanals wurde
zu lange überschritten.
Warning Sum Current: Wenn der Summenstrom für
I
+ I
des Kanals weiter besteht, wird der Kanal
S
P
abgeschaltet.
Current U
, Current U
S
stellen den aktuellen Ausgangsstrom von U
Version: 1.0
oder Error U
ist TRUE
S
P
: Je zwei 16 Bit Prozessworte
p
bzw. U
S
EP9224-0037
dar.
P
