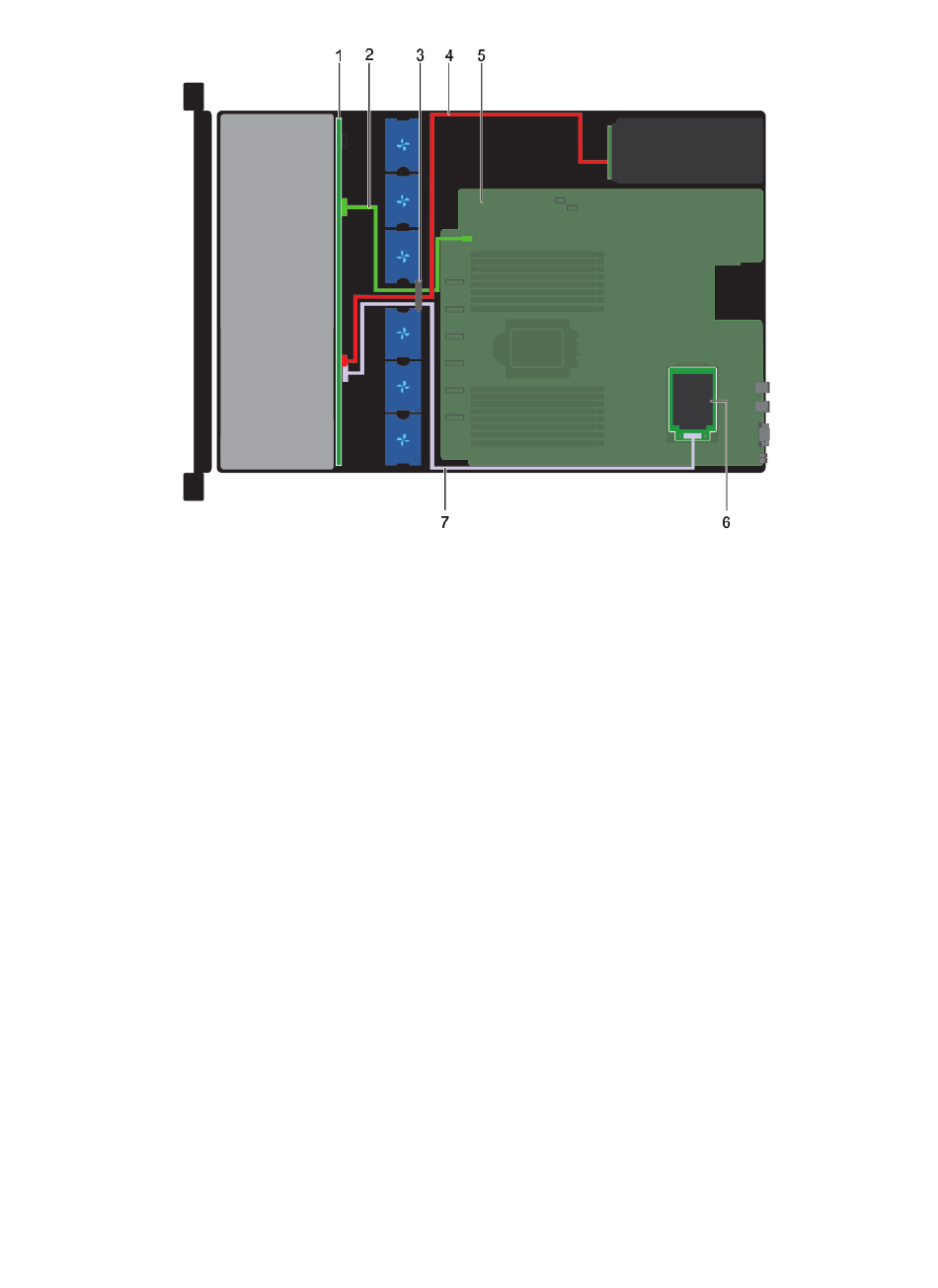

Abbildung 95. Kabelführung – 12 x 3,5-Zoll-Laufwerkrückwandplatine
1 Laufwerkrückwandplatine
3 Kabelführungslasche
5 Systemplatine
7 SAS-Kabel
156 Installieren und Entfernen von Systemkomponenten
2 Signalkabel
4 Stromkabel
6 Mini-PERC-Karte
