Schritte
1
Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die Schrauben, mit denen die LOM-Riser-Karte auf der Systemplatine
befestigt ist.
2
Lösen Sie die zwei blauen, seitlich angebrachten Klammern aus Kunststoff, mit denen die LOM-Riser-Karte gehalten wird.
3
Halten Sie die LOM-Riser-Karte auf beiden Seiten an den Kanten und heben Sie sie an, um die Karte vom Anschluss auf der
Systemplatine zu trennen.
4
Schieben Sie die LOM-Riser-Karte in Richtung der Vorderseite des System, bis die Ethernet-Anschlüsse oder SFP+ aus dem
Steckplatz an der Rückwand gelöst sind.

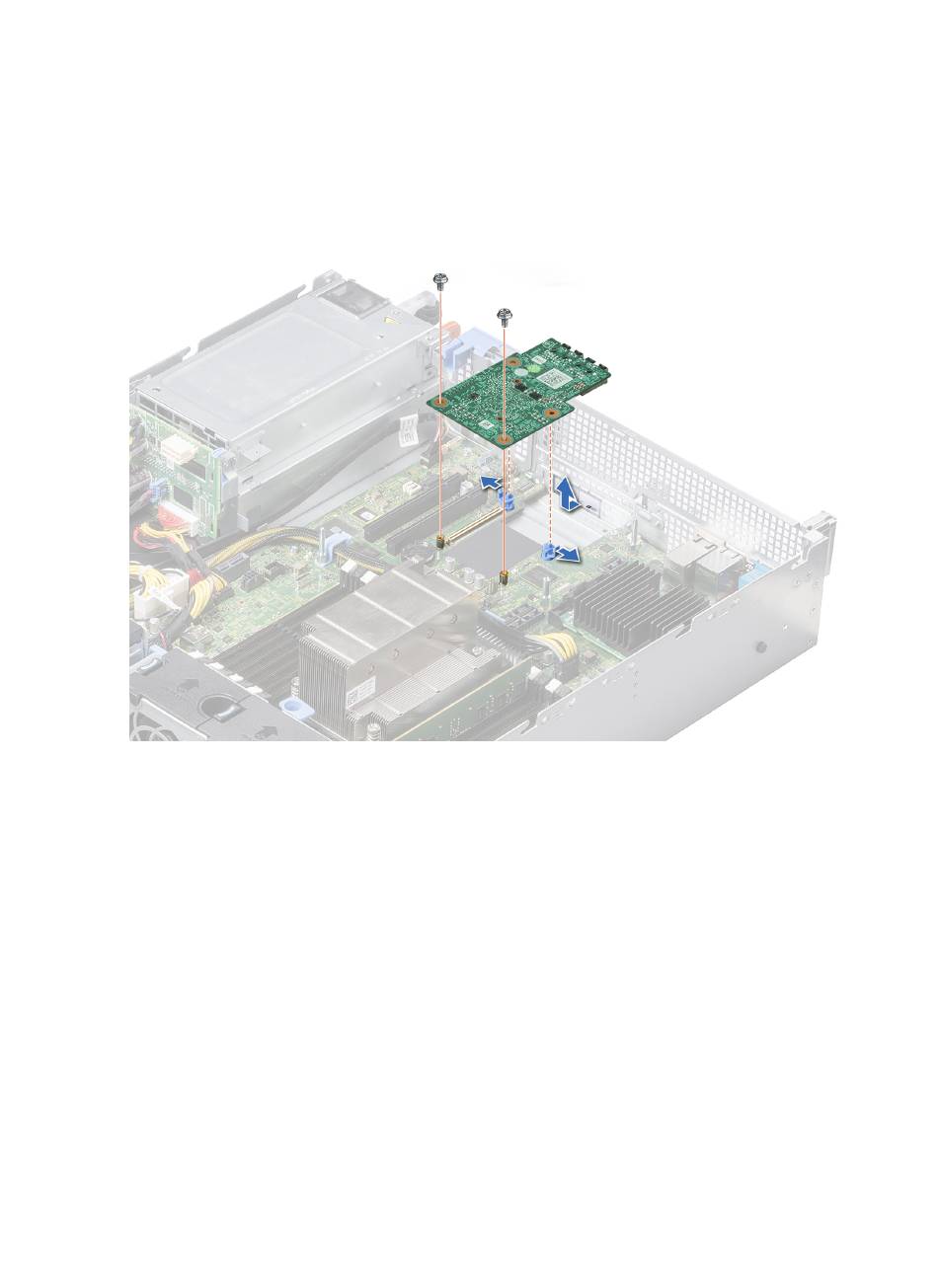

Abbildung 84. Entfernen der LOM-Riser-Karte
5
Heben Sie die LOM-Riser-Karte aus dem System heraus.
6
Entfernen Sie die LOM-Riser-Halterung.
a
Entfernen Sie mit einen Kreuzschlitzschraubendreher (Größe 2) die Schraube, mit der die Halterung am Gehäuse befestigt ist.
b Schieben Sie die Halterung aus dem Gehäusesteckplatz.
