3 SAS/SATA-Kabelanschluss
5 SAS-Kabelanschluss

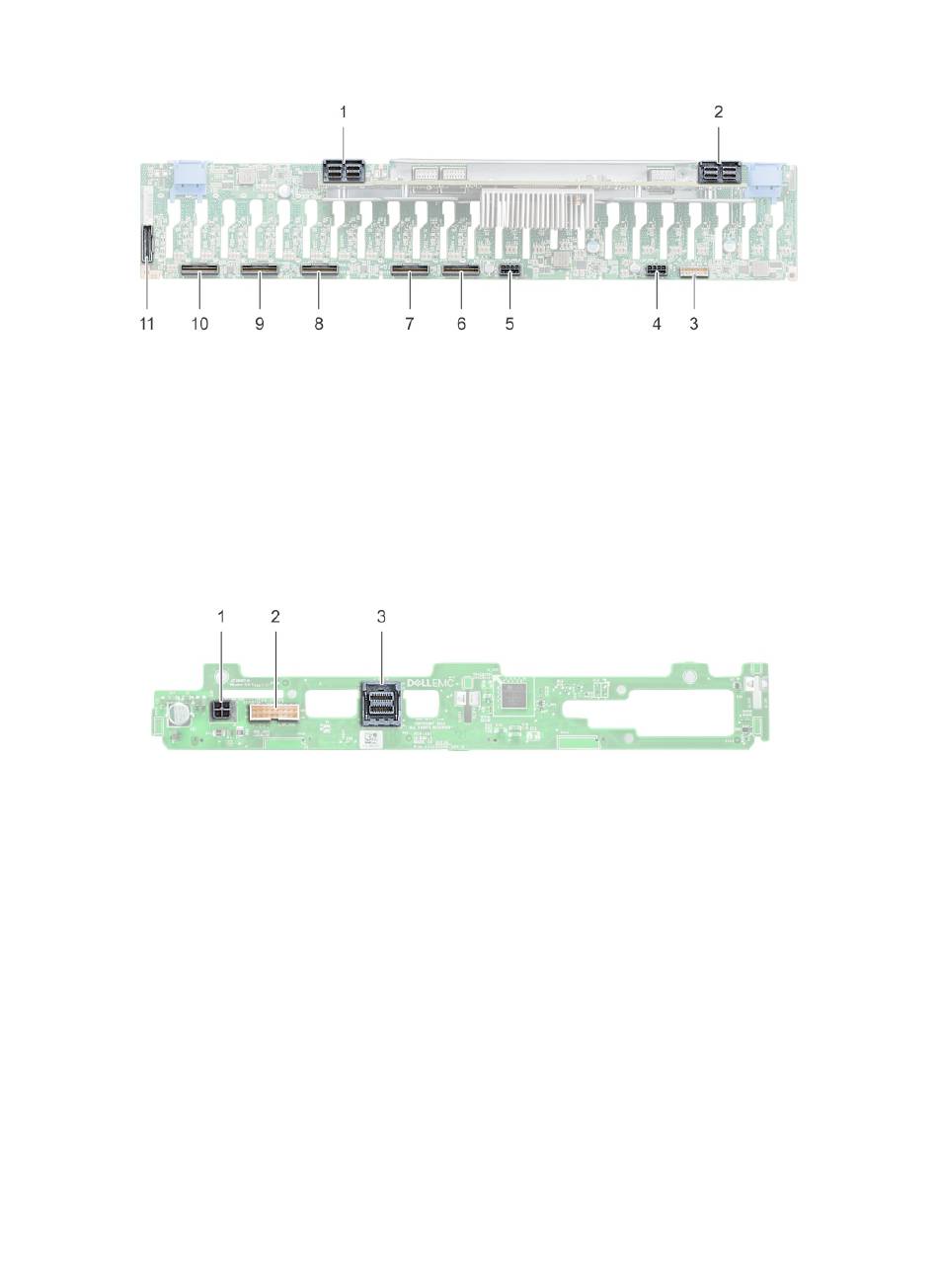

Abbildung 61. 24 x 2,5-Zoll-Laufwerkrückwandplatine
1 SAS-Kabelanschluss
3 Signalkabelanschluss
5 Netzkabelanschluss
7 Signalkabelanschluss (B2)
9 Signalkabelanschluss (B1)
11 Signalkabelanschluss (B0)
Abbildung 62. 2 x 3,5-Zoll-Laufwerkrückwandplatine (Rückseite)
1 Netzanschluss
3 SAS-Kabelanschluss
122 Installieren und Entfernen von Systemkomponenten
4 Signalanschluss der Rückwandplatine
2 SAS-Kabelanschluss
4 Netzkabelanschluss
6 Signalkabelanschluss (A2)
8 Signalkabelanschluss (A1)
10 Signalkabelanschluss (A0)
2 Signalanschluss
