MONTAGE DER DUSCHE
ACHAT R PLUS
1
1
1
6

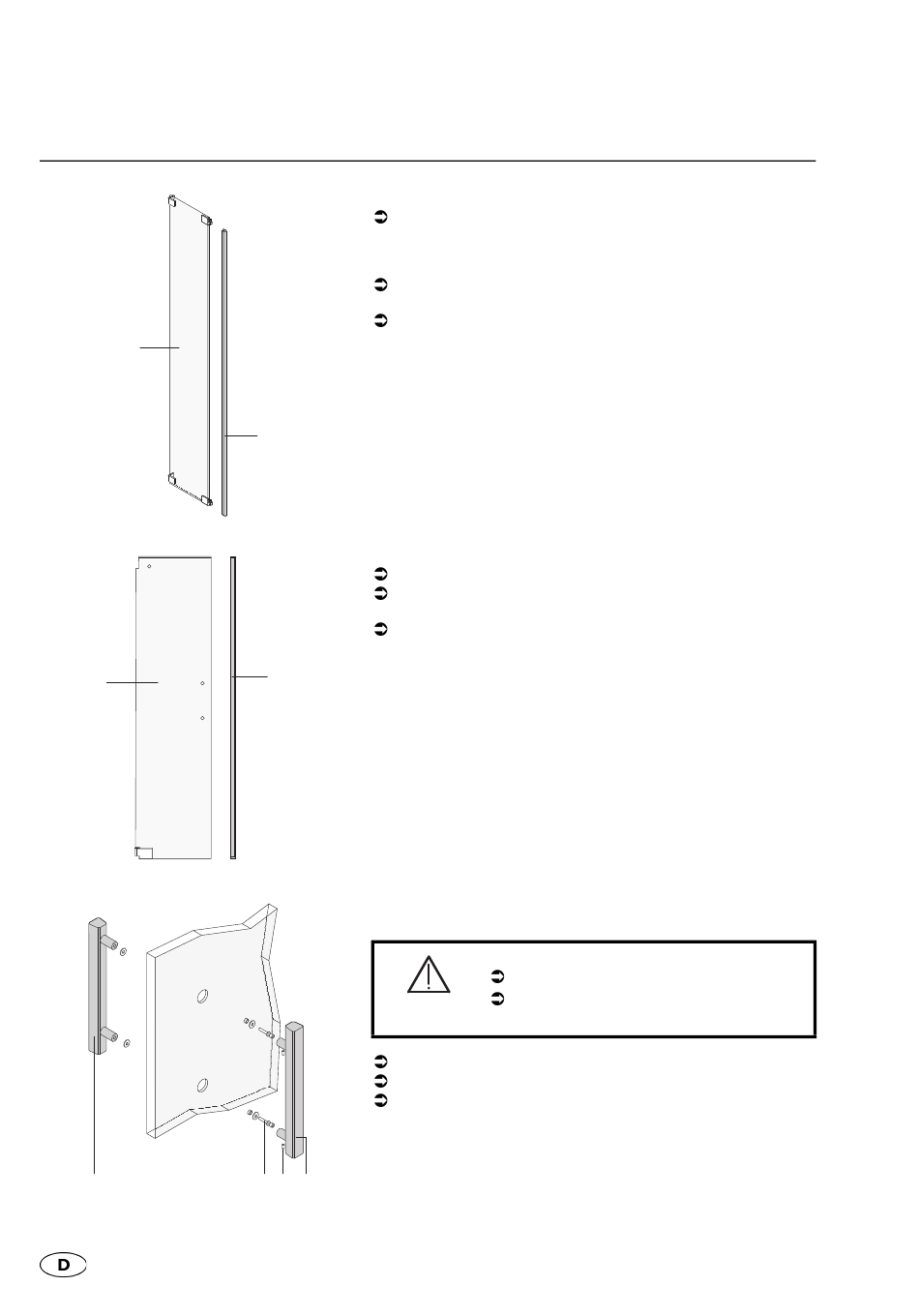

Streifdichtung auf Festteil stecken
Streifdichtung 2 von vorn auf Anschlagseite des Festteils 1
stecken.
- Länge der Streifdichtung: Unterkante Glas bis Oberkante Schar-
nier
Sicherstellen, dass Streifdichtung über gesamte Länge auf Glas-
kante anliegt.
Bei Bedarf Streifdichtung oben kürzen.
Hinweis
Die Arbeiten jeweils an beiden Festteilen ausführen.
Bild: Typ AR52
2
Magnetleisten auf Tür stecken
Magnetleisten 2 von vorn auf Tür 1 stecken.
Sicherstellen, dass die Magnetleiste über die gesamte Länge auf
der Glaskante anliegt.
Bei Bedarf Magnetleiste oben kürzen.
Hinweis
2
Die Arbeiten jeweils an beiden Türen ausführen.
Bild: Typ AR52
Griffe montieren (Standard-Griff)
Vorsicht
Griffinnenteil 1 mit Schraube 2 an Tür festschrauben.
Griffaußenteil 4 auf Schraube 2 stecken.
Griffaußenteil 4 mit Gewindestift 3 sichern.
2 3 4
Glas platzt ab!
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffin-
nenteil liegt.
