MONTAGE DER DUSCHE
ACHAT R PLUS
1
2
10
Türen montieren und ausrichten
Glas platzt ab!
Vorsicht

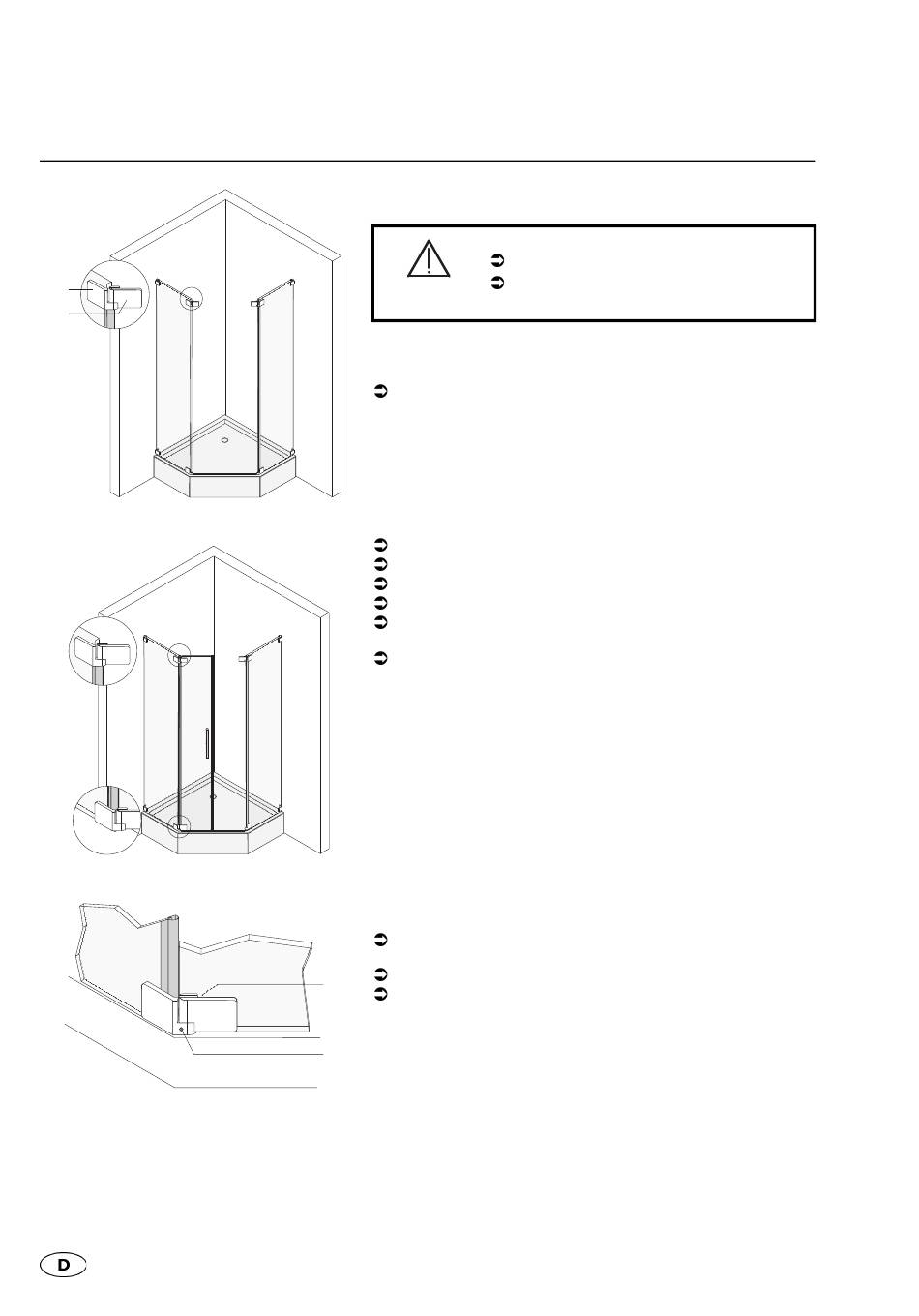

Bild: Typen AR10, AR11, AR21, AR25
Aufnahmeseite des oberen Scharniers 2 in Bolzenseite des oberen
Scharniers 1 hängen.
Tür in Bolzenseite des unteren Scharniers an Festteil stellen.
Oberes Scharnier ausrichten.
Aufnahmeseite des oberen Scharniers an Tür schrauben.
Tür mittels Exzenter im Scharnier ausrichten.
Sicherstellen, dass Tür und Seitenteil bei geschlossener Tür oben
bündig sind.
Prüfen, ob Türen korrekt schließen und ggf. erneut ausrichten bzw.
Feinjustierung der Tür vornehmen.
Hinweis
Die Arbeiten jeweils an beiden Türen ausführen.
Korrekt anliegende Magnetleiste gewährleistet größtmögliche Dicht-
heit.
Für eine Feinjustierung der eingebauten Tür:
Gewindestifte 1 innen und außen an Bolzenseite des Scharniers
lösen.
Tür in gewünschten Winkel drehen.
1
Gewindestifte 1 innen und außen an Bolzenseite des Scharniers
festziehen.
1
Tür vorsichtig in Scharnier einsetzen.
Sicherstellen, dass die Tür nicht auf die Dusch-
wanne fällt.
