MONTAGE DER DUSCHE
ACHAT R PLUS
1
12

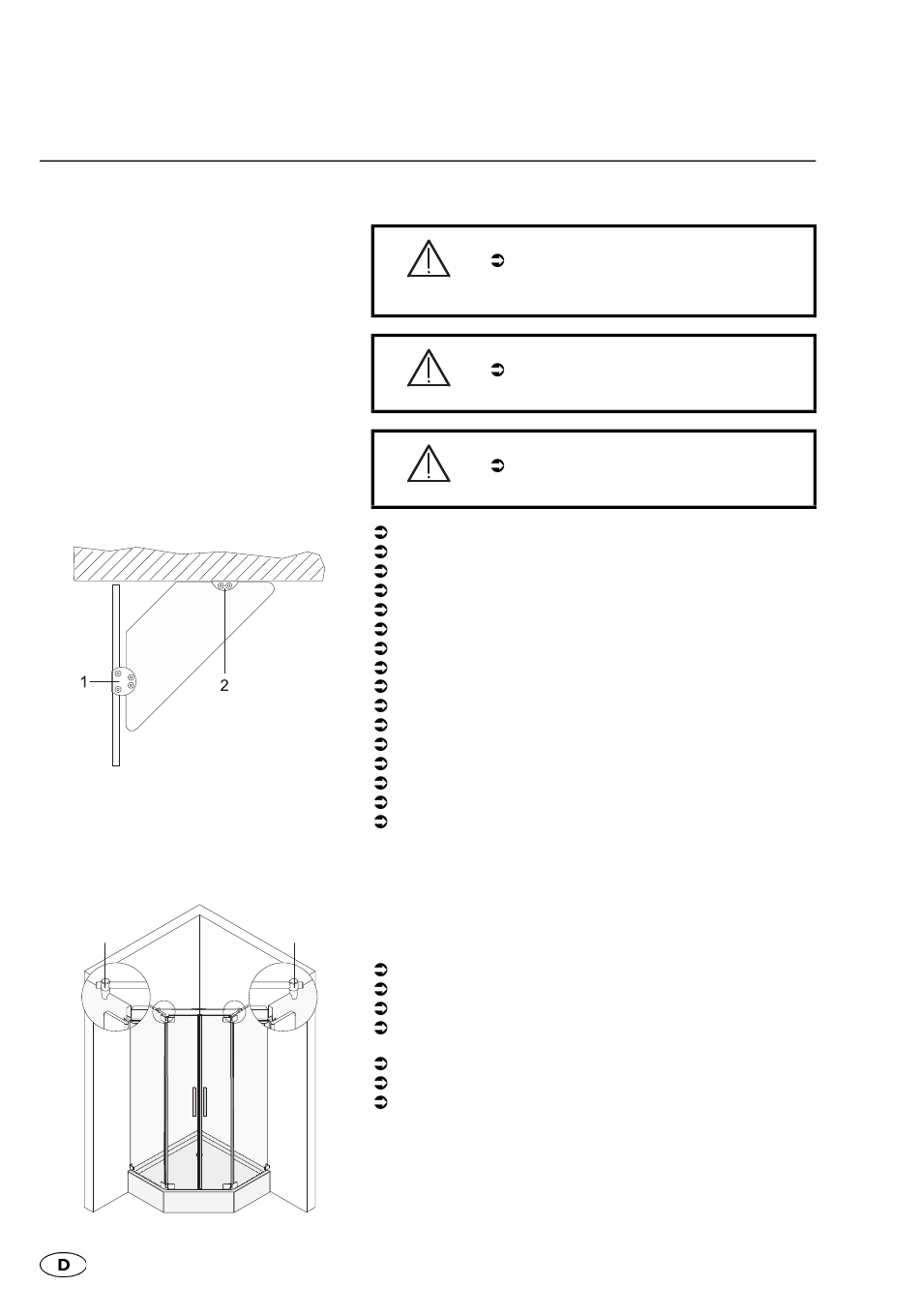

Glasschwert montieren
Warnung
Warnung
Vorsicht
Sicherstellen, dass die Tür geschlossen ist.
Glasschwert an Anschlagseite montieren.
Wandhalter 2 mittig an Glasschwert montieren.
Glashalter 1 mittig an Glasschwert montieren.
Glasschwert mit Glashalter 1 auf Festteil stecken.
Glasschwert mit Wasserwaage ausrichten.
Umriss Wandhalter 2 an Wand anzeichnen.
Wandhalter 2 von Glasschwert demontieren.
Befestigungslöcher anzeichnen.
Befestigungslöcher ankörnen.
Befestigungslöcher mit geeignetem Werkzeug bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Wandhalter 2 an Wand schrauben.
Glasschwert an Wandhalter 2 montieren.
Alle Schrauben festziehen.
Haltestange Glas-Glas montieren
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Haltestange
1
Glas-Glas.
Sicherstellen, dass die Türen geschlossen sind.
Haltestange 10 cm von vorderer Glaskante auf Festteil stecken.
Haltestange mit Glashaltern 1 auf Festteil stecken.
Sicherstellen, dass die Haltestange rechts und links gleichmäßig
übersteht.
Seitenteile mit Glashaltern ausrichten.
Prüfen, ob Türen korrekt schließen und ggf. erneut ausrichten.
Alle Schrauben festziehen.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher liegen.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
