MONTAGE DER DUSCHE
ACHAT R PLUS
Befestigungslöcher bohren und dübeln
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
Vorsicht
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung

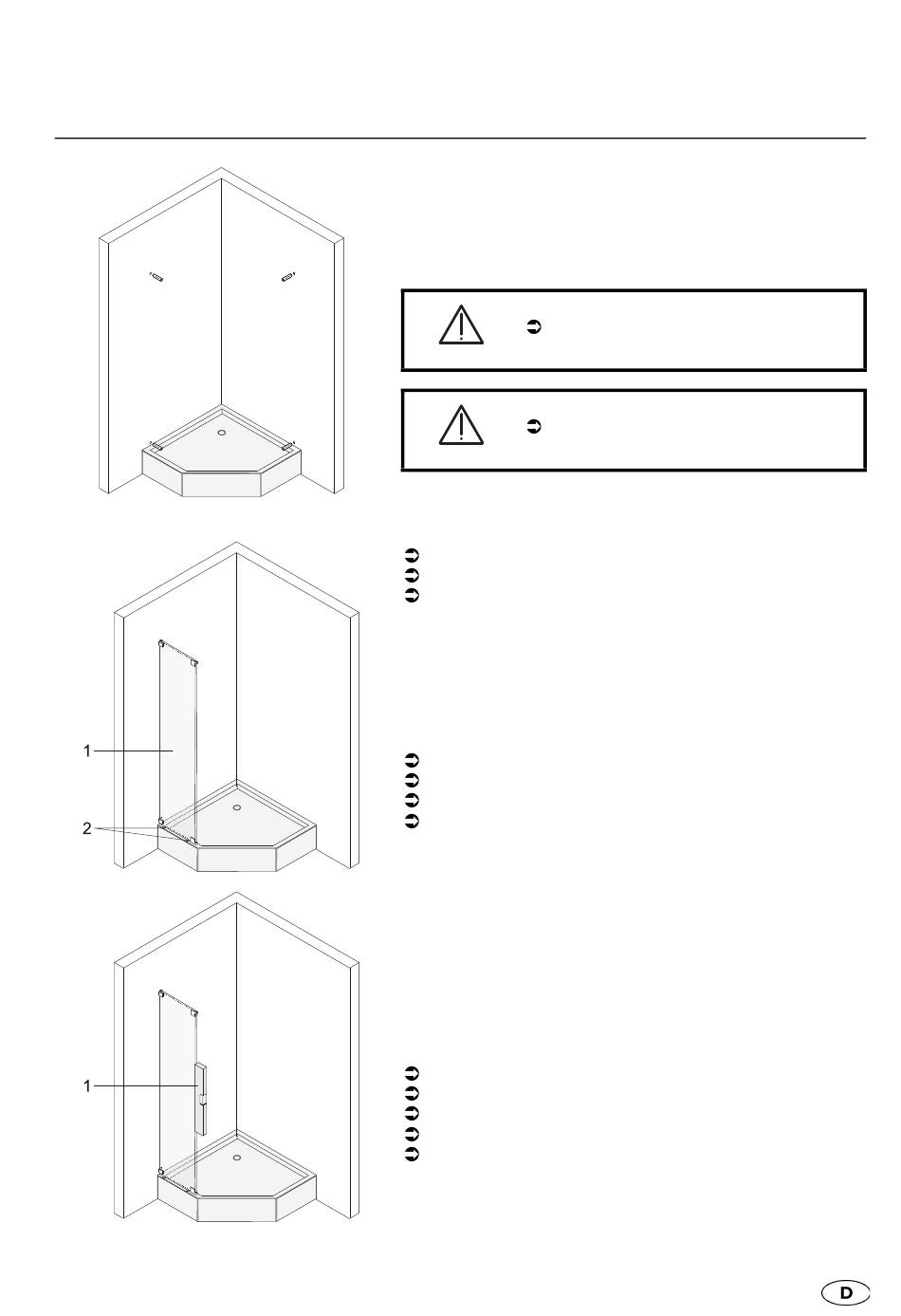

Bild: Typ AR52
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Festteil verschrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Festteil wie folgt verschrauben:
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil mit Wandwinkel an Wand schrauben.
Holzunterlagen unter vormontierten Festteil gegen 3 mm PVC-
Unterlagen tauschen.
Hinweis
Die Arbeiten jeweils an beiden Festteilen ausführen.
Festteile ausrichten und verschrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Festteile wie folgt verschrauben:
Festteile mit längerer Wasserwaage 1 ausrichten.
Wandwinkel an Wand mit Langloch im Wandwinkel ausrichten.
Wandwinkel an Festteil mit Exzenter im Wandwinkel ausrichten.
Sicherstellen, dass unteres Scharnier auf Wannenrand aufliegt.
Alle Schrauben festziehen.
Hinweis
Die Arbeiten jeweils an beiden Festteilen ausführen.
