MONTAGE DER DUSCHE
ACHAT R PLUS
8
Befestigungslöcher anzeichnen
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil..
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
Warnung
gungslöcher liegen.

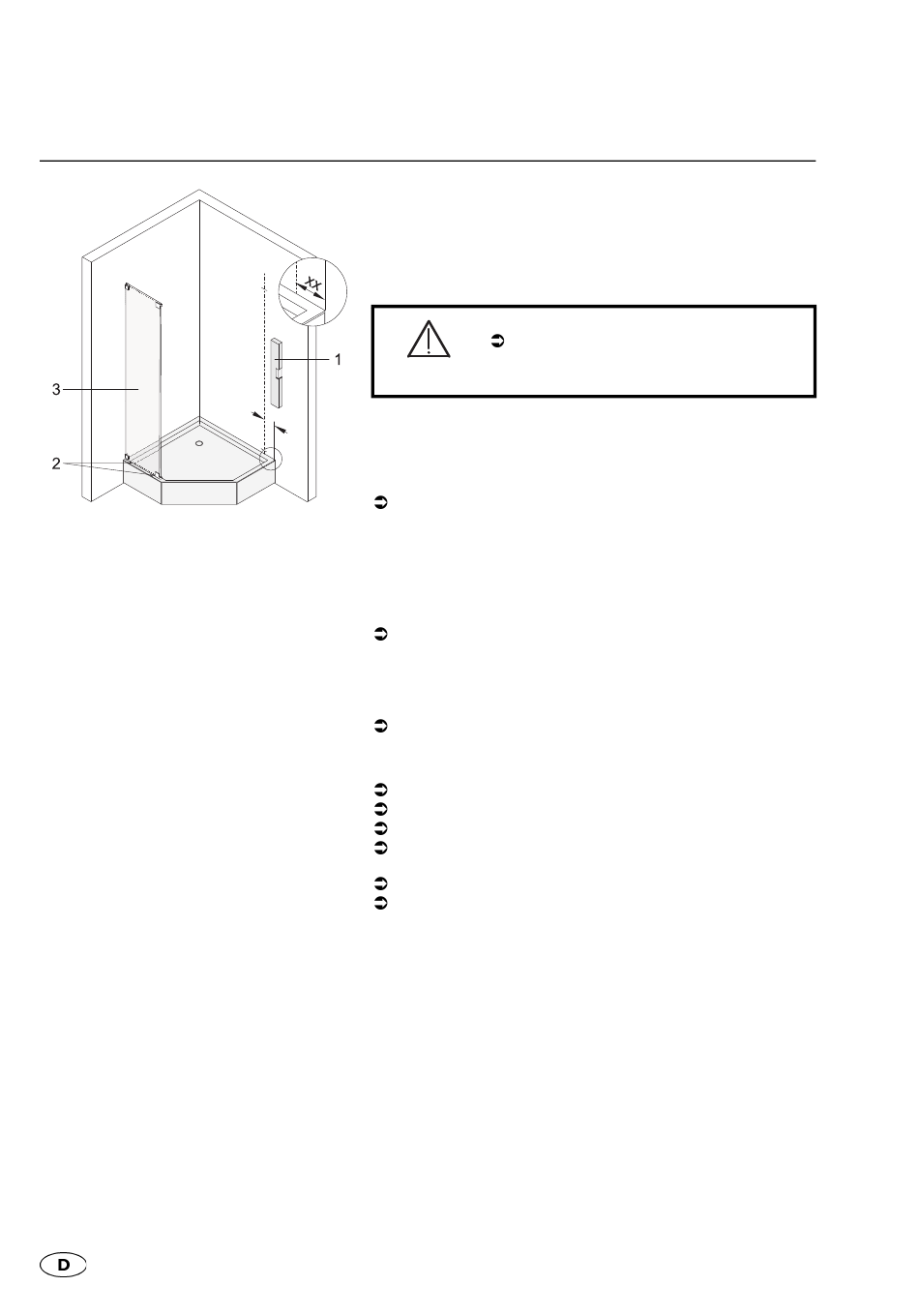

Bild: Typ AR52
Befestigungslöcher wie folgt anzeichnen:
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeich-
nen:
- xx = Einrückmaß auf Glasskizze + 31 mm
Bei Angabe Außenkannte Glas auf Glasskizze:
Ausrichtlinie von Außenkannte Glas 31 mm nach innen anzeich-
nen.
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 3 auf Holzunterlagen 2 stellen.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung
ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
