MONTAGE DER DUSCHE
ACHAT R PLUS
1

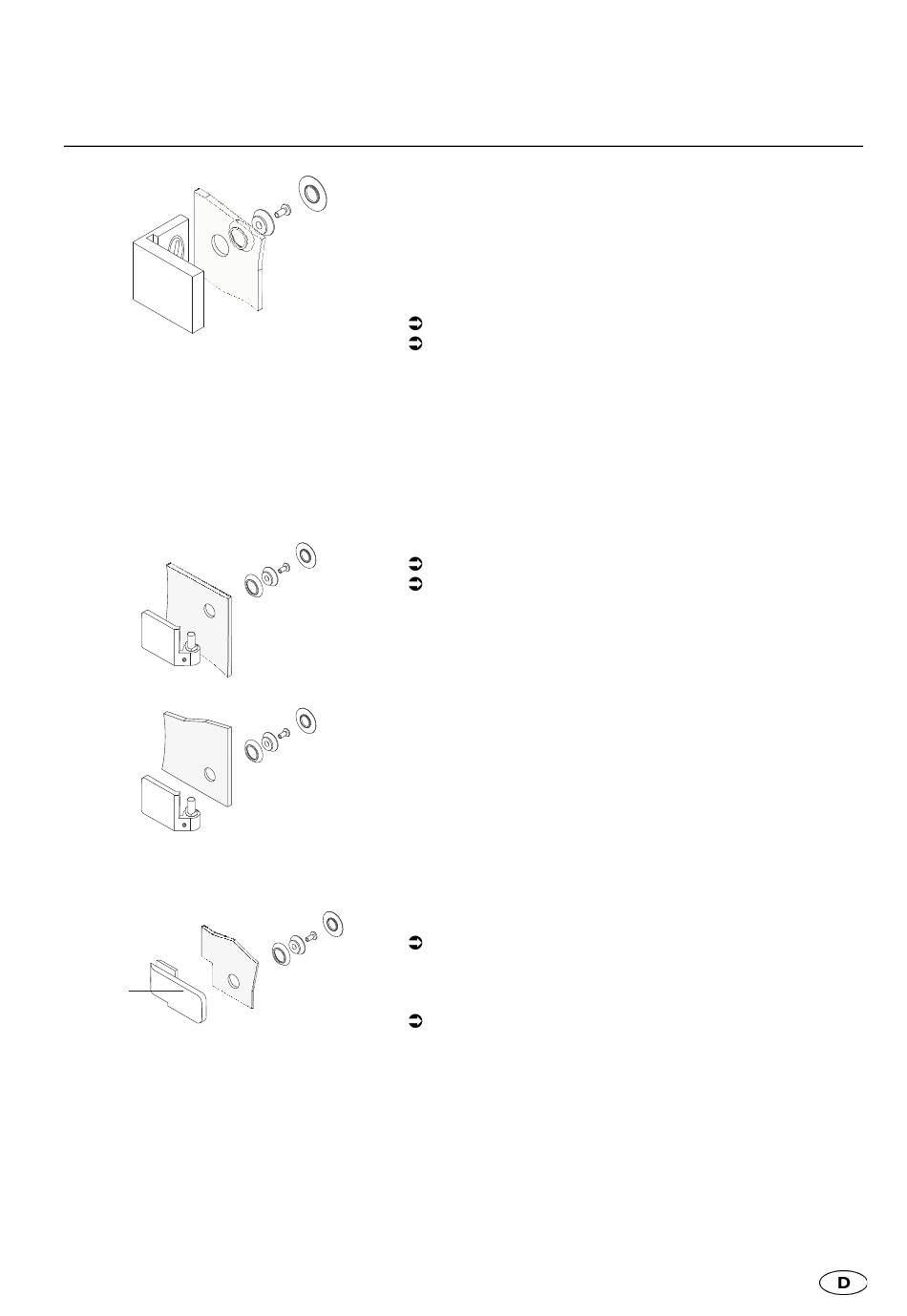

Wandwinkel an Festteil schrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Wandwinkel wie folgt verschrauben:
Wandwinkel mit Aussparung vollständig auf Festteil schieben.
Wandwinkel an Festteil schrauben.
Scharniere an Festteil montieren
Bolzenseite des Scharniers oben lochmittig an Festteil montieren.
Bolzenseite des Scharniers unten lochmittig an Festteil montieren.
Scharnier unten an Tür montieren
Aufnahmeseite des Scharniers unten 1 lochmittig an Tür montie-
ren.
Hinweis
Ausschließlich unteres Scharnier montieren. Die Montage des obe-
ren Scharnieres erfolgt zu einem späteren Zeitpunkt.
