Leitungen anschließen
Die am Gerät angegebene Durchflussrichtung (Water In/Water Out) ist unbedingt einzuhalten. Die Steckan-
schlüsse für den Kühlkreis sind für Schlauch-Außendurchmesser von 12 mm vorgesehen.
Die Steckanschlüsse sind im Auslieferungszustand mit Verschlussstopfen verschlossen, damit kein Restwas-
ser austreten kann. Entfernen Sie die Verschlussstopfen und bewahren Sie diese für einen späteren Trans-
port oder Versand auf.

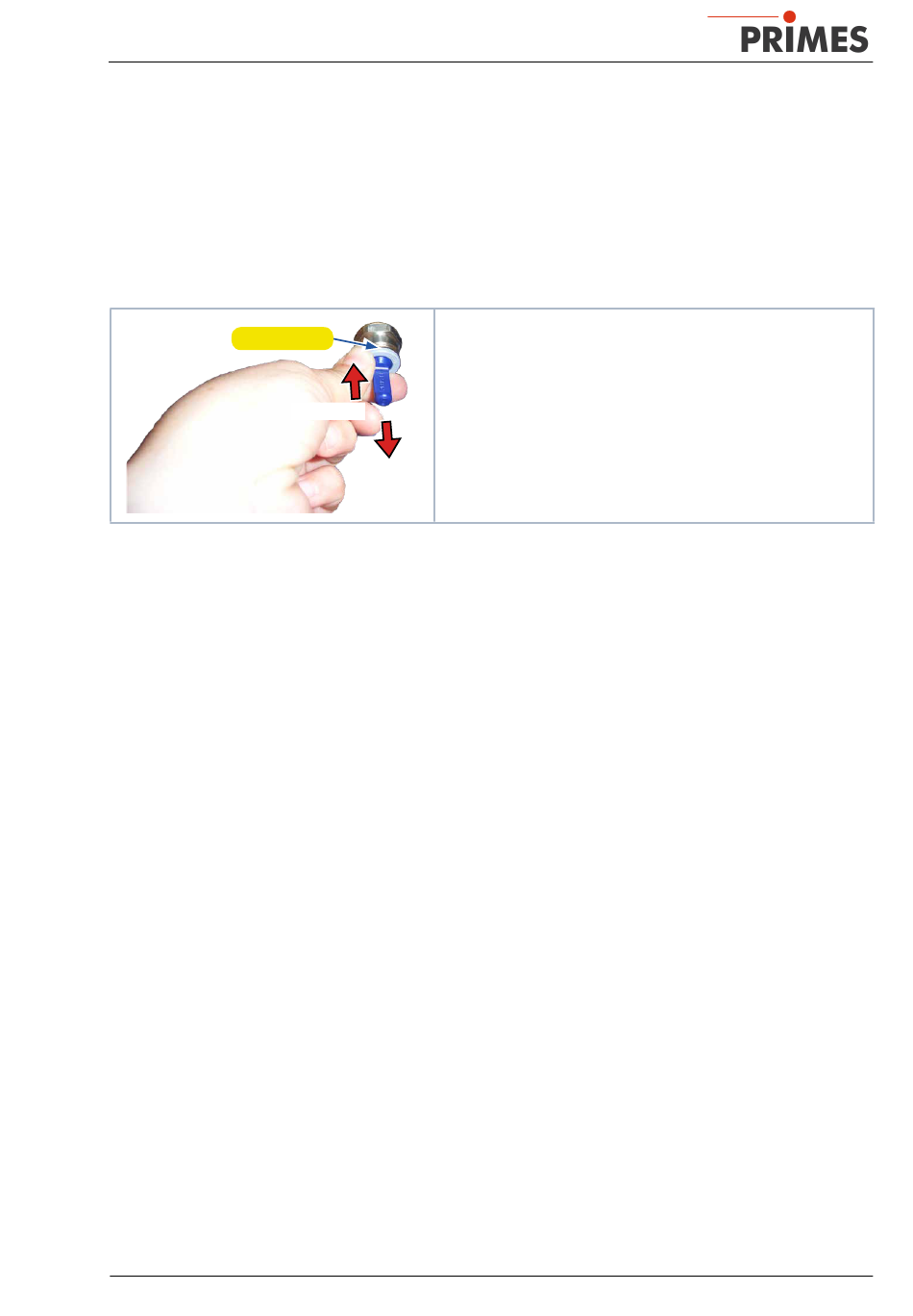

Verschlussstopfen der Wasseranschlüsse entfernen
Lösering
Abb. 8.1:
Verschlussstopfen der Wasseranschlüsse entfernen
Revision 02/2019 DE
1.
2.
1. Drücken
3.
2. Ziehen
Drücken Sie mit zwei Fingern einer Hand den äußeren Löse-
ring des Anschlusses nieder und ziehen Sie mit der anderen
Hand den Stopfen heraus.
Entfernen Sie beide Verschlussstopfen der Wasseranschlüsse
und bewahren Sie diese auf.
Schließen Sie Vorlauf (Water in) und Rücklauf (Water out) des
Gerätes an, indem Sie den Schlauch einfach bis zum An-
schlag (ca. 2 cm tief) in den Steckanschluss hineinschieben.
