Bedienungsanleitung EMGZ310 und EMGZ310.ComACT
3 Konfiguration des Verstärkers
3.1 Einschalten des EMGZ 310
1. Ersten Kraftsensor an EMGZ 310 Verstärker anschliessen (siehe Bild 2).
2. Speisespannung einschalten. Sie muss im Bereich von 18 bis 36V DC liegen
3. Kontrollieren Sie, ob bei Belastung in Messrichtung (in Richtung des roten Punktes)
das Ausgangssignal positiv wird. Falls eine negative Anzeige erfolgt, müssen die
beiden Signalleitungen des betreffenden Kraftsensors am Klemmenblock getauscht
werden (Klemmen 6 / 7).
4. Wenn anwendbar, den zweiten Kraftsensors anschliessen und kontrollieren.
5. Wenn eine negative Anzeige erfolgt, tauschen Sie die Signale des zweiten
Kraftsensors an den entsprechenden Klemmen (6 / 7).
3.2 Betrieb des EMGZ 310 über das Bedienpanel
Der EMGZ 310 kann 4 verschiedenen Betriebszuständen annehmen:
● Betriebsmodus:
● Offset-Kompensation:
● Kalibrierung:
● Parametereinstellung:
Der Anwender kann zwischen den verschiedenen Betriebsmodi wechseln indem er die
entsprechende Taste oder Tastenkombination drückt.
3.3 Bedienpanel
Die Tasten auf dem Bedienpanel haben folgende Funktion:

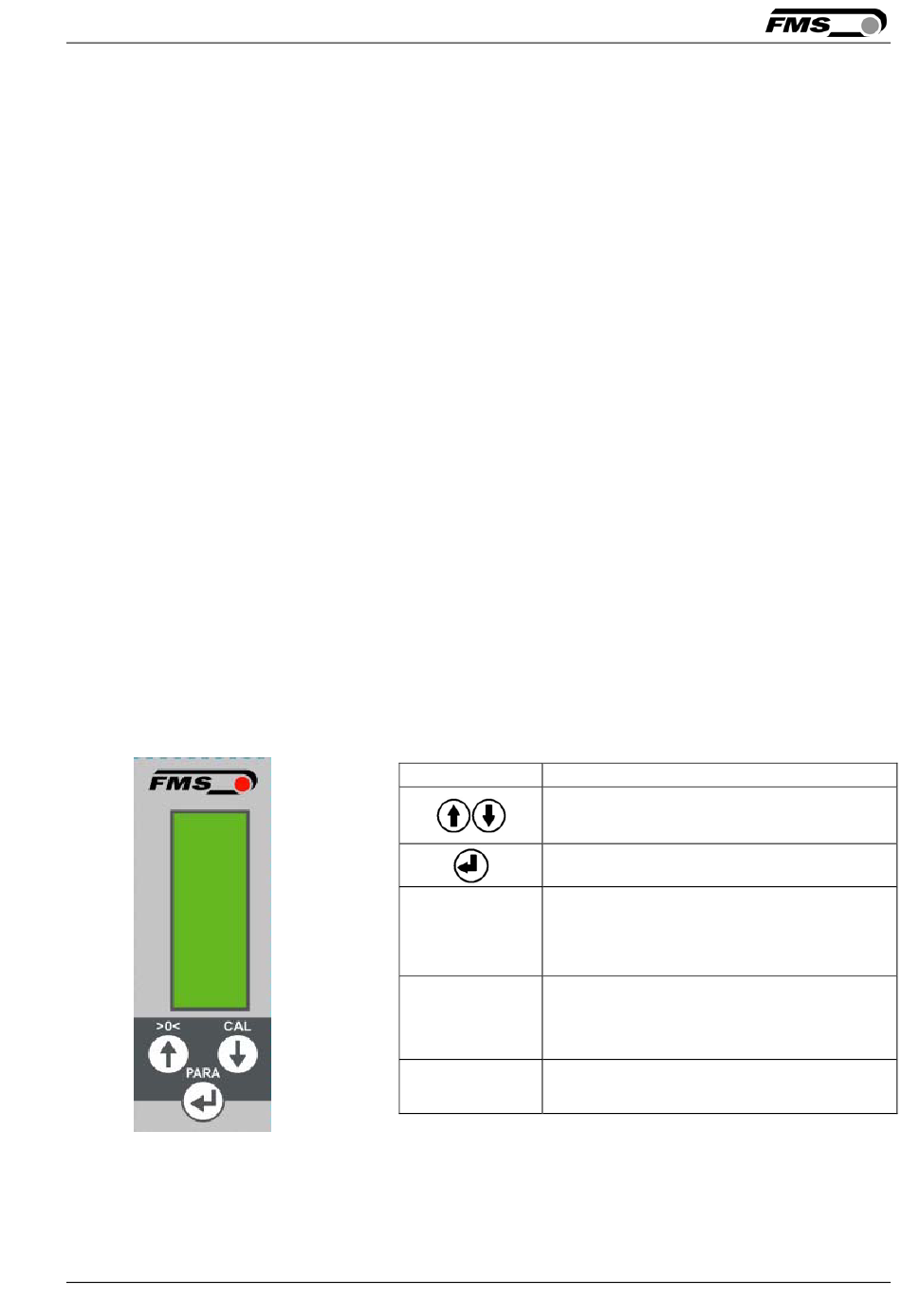

Bild 3: Bedienpanel
EMGZ 310
E310003
26.09.2018
Der Verstärker verarbeite Materialbahnzugdaten
Automatische Prozedur zur Kompensation der
Walzen- oder Rollengewichte
Prozedur zur Berechnung des Verstärkungsfaktors
Ändern / Einstellen von Parameter
Taste
Funktion
Parameterauswahl und Erhöhen /
Verringern der Werte
Eingabetaste
Start der Prozedur Offset-
>0< + PARA
Kompensation. Die Tasten müssen
länger als 3 Sek. gedrückt werden
Start der Kalibrierungsprozedur. Die
Cal + PARA
Tasten müssen länger als 3 Sek.
gedrückt werden.
Parametrierung. Die Taste muss
PARA
länger als 3 Sek. gedrückt werden.
8
