Bedienungsanleitung EMGZ310 und EMGZ310.ComACT

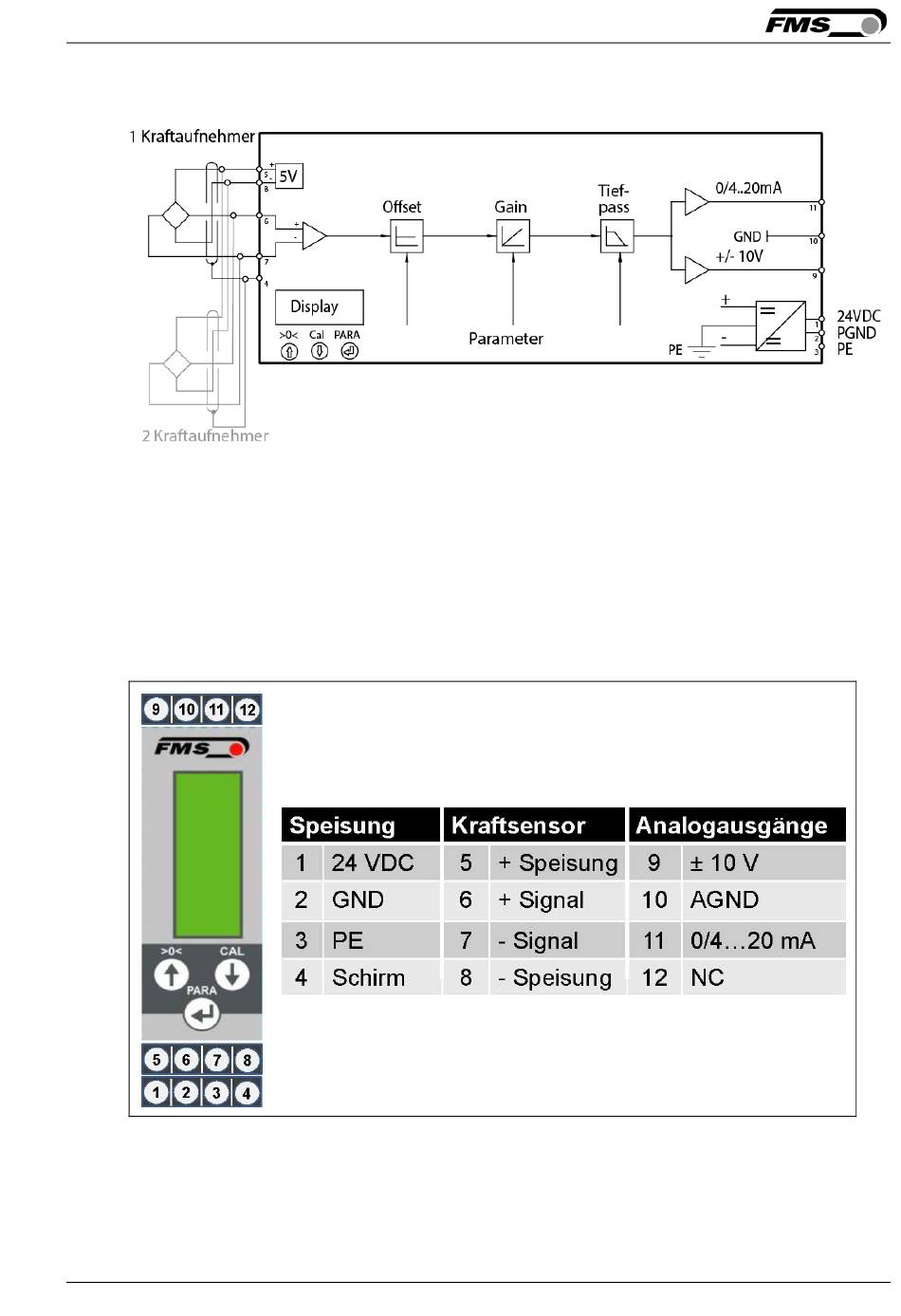

2.5 Blockdiagram
Bild 1: Blockdiagram EMGZ310
2.6 Elektrischer Anschluss
Es können ein oder zwei Kraftsensoren an den EMGZ 310 angeschlossen werden. Beim
Einsatz von zwei Sensoren, sind diese intern parallelgeschaltet. Das Ausgangssignal des
Verstärkers entspricht dem arithmetischen Mittelwert der gemessenen Kräfte. Die
Verbindung zwischen Kraftsensoren und Verstärker wird mit einem 2x2x0.25mm
[AWG 23] abgeschirmten, paarverseilten Kabel realisiert.
Bild 2: Anschlüsse EMGZ 310
26.09.2018
EMGZ310_BA_Manual.ai
2
E310002e
6
