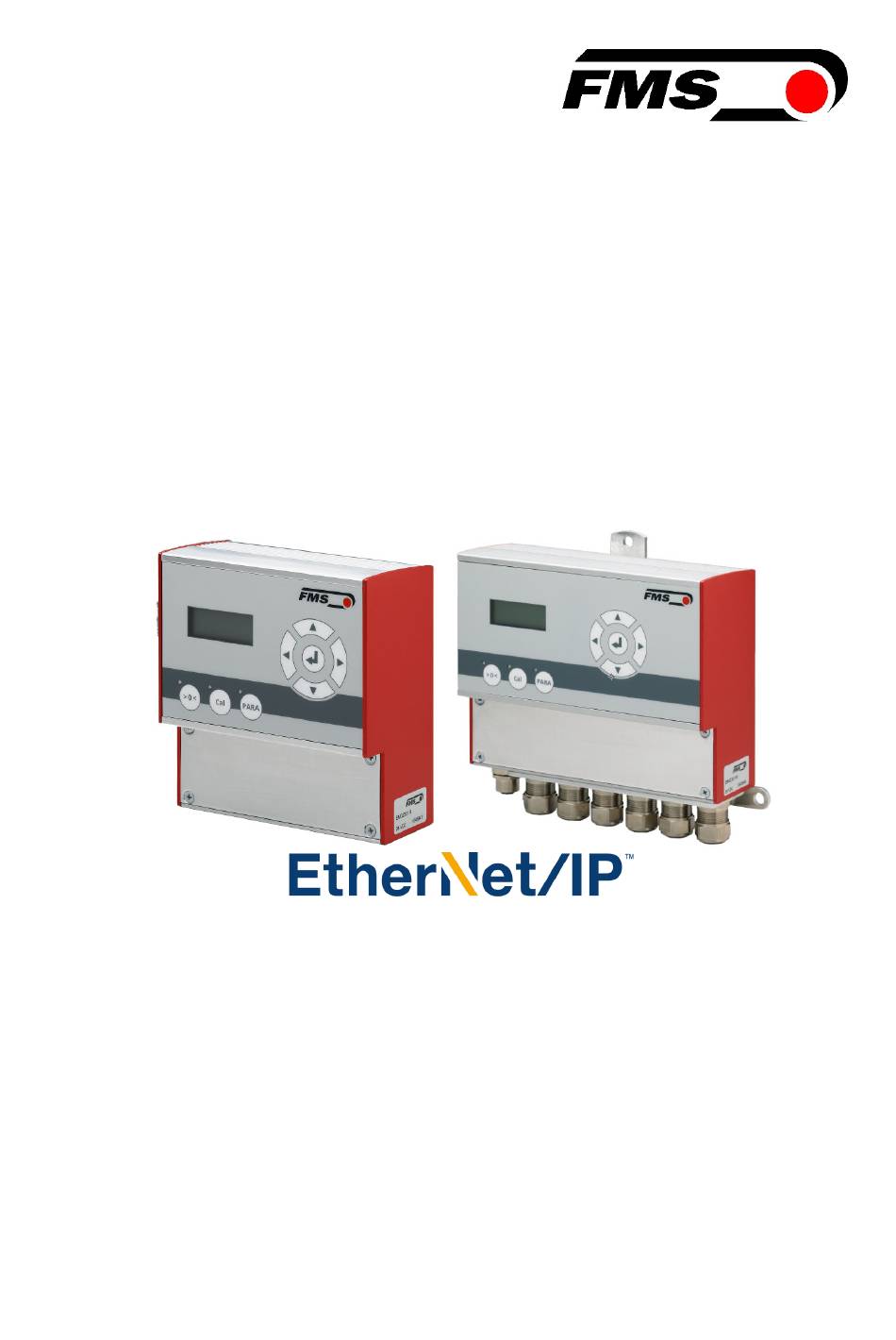

Bedienungsanleitung EMGZ321._.EIP
Links / Rechts-Zugmessverstärker
mit integrierter EtherNet/IP Schnittstelle
Version
2.21 09/2020 NS
Firmware Version
V2.20
This operation manual is also available in English.
Please contact your local FMS representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – All rights reserved.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FMS EMGZ321 Serie
Inhaltszusammenfassung für FMS EMGZ321 Serie
- Seite 1 Links / Rechts-Zugmessverstärker mit integrierter EtherNet/IP Schnittstelle Version 2.21 09/2020 NS Firmware Version V2.20 This operation manual is also available in English. Please contact your local FMS representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – All rights reserved.
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung EMGZ 321.EIP Inhaltverzeichnis Sicherheitshinweise ................... 4 1.1 Darstellung der Sicherheitshinweise 1.2 Liste der Sicherheitshinweise Systembeschreibung ................. 6 2.1 Produktpalette 2.2 Blockschaltbild 2.3 Funktionsbeschreibung des Verstärkers EMGZ321 2.4 Systembeschreibung EMGZ309 mit EtherNet/IP Kurzanleitung / Schnelleinstieg ............... 8 3.1 Vorbereitungen für die Parametrierung 3.2 Installationsprozedur 3.3 Installation und Verdrahtung 3.4 Montage der Kraftsensoren... - Seite 3 Bedienungsanleitung EMGZ 321.EIP 8.5 Beschreibung der Ausgangparameter 8.6 Relais Parametergruppe 8.7 Beschreibung der Relaisparameter 8.8 System-Parametergruppe 8.9 Beschreibung der Systemparameter 8.10 Zurück zu Werkseinstellungen 8.11 Übersicht Parameterliste Parametrierung über einem PC ............. 47 9.1 Parametrierung in einen Netzwerk über einen Web-Browser 9.2 Verbindung des EMGZ321-Verstärkers mit einem PC Mechanische Abmessungen ..............
-
Seite 4: Sicherheitshinweise
Bedienungsanleitung EMGZ 321.EIP 1 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden. -
Seite 5: Liste Der Sicherheitshinweise
Bedienungsanleitung EMGZ 321.EIP 1.2 Liste der Sicherheitshinweise Um die natürliche Konvektion zu verbessern und die Temperatur der Verstärker, die in einem Schrank montiert sind, auf ein Minimum zu halten, ist ein Abstand von mindestens 15 mm zwischen ihnen erforderlich. Die Funktion der Elektronikeinheit ist nur mit der vorgesehenen Anordnung der Komponenten zueinander gewährleistet. -
Seite 6: Systembeschreibung
Bedienungsanleitung EMGZ 321.EIP 2 Systembeschreibung 2.1 Produktpalette Die Zugmessverstärker der Baureihe EMGZ321 gibt es in zwei Grundtypen: • EMGZ321._. Verstärker mit Standardanalogausgängen • EMGZ321._.EIP Verstärker mit Standardanalogausgängen und integrierter EtherNet/IP-Schnittstelle Beide Typen sind in drei Gehäuse- / Montageversionen verfügbar: • EMGZ321.R DIN-Schienenmontage •... -
Seite 7: Systembeschreibung Emgz309 Mit Ethernet/Ip
Bedienungsanleitung EMGZ 321.EIP 2: Blockschaltbild EMGZ321 E321002d Bild 2.4 Systembeschreibung EMGZ309 mit EtherNet/IP Die Version EMGZ321.EIP bietet zusätzlich den Einsatz als EtherNet/IP Gerät in einer Netzwerkumgebung. EtherNet/IP basiert auf Ethernet TCP/IP und UDP sowie CIP (Common Industrial Protocol) was den Einsatz in üblichen Ethernet Infrastrukturen ermöglicht. -
Seite 8: Kurzanleitung / Schnelleinstieg
Bedienungsanleitung EMGZ 321.EIP 3 Kurzanleitung / Schnelleinstieg In der Plug & Play-Konfiguration des EMGZ321._.EIP beschränkt sich die Inbetriebnahme, auf die Offset-Kompensation und Kalibrierung des Systems. 3.1 Vorbereitungen für die Parametrierung 1. Lesen Sie sorgfältig die Bedienungsanleitung des verwendeten Kraftsensors 2. Prüfen Sie Ihre Anforderungen an das System wie z.B.: –... -
Seite 9: Installation Und Verdrahtung
Bedienungsanleitung EMGZ 321.EIP 3.3 Installation und Verdrahtung Warnung Um die natürlich Konvektion zu verbessern und die Erwärmung der Verstärker möglichst niedrig zu halten, sollten in einem Einbauschrank installierte Geräte einem Abstand von mindestens 15 mm aufweisen. Warnung Die Funktion des Zugmessverstärkers ist nur mit der vorgesehenen Anordnung der Komponenten zueinander gewährleistet. -
Seite 10: Anschlussschema
Bedienungsanleitung EMGZ 321.EIP 3.6 Anschlussschema Die Verbindung zwischen Kraftsensoren und Verstärker wird mittels einem 2x2x0.25mm [AWG 23] abgeschirmten, paarverseiltem Kabel realisiert. Es empfiehlt sich die Originalkabel von FMS für die Verdrahtung der Systemkomponenten zu verwenden. Bild 4: Anschlussschema EMGZ321 E321001d Warnung Schlechte Erdung kann zu elektrischen Schlägen gegen Personen, Störungen an der... -
Seite 11: Anordnung Der Kabelschraubklemmen
Bedienungsanleitung EMGZ 321.EIP 3.7 Anordnung der Kabelschraubklemmen Bild 5: A auf der Prozessorplatine E321003d nordnung der Kabelschraubklemmen... -
Seite 12: Anschluss Der Kabelabschirmung
Bedienungsanleitung EMGZ 321.EIP 3.8 Anschluss der Kabelabschirmung Die Abschirmung darf nur auf Seite Verstärkers angeschlossen werden. Auf der Seite des Kraftsensors muss Abschirmung offen gelassen werden. Wird ein Gehäusetyp mit Kabeldurch- führungen verwendet, muss der Schirm mit spezieller Sorgfalt angeschlossen werden (siehe hierzu Bild 6). -
Seite 13: Digitaleingänge
Bedienungsanleitung EMGZ 321.EIP 3.9 Digitaleingänge Die zwei Digitaleingänge des ENGZ321._.EIP können zur Steuerung von Spezialfunktionen verwendet werden. Diese Eingänge sind pegelgesteuert. Sie können individuell programmiert werden und eine der zwei unten beschriebenen Funktionen auslösen. ● Schalte den Verstärkungsfaktor um im Sensor A ●... -
Seite 14: Konfiguration Des Systems
Bedienungsanleitung EMGZ 321.EIP 4 Konfiguration des Systems Der Verstärker EMGZ321 ._. EIP kann über das Bedienfeld (Kapitel 8), über einen PC (Web-Interface, Kapitel 9) oder über EtherNet/IP konfiguriert werden. Die Grundkonfiguration ist über dem Bedienfeld durchgeführt. 4.1 Beschreibung des Bedienpanels Bild 7: Sicht auf das Bedienpanel EMGZ321.EIP E321005 Taste... -
Seite 15: Richtlinien Für Die Parametereinstellung
Bedienungsanleitung EMGZ 321.EIP 4.2 Richtlinien für die Parametereinstellung Um die Systemkonfiguration zu vereinfachen, ist es ratsam vorher einige Systemparameter einzustellen: 1. Passwortschutz aktivieren 2. Sprache der Anzeige bestimmen 3. Masseinheitssystem festlegen Bilder 17 bis 19 veranschaulicht die Parametereinstellung. A) Passwort einführen: Das Passwort kann nicht geändert werden. - Seite 16 Bedienungsanleitung EMGZ 321.EIP C) Masseinheit festlegen: Die Masseinheit ist werksseitig auf N (Newton) gesetzt. Um sie zu ändern, fährt man wie folgt fort: Einheit 1. Mit der Taste blättern bis das LCD anzeigt. Taste drücken. Das LCD beginnt zu blicken und zeigt damit an, dass der Parameter nun mit der oder Taste geändert werden kann.
-
Seite 17: Netzwerkanbindung Über Ethernet/Ip
Der Import von ESD Dateien wird von diesem Gerät nicht unterstützt. Der Import mit Entwicklungssoftware z.B. RSLogix5000 erzeugt Fehlermeldungen. Um Werte auf das Gerät zu übertragen können „Messages“ benutzt werden. Weitere Details sind in der Beispieldatei beschrieben, die auf der FMS Webseite zum Herunterladen zur Verfügung steht. -
Seite 18: Konfiguration Des Verstärkers Über Ethernet/Ip
Wenn Sie die Konfiguration über EtherNet/IP wählen müssen Messages verwendet werden. Wie Messages verwendet werden ist im Beispielprojekt EMGZ309_EIP_Example_Project_Vx.xx beschrieben. Das Beispielprojekt können Sie von der FMS Webseite herunterladen. Hinweis Die Konfiguration des Verstärkers über EtherNet/IP muss als Inbetriebnahme Prozedur erfolgen. Das zyklische Schreiben von Parametern ist nicht erlaubt und führt zu Kommunikationsproblemen und verkürzt die Lebensdauer des Gerätes. -
Seite 19: Einbinden In Eine Allen-Bradley Sps
Bedienungsanleitung EMGZ 321.EIP 6 Einbinden in eine Allen-Bradley SPS Das folgende Kapitel zeigt, wie der EMGZ321._.EIP in ein Projekt für eine Allen- Bradley SPS integriert und betrieben wird. Für die SPS-Programmierung wird die Projektsoftware von Allen-Bradley RSLogix5000 verwendet. Die weiteren Ausführungen setzten voraus, dass die Entwicklungsumgebung RSLogix von Rockwell Automation bereits auf dem PC installiert und der SPS –... - Seite 20 Bedienungsanleitung EMGZ 321.EIP Bild 10: Controller Organisation E309021 In unserem Beispiel wird eine CompactLogixL23E-QB1B verwendet. Beim Einsatz anderer Hardware kann der Eintrag Ethernet an einer anderen Stelle liegen. Das prinzipielle Vorgehen bleibt aber dasselbe. Nach dem Rechtsklick erscheint ein kleines Dialogfenster in der mit der linken Maustaste auf geklickt New Module...
- Seite 21 Bedienungsanleitung EMGZ 321.EIP In diesem Dialog muss auf das Pluszeichen [+] vor Eintrag Communications geklickt werden, um die weiteren Einträge zu sehen. Bild 11: Module Selection E309022 Aus der Liste den Eintrag ETHERNET-MODULE Generic Ethernet Module durch anklicken auswählen anschliessend mit einem Klick auf OK bestätigen.
-
Seite 22: Zugriff Auf Die Kraftwerte
Bedienungsanleitung EMGZ 321.EIP Es wird der Dialog (Bild 14) angezeigt. Hier kann die Zykluszeit, also wie oft die gemessenen Kraftwerte übermittelt werden, eingestellt. Die Zykluszeit darf minimal 2ms betragen. Standardmässig wird sie auf 10ms eingestellt. Grundsätzlich sollte die Zykluszeit so eingestellt sein, dass die maximalen Anforderungen erfüllt werden. Eine zu schnelle Zykluszeit führt zu mehr Kommunikation über das Netzwerk, was zu Engpässen bei der Übertragung führen kann. - Seite 23 Bedienungsanleitung EMGZ 321.EIP Data Index 0 bis 10. Wobei die Werte wie folgt den Indexen zugeordnet sind: Index Wert Kraftwert in Digits für Kanal A Kraftwert in Newton mit 3 Kommastellen für Kanal A Kraftwert in Pfund [lbs] mit 3 Kommastellen für Kanal A Kraftwert in der konfigurierten Einheit mit 3 Kommastell für Kanal A Kraftwert in Digits für Kanal B Kraftwert in Newton mit 3 Kommastellen für Kanal B...
-
Seite 24: Allgemeiner Betrieb
Bedienungsanleitung EMGZ 321.EIP 7 Allgemeiner Betrieb 7.1 Betrieb des EMGZ321 über das Bedienpanel Der EMGZ321 kann 5 verschiedenen Betriebszuständen annehmen: ● Messbetrieb: Der Verstärker verarbeite Zugsdaten ● Wahl Anzeigewerte: Wahl der Betriebswerte auf der LCD-Anzeige ● Offset-Kompensation: Automatische Prozedur zur Kompensation der Walzen- oder Rollengewichte ●... -
Seite 25: Offsetkompensation
Bedienungsanleitung EMGZ 321.EIP S = Summe der Kanäle A+B oder A = Kraft auf Kanal A D = Differenz der Kanäle ׀A-B׀ oder B = Kraft auf Kanal B 7.3 Offsetkompensation Die Offsetkompensation dient dazu das Walzengewicht der Messrolle zu kompensieren und das System zu Nullen. -
Seite 26: Methoden Zur Kalibrierung
Bedienungsanleitung EMGZ 321.EIP 7.4 Methoden zur Kalibrierung Kalibrierung stimmt Verstärkereinheit mit den Kraftsensoren ab. Man bestimmt den Verstärkungsfaktor (Gain). Nach der Kalibrierung entspricht die angezeigte Kraft der effektiv auf das Material wirkenden Kraft. Die hier beschriebene Kalibrierungsmethode verwendet definiertes Gewicht. Kalibrierungsverfahren mit dem Gewicht ist einfach und liefert genaue Resultate weil es den Materialverlauf nachbildet und den tatsächlichen... -
Seite 27: Parametrierung Über Das Bedienpanel
Bedienungsanleitung EMGZ 321.EIP 8. Die Kraft die dem Kalibrierungsgewicht entspricht mit der oder Taste eingeben. 9. Die Eingabe mit der Taste bestätigen. 10. Das Display zeigt an: Kalibri. Eingabe korrig. Verst.A1 11. Mit der Taste Kanal B auswählen und den Vorgang (Schritt 3 bis 10) wiederholen um die Verstärkung des Kanals B zu bestimmen. - Seite 28 Bedienungsanleitung EMGZ 321.EIP entsprechende Parameterliste ablegen. Diese Parameterliste ist in 4 Parametergruppen organisiert: ● Verstärker-Parametergruppe ● Ausgang-Parametergruppe ● Relais-Parametergruppe ● System-Parametergruppe Der Arbeitsablauf in der Parametereinstellung ist in drei Modi eingeteilt: ● Auswahl der Parametergruppe ● Parameterwahl ● Einstellmodus (Parameter setzen oder verändern) Die Parametereinstellung kann über die Tasten an der Bedieneinheit oder über einen Web-Browser erfolgen.
-
Seite 29: Verstärker-Parametergruppe
Bedienungsanleitung EMGZ 321.EIP 8.2 Verstärker-Parametergruppe Mit den zwei Abgleichprozeduren 7.3 „Offset-Kompensation“ und 7.5 „Kalibrierung“ können die applikationsspezifischen Parameter die zur Kalibrierung notwendig sind ermittelt werden. Die ermittelten Werte werden in der dieser Verstärker- Parametergruppe gespeichert. Zugriff and Änderung der Parameter erfolg wie im Statusdiagramm unten beschrieben. -
Seite 30: Beschreibung Der Verstärkerparameter
Bedienungsanleitung EMGZ 321.EIP 8.3 Beschreibung der Verstärkerparameter Offset A LCD: Offset A LCD: Offset B Offset B Zweck: Der mit den Abgleichprozeduren Offset A und Offset B ermittelten Werte werden in Form eines Digitalwertes im Parameter Offset A und B abgespeichert. -
Seite 31: Ausgang-Parametergruppe
Bedienungsanleitung EMGZ 321.EIP 8.4 Ausgang-Parametergruppe Die hier beschrieben Parameter werden zur Anpassung der Verstärkerausgänge auf Schnittstellen und peripheren Geräte benutzt. Es können Ausgang, Ausgangsmodus und Filterwerte für die zwei Kanäle eingegeben/verändert werden Bild 21: Statusdiagramm Ausgang-Parametergruppe (1. Teil) E321010d Das LCD zeigt die Masseinheit die zuvor ausgewählt wurde. Anhaltendes Tastendrücken beschleunigt die Anzeigegeschwindigkeit... - Seite 32 Bedienungsanleitung EMGZ 321.EIP Bild 22: Statusdiagramm Ausgang-Parametergruppe (2. Teil) E321011d Das LCD zeigt die Masseinheit die zuvor ausgewählt wurde. Anhaltendes Tastendrücken beschleunigt die Anzeigegeschwindigkeit 09.09.2020...
-
Seite 33: Beschreibung Der Ausgangparameter
Bedienungsanleitung EMGZ 321.EIP 8.5 Beschreibung der Ausgangparameter Ausgabe 1 LCD: Ausgabe 1 LCD: Ausgabe 2 Ausgabe 2 Zweck: Diese Parameter bestimmen die Messwerte die an den Ausgängen angelegt und auf dem LCD angezeigt werden. Der Anwender kann zwischen Summe- oder Differenzsignal der Sensoren A und B oder die individuellen Werte von A und B wählen. - Seite 34 Bedienungsanleitung EMGZ 321.EIP Kraft am Ausgang LCD: Aus1Kraft LCD: Aus2Kraft Zweck: Mit diesen Parametern bestimmt man die Kraft die bei maximaler Ausgabe angezeigt wird. Parameterbereich Einheit Auswahl Vorgabe 100’000.0 1000.0 Filter LCD: Out1Filt LCD: Out2Filt Zweck: Der Verstärker EMGZ321 verfügt über einen Tiefpassfilter, um unerwünschte Störungen auszufiltern, die dem Ausgangssignal überlagert werden.
-
Seite 35: Relais Parametergruppe
Bedienungsanleitung EMGZ 321.EIP 8.6 Relais Parametergruppe Die zwei Relaisausgänge sind Softwaregesteuert. Sie sind elektrisch potentialfrei. Sie können individuell programmiert werden und verschiedene Grenzwertverletzungen überprüfen (siehe weitere Details 4.7 „Relaisausgänge“). Bild 23: Statusdiagramm Relais-Parametergruppe E321012... -
Seite 36: Beschreibung Der Relaisparameter
Bedienungsanleitung EMGZ 321.EIP Das LCD zeigt die Masseinheit die zuvor ausgewählt wurde. Anhaltendes Tastendrücken beschleunigt die Anzeigegeschwindigkeit Diese Parameter werden nur angezeigt, wenn die Relais-Funktion gewählt wurde.. Diese Funktionen können nur einmal einem Relais zugeordnet werden. Verwendet ein Relais die Funktion bereits, steht sie für das andere nicht mehr zur Verfügung und wird somit nicht in der Auswahl angezeigt. - Seite 37 Bedienungsanleitung EMGZ 321.EIP Bedingung Limite 1 LCD: LimKond1 Bedingung Limite 2 LCD: LimKond2 Zweck: Der Parameter LimKond1 bestimmt ob das Relais aktiviert werden soll beim über- (> Limite) oder unterschreiten (< Limite) der unter Limite gespeicherten Wertes. Sinngemäss gilt das auch für den Parameter LimKond2.
-
Seite 38: System-Parametergruppe
Bedienungsanleitung EMGZ 321.EIP 8.8 System-Parametergruppe Unter der System-Parametergruppe sind allgemeine Parameter aufgeführt, die die Bedienung des Verstärkers betreffen, dessen eigentliche Messleistung aber nicht beeinflussen. Bild 24: Statusdiagrams System-Parametergruppe (1. Teil) E321013d Anhaltendes Tastendrücken beschleunigt die Anzeigegeschwindigkeit 09.09.2020... - Seite 39 Bedienungsanleitung EMGZ 321.EIP Bild 25: Statusdiagrams System-Parametergruppe (2. Teil) E321014d Anhaltendes Tastendrücken beschleunigt die Anzeigegeschwindigkeit...
-
Seite 40: Beschreibung Der Systemparameter
Bedienungsanleitung EMGZ 321.EIP 8.9 Beschreibung der Systemparameter Passwort LCD: Passwort Zweck: Einstellungen am Zugmessverstärker können mittels eines Passwortes geschützt werden. Wenn ein Passwortschutz gewählt wurde (Auswahl Ja), wird das System bei jeder Parameteränderung das Passwort verlangen. Das Passwort selber kann nicht geändert werden. -
Seite 41: Masseinheiten
Bedienungsanleitung EMGZ 321.EIP Masseinheiten LCD: Einheit Zweck: Hier wird eingestellt, welche Masseinheit verwendet werden soll. Die Nominalkraft des Kraftsensors auf dem Typenschild ist immer in N angegeben. Hinweis: Bei der Auswahl lb (pound) wechselt das System von metrischen zu imperialen Masseinheiten. Parameterbereich Einheit Auswahl... -
Seite 42: Lan-Geschwindigkeit
Bedienungsanleitung EMGZ 321.EIP Subnetz-Maske Adresse LCD: Subnetz Zweck: Der Parameter weisst dem EMGZ321 die Subnetz-Maske im Ethernet-Netzwerk zu. Der Anwender kann mit dem Verstärker in Netzwerk via einen Web-Browser kommunizieren. Die Subnetz- Maske muss in vier Blöcken eingegeben werden (Sub. Bl. 1; Sub. Bl. 2;... -
Seite 43: Systeminformationen
LCD: System Info Zweck: Der Parameter System Info beinhaltet alle systemrelevanten Informationen um das Produkt zu identifizieren und dessen Softwarestand zu erkennen. Er wird für Servicezwecke verwendet. Beim Kontakt mit der FMS Serviceabteilung sind diese Informationen bereit zu halten Parameterbereich Einheit Auswahl Vorgabe Gerät... - Seite 44 Bedienungsanleitung EMGZ 321.EIP Ausgang-Parametergruppe Parameter Einheit Auswahl Vorgabe Kraft.׀A-B ׀ Kraft.A+B Ausgabe 1 Ausgabe 1 Kraft.׀A-B ׀ Kraft. A Kraft. B +/- 10V Ausgangsmodu 0..10V Aus1Mod +/- 10V 0..20mA 4..20mA Kraft am Aus1Kraft N 100000.0 1000.0 Ausgang 1 Tiefpassfilter Aus1Filt 0.100 20.000 1.000 Ausgabe 1...
- Seite 45 Bedienungsanleitung EMGZ 321.EIP Relais Parametergruppe Parameter Einheit Vorgabe Auswahl Prüf A Prüf B Relaisausgang Relais 1 Prüf A+B Prüf A+B Prüf IA-BI Bedingung < Limiet < Limite LimKond1 Limite 1 > Limite Wert Limite 1 Limite 1 200000. 100.0 Prüf A Prüf B Relaisausgang Relais 2...
- Seite 46 Werkseinstellungen Systeminformatione System siehe unten Info Systeminformationen Parameter Beispiel Bemerkung Gerät Kundenspezifische Versionen Gerätetyp EMGZ321 EMGZ321 weisen eine Sondernummer auf. Version Software Version V1.00 Softwareversion in diesem gerät V1.00 00000532 SerienNr Jedes FMS-Gerät hat eine Seriennummer 00000532 eindeutige Seriennummer. 09.09.2020...
-
Seite 47: Parametrierung Über Einem Pc
Bedienungsanleitung EMGZ 321.EIP 9 Parametrierung über einem PC Der EMGZ321 Zugmessverstärker kann in einem Ethernet Netzwerk eingebunden werden und über einen Web-Browser (Internet Explorer 7) parametriert werden. Die Geräte haben eine statische IP-Adresse die über das Bedienpanel eingestellt werden kann. Die IP-Adresse wird nicht automatisch über DHCP bezogen. Bild 26: EMG321 Netzaufbau in einem LAN (Local Area Network). -
Seite 48: Parametrierung In Einen Netzwerk Über Einen Web-Browser
Bedienungsanleitung EMGZ 321.EIP 9.1 Parametrierung in einen Netzwerk über einen Web-Browser Um den EMGZ321 in ihre Ethernetumgebung einzubeten, kontaktieren Sie bitte Ihren IT-Systemadministrator. Stellen Sie sicher, dass der Verstärker EMGZ321 eine IP-Adresse in einem statischen Block (nicht von Server) zugewiesen wurde. Ist der Verstärker einmal im Netzwerk integriert, kann auf ihn mit der zugewiesenen Netzwerkadresse z.B. - Seite 49 Bedienungsanleitung EMGZ 321.EIP Bild 31: Bedienpanel mit Fernsteuerfunktion für den Ethernet-Betrieb Remote Control Hinweis Ein Mausklick auf die gewünschte Taste im Bedienpanel löst die Funktion aus.
- Seite 50 Bedienungsanleitung EMGZ 321.EIP Hinweis Im nächstfolgendem Bildschirm können die Parameter geändert werden in dem man den gewünschten Wert überschreibt. Im Tastenfeld „Save Changes“ speichert man die Änderung. Bild 26: Parametereinstellung Parameters 09.09.2020...
- Seite 51 Bedienungsanleitung EMGZ 321.EIP Bild 27: Offset-Kompensation und Kalibrierung über den Webbrowser Offset/Cal...
- Seite 52 Bedienungsanleitung EMGZ 321.EIP Bild 28: Ethernet-Einstellungen Bild 29: Systemeinstellung 09.09.2020...
-
Seite 53: Verbindung Des Emgz321-Verstärkers Mit Einem Pc
Bedienungsanleitung EMGZ 321.EIP 9.2 Verbindung des EMGZ321-Verstärkers mit einem PC Die Parametereinstellungen können auch mit einem PC oder Laptop direkt an den EMGZ321Verstärker vorgenommen werden. Dabei wird der PC über eine Peer-to- Peer-Verbindung mit dem Verstärker verbunden. Dieser Absatz behandelt die Konfiguration eines-Computers um mit einem EMGZ321 Verstärker zu kommunizieren. - Seite 54 Bedienungsanleitung EMGZ 321.EIP 7. Rechter Mausklick auf „Eigenschaften“ 8. Das Fenster „Eigenschaften von LAN-Verbindung“ öffnet sich 9. Wählen Sie die Verbindung „Internetprotokoll Version 4 (TCP/IPv4)“. 10. Wählen Sie „Eigenschaften“. Das entsprechende Fenster öffnet sich. 11. Wählen Sie „Folgende IP-Adresse verwenden:” 12.
- Seite 55 Bedienungsanleitung EMGZ 321.EIP Der Computer ist jetzt bereit um mit dem EMGZ321-Verstärker zu kommunizieren: 1. Öffnen Sie den Microsoft Internet Explorer oder Mizilla Firefox. 2. Die Default-Adresse des EMGZ321 ist 192.168.000.090. Wenn nichts geändert wurde, geben Sie diese IP-Adresse in das Eingabefeld ein (z.B. http://192.168.000.090) und bestätigen Sie mit „Enter“.
-
Seite 56: Mechanische Abmessungen
Bedienungsanleitung EMGZ 321.EIP 10 Mechanische Abmessungen Die EMGZ321 Baureihe ist erhältlich in drei verschiedenen Gehäusearten. Bild 30: Aussenabmessungen EMGZ321.R Gehäuse für DIN-Schienenmontage Ethernetanschluss: RJ-45 Stecker C309001d Bild 31: EMGZ321.S Gehäuse für Schalttafelmontage (RJ-45) C309002e 09.09.2020... - Seite 57 Bedienungsanleitung EMGZ 321.EIP Bild 32: Aussenabmessungen CMGZ309.W Gehäuse für Wandmontage C309003 Ethernetanschluss: M12 4-Pol D-kodiert Stecker...
-
Seite 58: Fehlersuche
Limiet 1 und 2 für plausible gewünscht. Werte (Kapitel 8.6) LCD-Anzeige ist dunkel. Keine Speisespannung Prüfe Verdrahtung (Kapitel 3.6- Verstärker reagiert nicht vorhanden 3.8). auf Tastenbefehle. Verstärker reagiert nicht Elektronikplatine oder FMS-Serviceabteilung auf Tastenbefehle. Folientastatur defekt. kontaktieren 09.09.2020... -
Seite 59: Technische Spezifikation
Bedienungsanleitung EMGZ 321.EIP 12 Technische Spezifikation 12.1 Technische Daten Parameter Spezifikation Anzahl Messstellen 2 Kanäle für 2 DMS-Aufnehmer @ 350Ω Aufnehmer Speisung 5 VDC, max. 60mA, hochstabil Bereich Eingangssignal 0 bis 9mV (max. 12.5mV) Auflösung A/D-Wandler ±8192 Digit (14 Bit) Messunsicherheit <0.05% Fn Prozessor Zykluszeit... - Seite 60 Bedienungsanleitung EMGZ 321.EIP FMS Force Measuring Systems AG FMS USA, Inc. FMS (UK) FMS (Italy) Aspstrasse 6 2155 Stonington Avenue Suite 119 Aspstrasse 6 Aspstrasse 6 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 (USA) 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) Tel.
