Geräteübersicht und Steuerelemente
5.2 Steuerelemente
Steuerelemente, Übersicht
5.2.1 Steuerelemente
16
7
8
9
a)
6
5
P_G_0105_SW

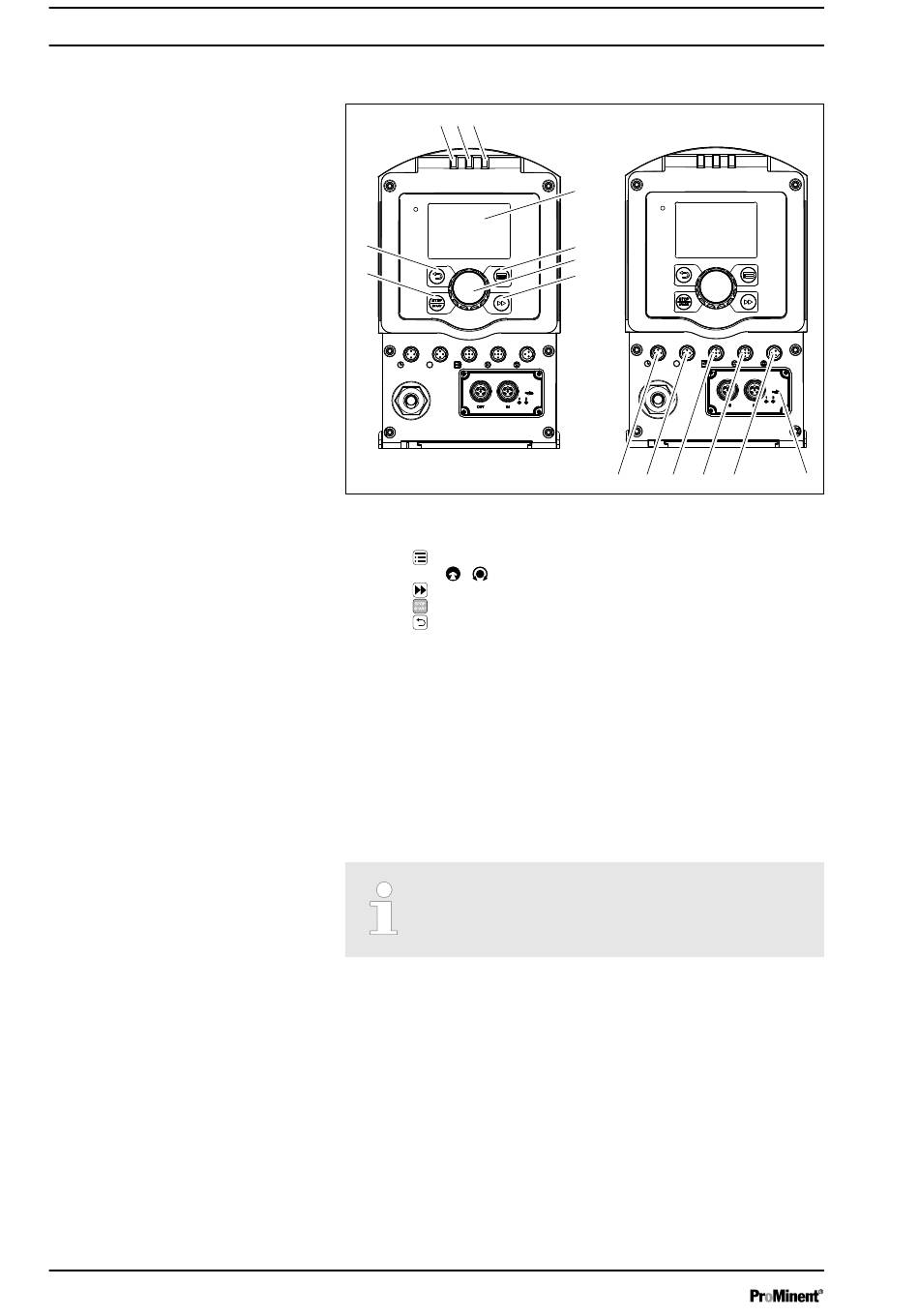

Abb. 4
1
LCD-Schirm
[Menü]
2
Taste
3
Clickwheel
4
Taste
[Ansaugen]
[STOP/START]
5
Taste
[Zurück]
6
Taste
7
Störmeldungsanzeige (rot)
8
Warnmeldungsanzeige (gelb)
9
Betriebsanzeige (grün)
10 Buchse "Config-I/O"
11 Buchse "Schlauchbruchmelder"
12 Buchse "externe Ansteuerung"
13 Buchse "Dosierüberwachung" (ohne Funktion)
14 Buchse "Niveauschalter"
15 Slot für Relais und Optionsmodule
Machen Sie sich mit Hilfe der Übersichten mit den
Tasten und den anderen Steuerelementen der Pumpe
vertraut!
b)
1
2
3
4
10 11
12
13
14
15
