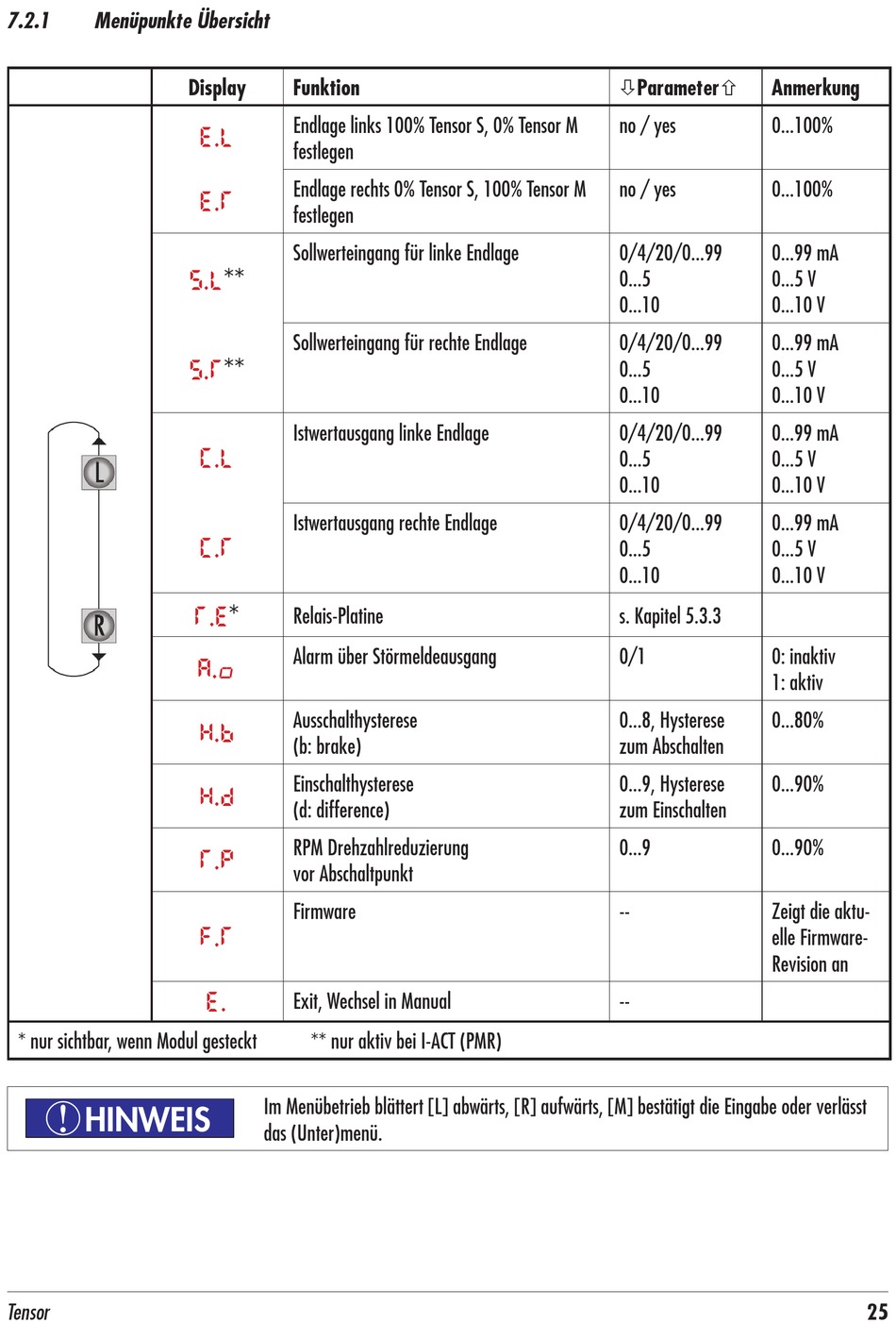

7.2.1 Menüpunkte Übersicht
* nur sichtbar, wenn Modul gesteckt
!
HINWEIS
Tensor
Display Funktion
Endlage links 100% Tensor S, 0% Tensor M
E.L
festlegen
Endlage rechts 0% Tensor S, 100% Tensor M
E.t
festlegen
Sollwerteingang für linke Endlage
S.L**
Sollwerteingang für rechte Endlage
S.t**
Istwertausgang linke Endlage
C.L
Istwertausgang rechte Endlage
C.t
t.E* Relais-Platine
Alarm über Störmeldeausgang
A.o
Ausschalthysterese
H.b
(b: brake)
Einschalthysterese
H.d
(d: difference)
RPM Drehzahlreduzierung
t.P
vor Abschaltpunkt
Firmware
F.t
E.
Exit, Wechsel in Manual
** nur aktiv bei I-ACT (PMR)
Im Menübetrieb blättert [L] abwärts, [R] aufwärts, [M] bestätigt die Eingabe oder verlässt
das (Unter)menü.
Anmerkung
Parameter
no / yes 0...100%
no / yes 0...100%
0/4/20/0...99 0...99 mA
0...5 0...5 V
0...10 0...10 V
0/4/20/0...99 0...99 mA
0...5 0...5 V
0...10 0...10 V
0/4/20/0...99 0...99 mA
0...5 0...5 V
0...10 0...10 V
0/4/20/0...99 0...99 mA
0...5 0...5 V
0...10 0...10 V
s. Kapitel 5.3.3
0/1 0: inaktiv
1: aktiv
0...8, Hysterese 0...80%
zum Abschalten
0...9, Hysterese 0...90%
zum Einschalten
0...9 0...90%
-- Zeigt die aktu-
elle Firmware-
Revision an
--
