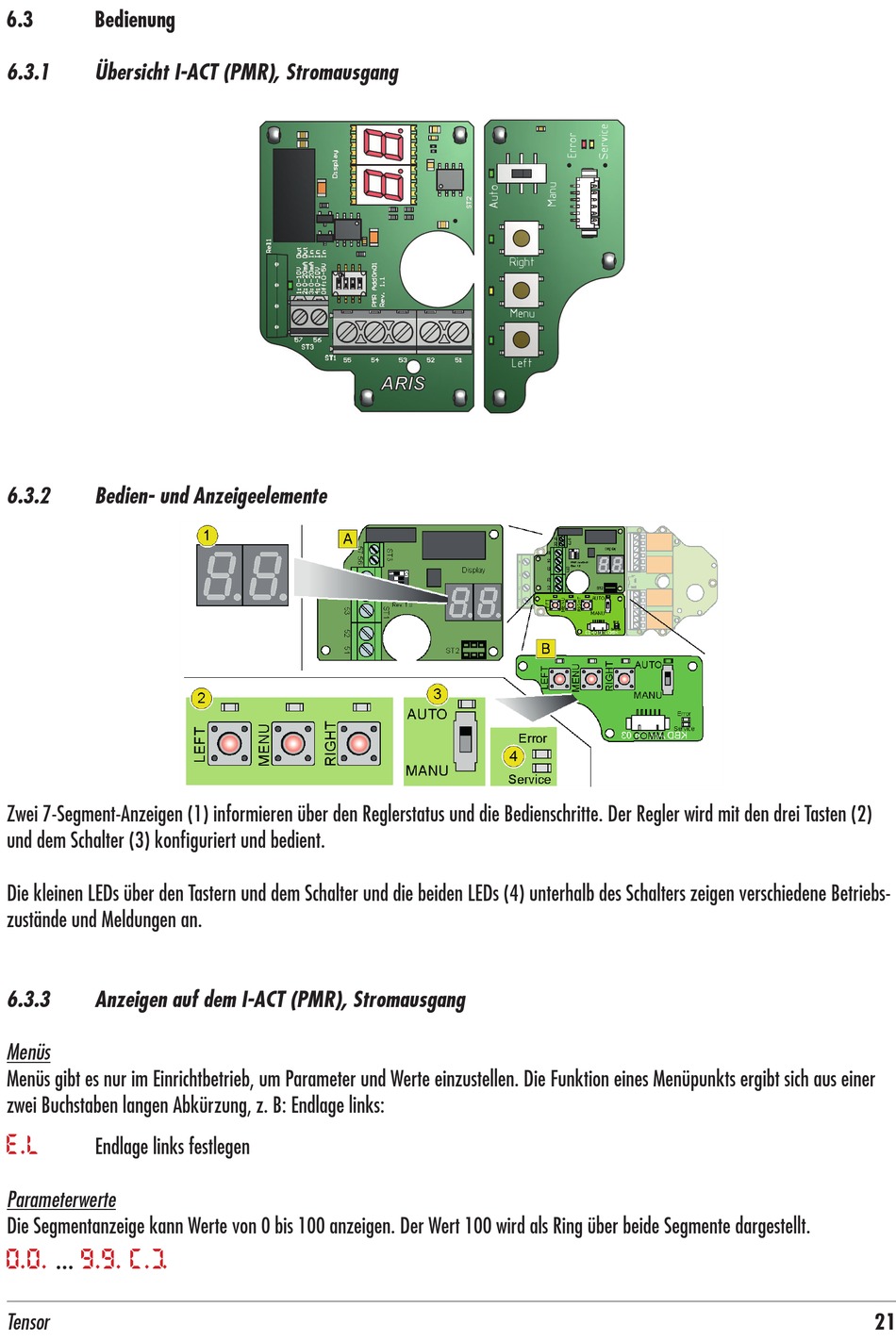

6.3

Bedienung

6.3.1 Übersicht I-ACT (PMR), Stromausgang
6.3.2

Bedien- und Anzeigeelemente

Zwei 7-Segment-Anzeigen (1) informieren über den Reglerstatus und die Bedienschritte. Der Regler wird mit den drei Tasten (2)
und dem Schalter (3) konfi guriert und bedient.
Die kleinen LEDs über den Tastern und dem Schalter und die beiden LEDs (4) unterhalb des Schalters zeigen verschiedene Betriebs-
zustände und Meldungen an.
6.3.3

Anzeigen auf dem I-ACT (PMR), Stromausgang

Menüs
Menüs gibt es nur im Einrichtbetrieb, um Parameter und Werte einzustellen. Die Funktion eines Menüpunkts ergibt sich aus einer
zwei Buchstaben langen Abkürzung, z. B: Endlage links:
E.L
Endlage links festlegen
Parameterwerte
Die Segmentanzeige kann Werte von 0 bis 100 anzeigen. Der Wert 100 wird als Ring über beide Segmente dargestellt.
...
0.0. 9.9. (.).
Tensor
6
D
C
B
A
6
5 4
Right
Menu
Left
5 4
3 2
Rohmasse Material Mat.-Zustand / Behandlung
Projektion
Allgemeintoleranzen
ISO 2768-mk
Massstab
Ind. Name Datum Änderung
3 2
1
D
C
B
Bemerkungen / Lieferant
Ersetzt durch
Ersatz für
A
3D-Modell KBD AddOn 03.iam
Gezeichnet MA 31.03.2015
Geprüft
Freigabe
Zeichnungsnummer Index
KBD AddOn 03
1
