HINWEIS
5.2

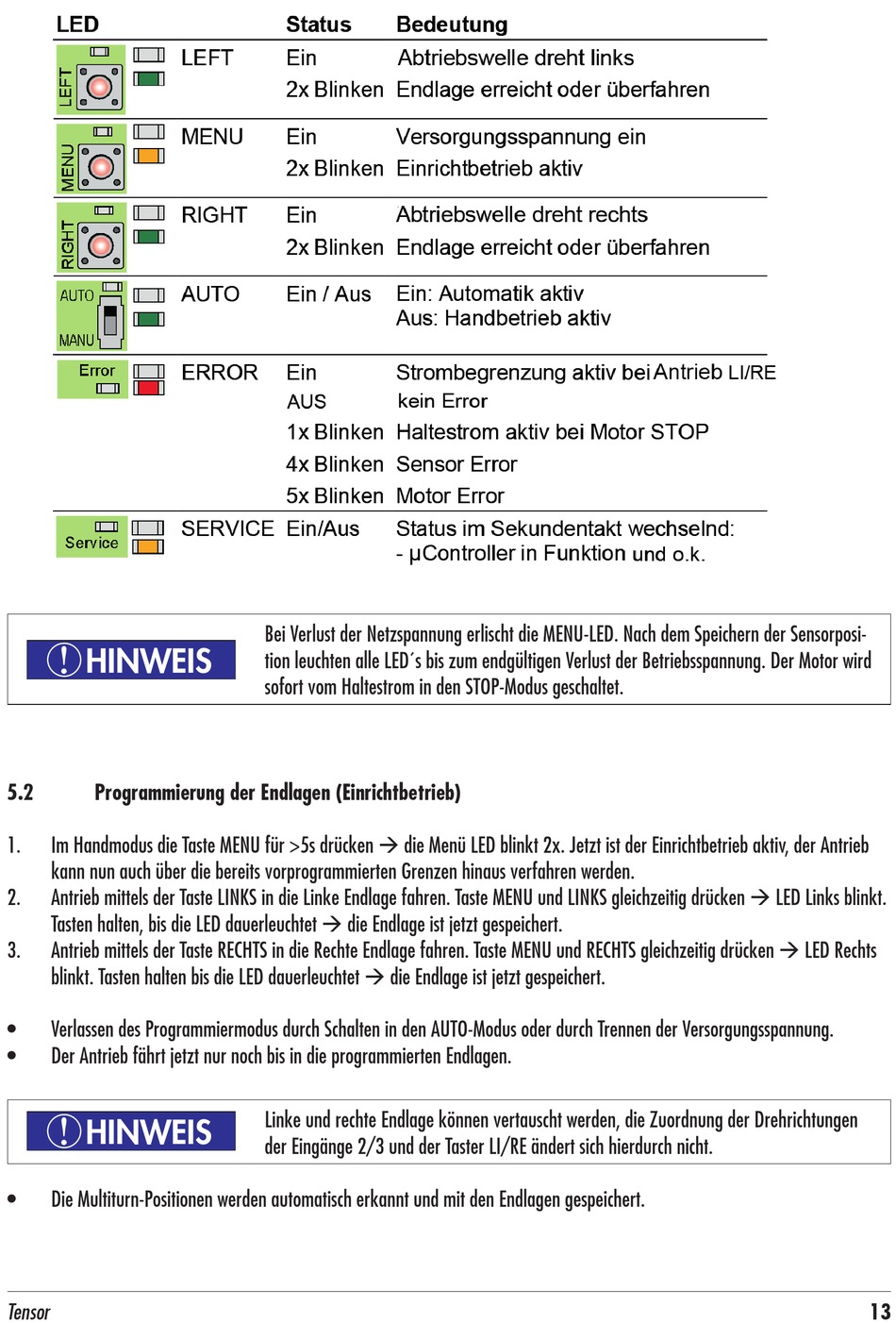

Programmierung der Endlagen (Einrichtbetrieb)

1. Im Handmodus die Taste MENU für >5s drücken  die Menü LED blinkt 2x. Jetzt ist der Einrichtbetrieb aktiv, der Antrieb
kann nun auch über die bereits vorprogrammierten Grenzen hinaus verfahren werden.
2. Antrieb mittels der Taste LINKS in die Linke Endlage fahren. Taste MENU und LINKS gleichzeitig drücken  LED Links blinkt.
Tasten halten, bis die LED dauerleuchtet  die Endlage ist jetzt gespeichert.
3. Antrieb mittels der Taste RECHTS in die Rechte Endlage fahren. Taste MENU und RECHTS gleichzeitig drücken  LED Rechts
blinkt. Tasten halten bis die LED dauerleuchtet  die Endlage ist jetzt gespeichert.
• Verlassen des Programmiermodus durch Schalten in den AUTO-Modus oder durch Trennen der Versorgungsspannung.
• Der Antrieb fährt jetzt nur noch bis in die programmierten Endlagen.
!
HINWEIS
• Die Multiturn-Positionen werden automatisch erkannt und mit den Endlagen gespeichert.
Tensor
Bei Verlust der Netzspannung erlischt die MENU-LED. Nach dem Speichern der Sensorposi-
tion leuchten alle LED´s bis zum endgültigen Verlust der Betriebsspannung. Der Motor wird
sofort vom Haltestrom in den STOP-Modus geschaltet.
Linke und rechte Endlage können vertauscht werden, die Zuordnung der Drehrichtungen
der Eingänge 2/3 und der Taster LI/RE ändert sich hierdurch nicht.
