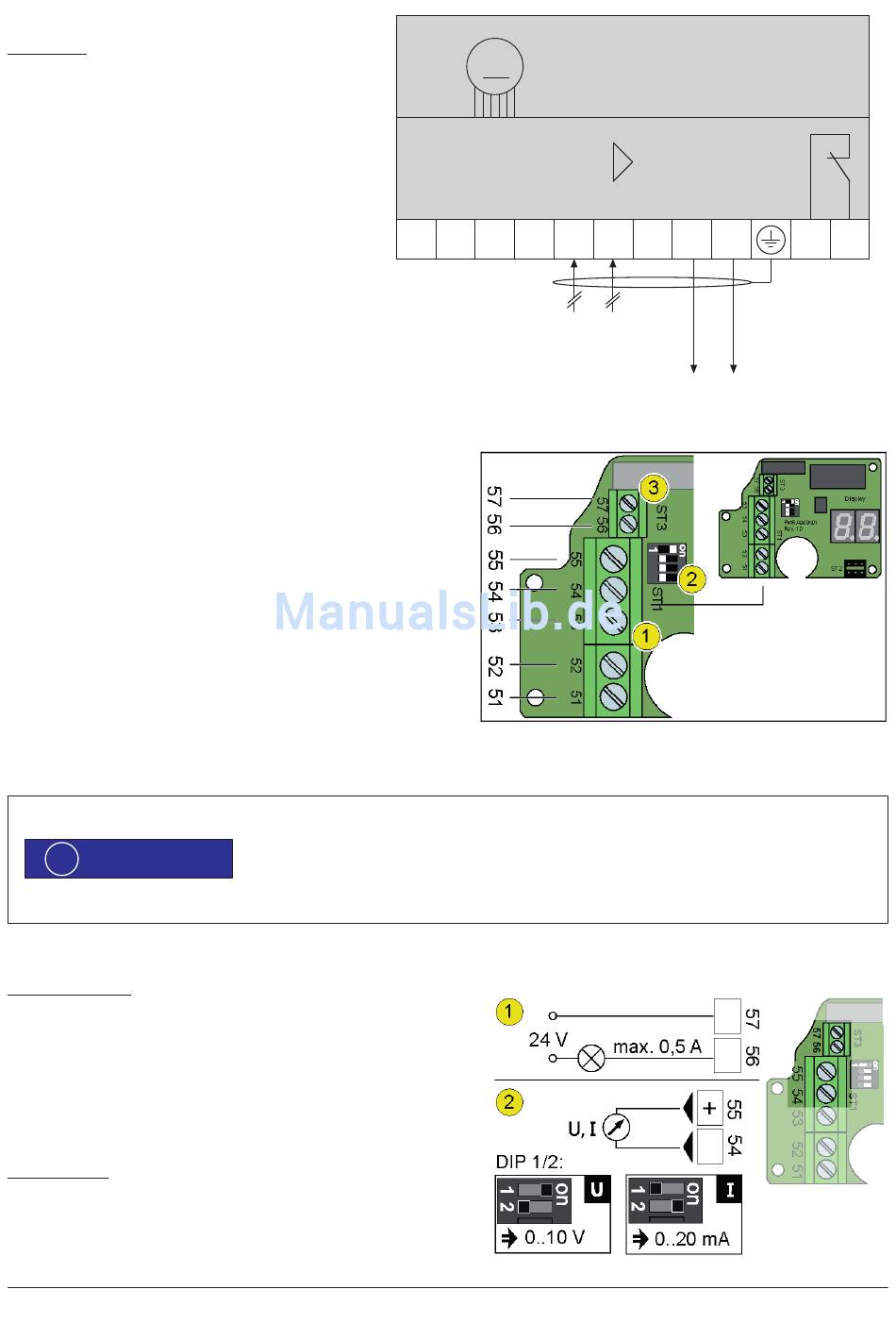

ARIS Tensor Betriebsanleitung Seite 19

Basisplatine
L Phase / Versorgung 85..265 VAC
N Neutralleiter
2 ohne Funktion, bei gesteckter PMR Platine
3 ohne Funktion, bei gesteckter PMR Platine
57/56 Meldeausgang, potentialfreier Öffner, max. 200 V
oder 0,5 A und max. 10 W
55 Istwertausgang, +
54 Istwertausgang, Masse
53 + 5 V-Versorgung
52 Sollwerteingang
51 Sollwerteingang, Masse
!
HINWEIS
Störmeldeausgang
Der Meldeausgang (1) Pin 56 / 57 arbeitet als potentialfrei
betätigter Öffner. Die Belastbarkeit des Kontakts ist
max. 200 V-Anschluss
max. 0,5 A
max 10 W
Istwertausgang
Der Ausgang (2) an Pin 54 / Signalanschlüsse 55 stellt je nach DIP-
Schalterstellung eine Spannung oder einen Strom bereit.
Der Ausgang ist galvanisch von den übrigen Anschlüssen getrennt.
Tensor
N
85–265 V (AC)
24 V (AC)
Alle Antriebe werden werksseitig voreingestellt. Bei Veränderung der DIP-Schalter sind die
hier aufgeführten Anweisungen zu beachten!
Die Funktion der Ein- und Ausgänge an Pin 51 bis 55 (1) wird per DIP-Schalter (2) festge-
legt, siehe Kapitel 6.2. Der Meldeausgang (3) wird zur Betriebsüberwachung genutzt.
M
I-ACT
+
–
L
2 3 51 52
0(4)–20 mA (DC)
optional 0–10 V (DC)
– +
54 55
53 56
Störmelde-
ausgang
(potentialfrei)
0–20 mA (DC)
57
