Inbetriebnahme; Elektrischer Anschluss; Schaltplan - ARIS Tensor Betriebsanleitung

4.5

Inbetriebnahme

4.5.1

Elektrischer Anschluss

WARNUNG
Antrieb wie folgt anschließen (Anschlussplan siehe Kapitel 4.5.2):
• Schutzleiter der Versorgungsleitung an vorgesehene Schutzleiteranschluss anschließen.
• Neutralleiter N an Klemme N anschließen. Die Phase L an Klemme L anschließen.
• Für den Anschluss verbindlich ist jeweils der Anschlussplan im Antrieb.
Vor dem ersten Einschalten überprüfen Sie:
• Ist der Antrieb äußerlich unbeschädigt?
• Ist die mechanische Befestigung in Ordnung?
• Ist der elektrische Anschluss ordnungsgemäß erfolgt?
• Kontrolle, ob Stromart, Netzspannung und Frequenz mit den Motordaten (siehe Typenschilder auf Haube und im Antrieb)
übereinstimmen.
• Kabelverschraubungen passend zur Anschlussleitung einsetzen.
• Beachten Sie unbedingt den in der Haube eingeklebten Schaltplan.
• Für Kleinspannungen sind separate, ggf. abgeschirmte Leitungen zu verwenden.
• Vor Inbetriebnahme des Antriebes Endlagen programmieren (siehe Kapitel 7.2.4.3).

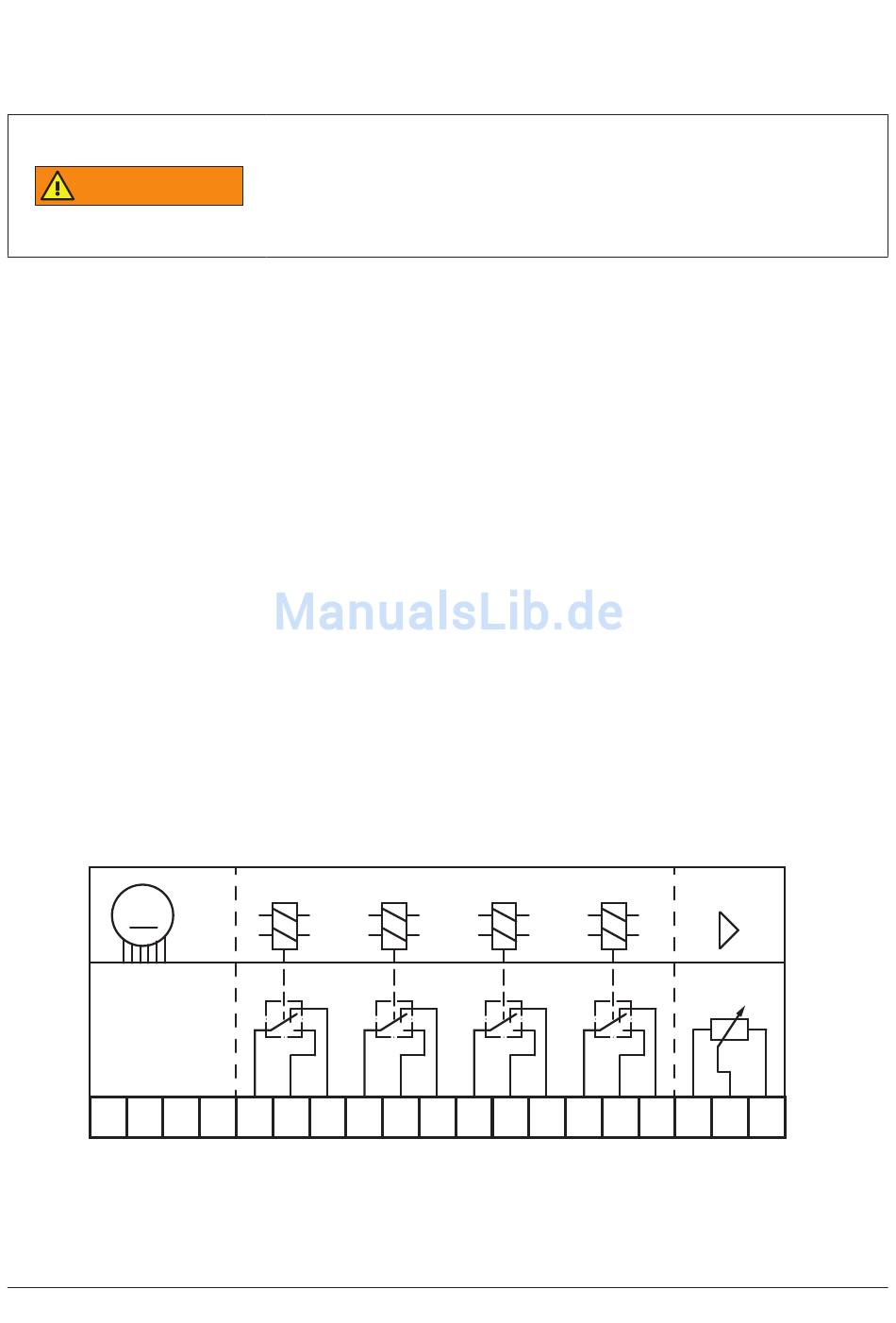

4.5.2

Schaltplan

M
2 3
N L
85...265 V (AC)
Tensor
Gefährliche Spannung: Stromschlag möglich!
• Die Inbetriebnahme des Antriebs darf nur durch Fachpersonal erfolgen!
• Vor dem Öffnen des Stellantriebes spannungsfrei schalten.
• Bei der elektrischen Installation und Inbetriebnahme sind die geltenden
Vorschriften zu beachten.
S1 S2
Option
6 7 8 9 10 11 12 13 14 15 16 17
S3 S4 Poti
Option
18 19 20
11
