HINWEIS

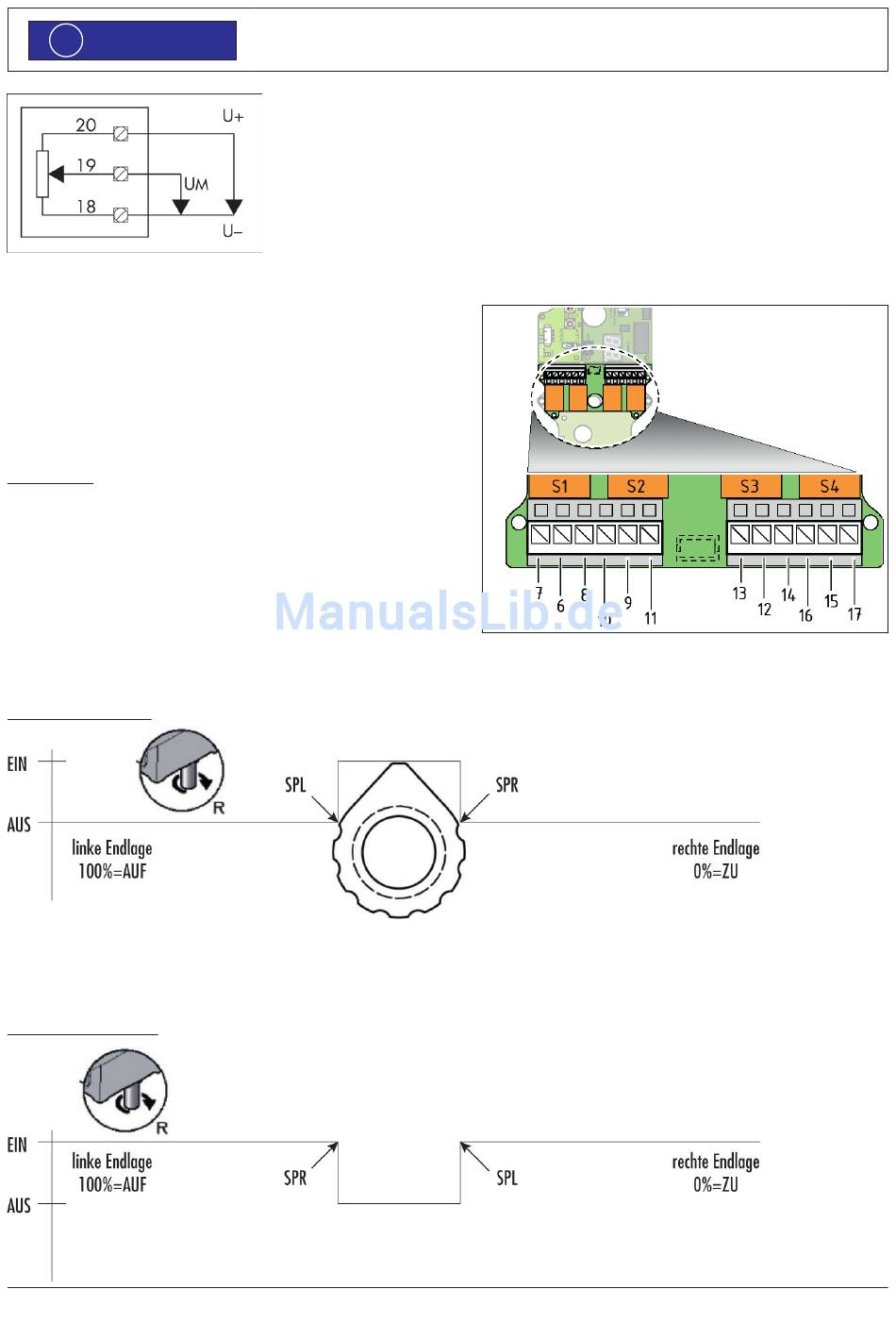

5.3.3 Zusätzliche Weghilfsschalter S1-S4
(Zusatzplatine)
Die Zusatzplatine ZW stellt Ausgänge für bis zu vier zusätzliche
Wegschalter bereit, die frei programmierbar sind.
Schaltpunkte
Es können je Relais ein LINKER und ein RECHTER Schaltpunkt defi niert
werden.
Beim Verfahren von LINKS nach RECHTS (Richtung ZU) gilt für die
Übergänge:
- SPL Linker Schaltpunkt schaltet von AUS nach EIN
- SPR Rechter Schaltpunkt schaltet von EIN nach AUS
Beispiel Nocke positiv
Durch die Defi nition und Position dieser beiden Schaltpunkte können verschiedene Schaltmuster (Nockenformen) frei defi niert
werden.
Beispiel Nocke negativ (durch Vertauschen der Schaltpunkte aus gleicher Drehrichtung)
16
Das Potentiometermodul muss grundsätzlich in der Spannungsteilerschaltung ausgewertet
werden.
