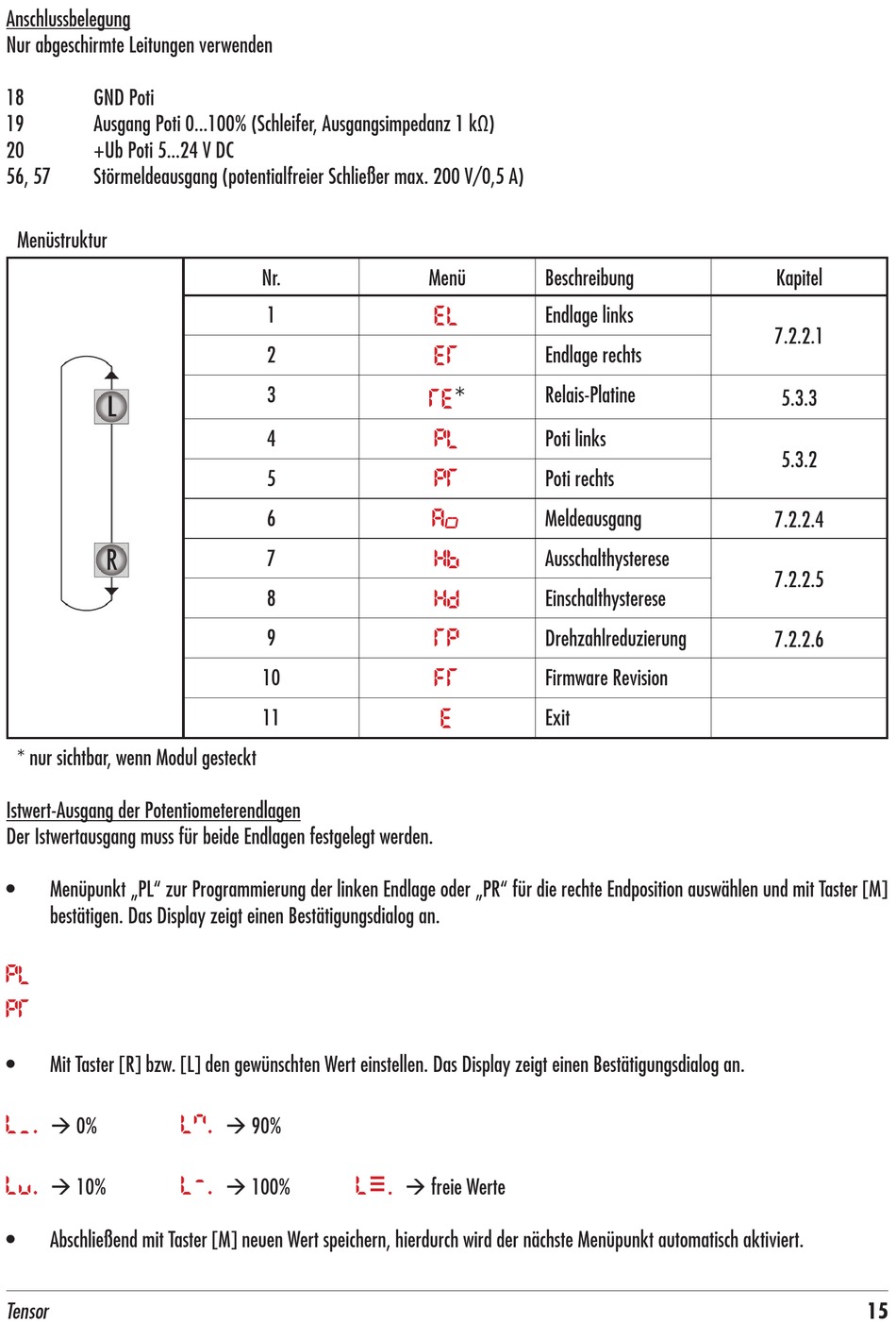

ARIS Tensor Betriebsanleitung Seite 15

Anschlussbelegung
Nur abgeschirmte Leitungen verwenden
18 GND Poti
19 Ausgang Poti 0...100% (Schleifer, Ausgangsimpedanz 1 kΩ)
20 +Ub Poti 5...24 V DC
56, 57 Störmeldeausgang (potentialfreier Schließer max. 200 V/0,5 A)
Menüstruktur
* nur sichtbar, wenn Modul gesteckt
Istwert-Ausgang der Potentiometerendlagen
Der Istwertausgang muss für beide Endlagen festgelegt werden.
• Menüpunkt „PL" zur Programmierung der linken Endlage oder „PR" für die rechte Endposition auswählen und mit Taster [M]
bestätigen. Das Display zeigt einen Bestätigungsdialog an.
PL
Pt
• Mit Taster [R] bzw. [L] den gewünschten Wert einstellen. Das Display zeigt einen Bestätigungsdialog an.
L_.
 0%
Lw.
 10%
• Abschließend mit Taster [M] neuen Wert speichern, hierdurch wird der nächste Menüpunkt automatisch aktiviert.
Tensor
Nr.
1
2
3
4
5
6
7
8
9
10
11
L n .
 90%
L _ .
 100%
Menü
El
Et
tE*
PL
Pt
Ao
Hb
Hd
tP
Ft
E
L≡.
 freie Werte
Beschreibung
Endlage links
Endlage rechts
Relais-Platine
Poti links
Poti rechts
Meldeausgang
Ausschalthysterese
Einschalthysterese
Drehzahlreduzierung
Firmware Revision
Exit
Kapitel
7.2.2.1
5.3.3
5.3.2
7.2.2.4
7.2.2.5
7.2.2.6
15
