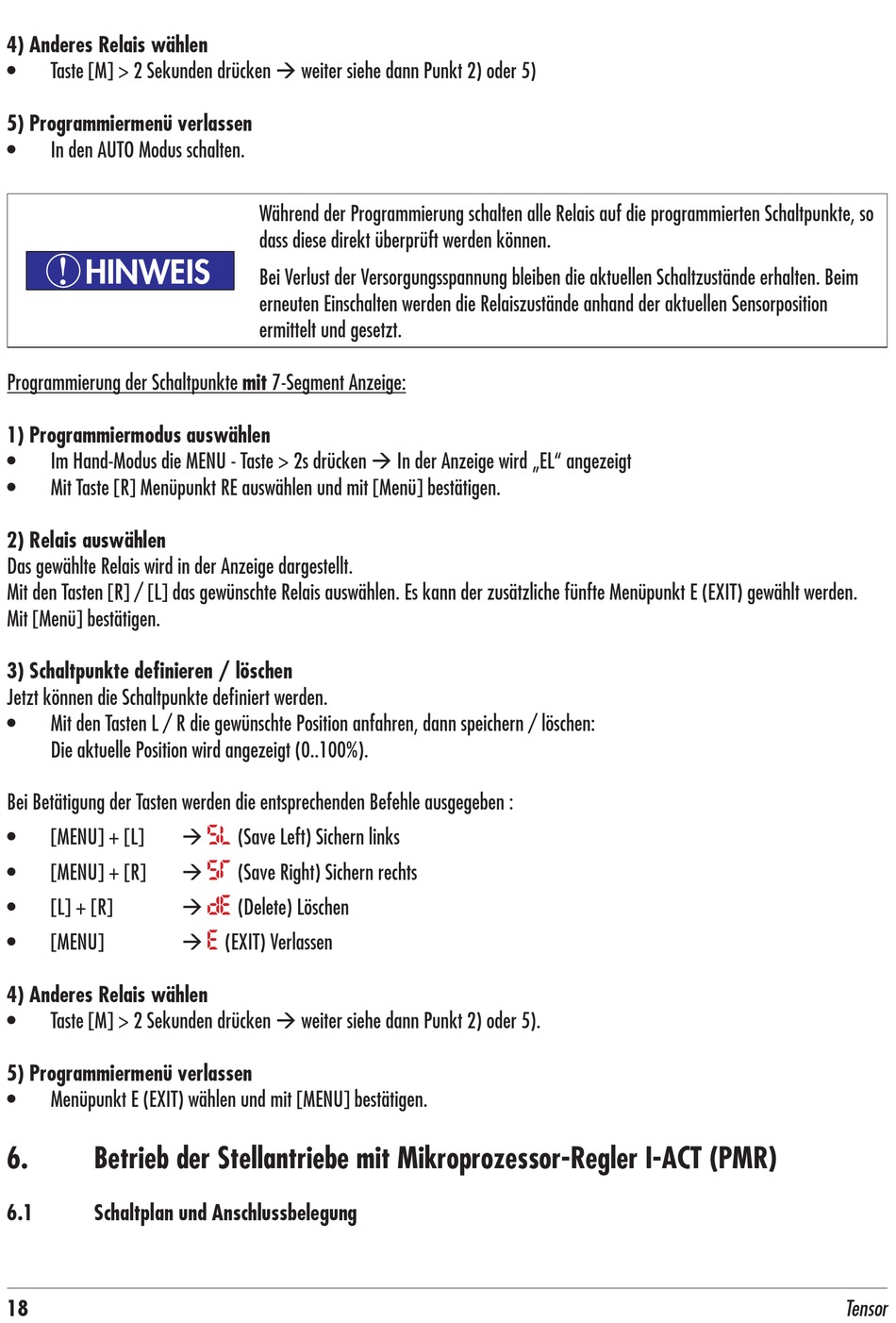

4) Anderes Relais wählen
• Taste [M] > 2 Sekunden drücken  weiter siehe dann Punkt 2) oder 5)
5) Programmiermenü verlassen
• In den AUTO Modus schalten.
!
HINWEIS
Programmierung der Schaltpunkte mit 7-Segment Anzeige:
1) Programmiermodus auswählen
• Im Hand-Modus die MENU - Taste > 2s drücken  In der Anzeige wird „EL" angezeigt
• Mit Taste [R] Menüpunkt RE auswählen und mit [Menü] bestätigen.
2) Relais auswählen
Das gewählte Relais wird in der Anzeige dargestellt.
Mit den Tasten [R] / [L] das gewünschte Relais auswählen. Es kann der zusätzliche fünfte Menüpunkt E (EXIT) gewählt werden.
Mit [Menü] bestätigen.
3) Schaltpunkte definieren / löschen
Jetzt können die Schaltpunkte definiert werden.
• Mit den Tasten L / R die gewünschte Position anfahren, dann speichern / löschen:
Die aktuelle Position wird angezeigt (0..100%).
Bei Betätigung der Tasten werden die entsprechenden Befehle ausgegeben :
• [MENU] + [L]
• [MENU] + [R]
• [L] + [R]
• [MENU]
4) Anderes Relais wählen
• Taste [M] > 2 Sekunden drücken  weiter siehe dann Punkt 2) oder 5).
5) Programmiermenü verlassen
• Menüpunkt E (EXIT) wählen und mit [MENU] bestätigen.
6.

Betrieb der Stellantriebe mit Mikroprozessor-Regler I-ACT (PMR)

6.1

Schaltplan und Anschlussbelegung

18
Während der Programmierung schalten alle Relais auf die programmierten Schaltpunkte, so
dass diese direkt überprüft werden können.
Bei Verlust der Versorgungsspannung bleiben die aktuellen Schaltzustände erhalten. Beim
erneuten Einschalten werden die Relaiszustände anhand der aktuellen Sensorposition
ermittelt und gesetzt.
SL
(Save Left) Sichern links

St
(Save Right) Sichern rechts

dE
(Delete) Löschen

E
(EXIT) Verlassen

