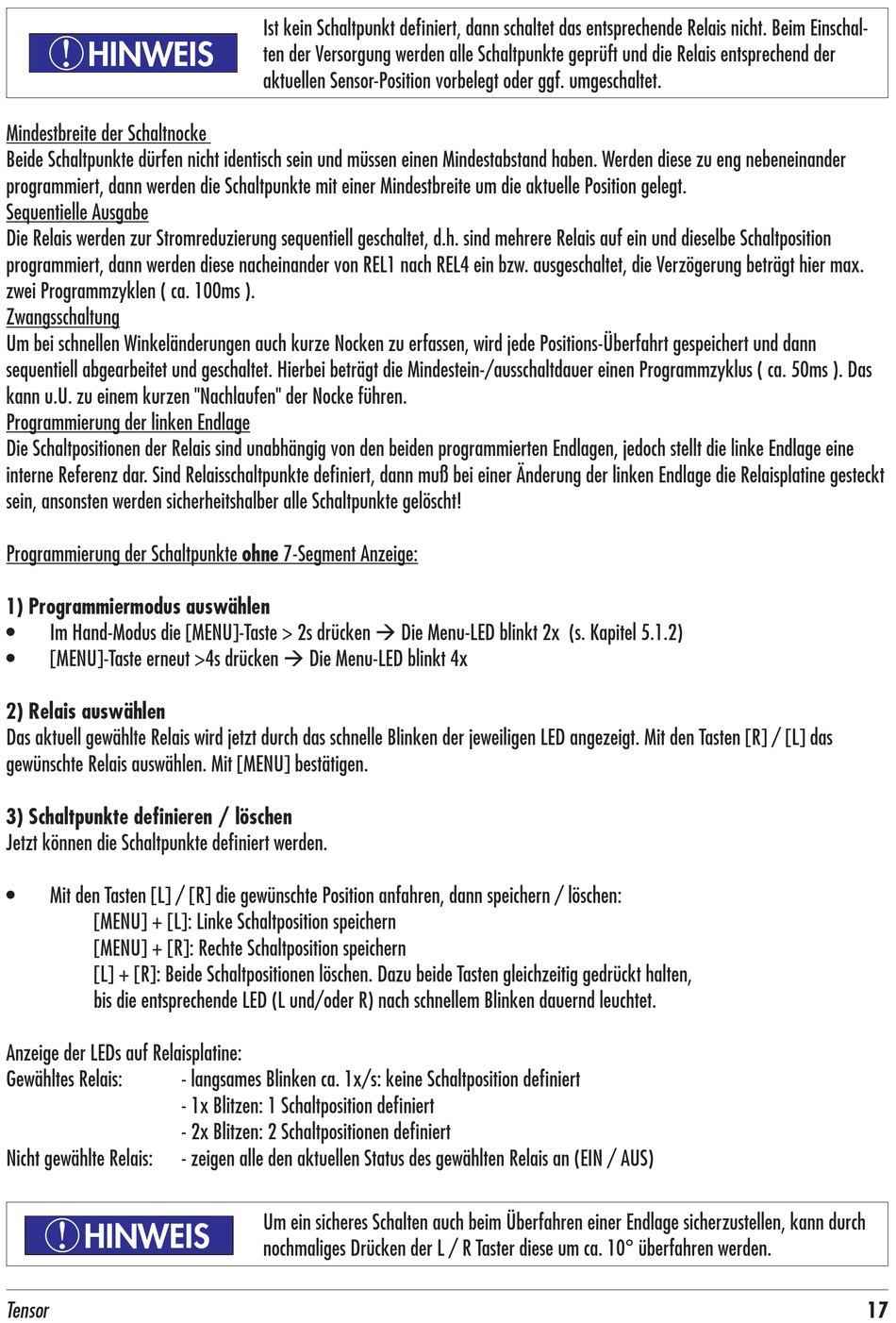

HINWEIS
Mindestbreite der Schaltnocke
Beide Schaltpunkte dürfen nicht identisch sein und müssen einen Mindestabstand haben. Werden diese zu eng nebeneinander
programmiert, dann werden die Schaltpunkte mit einer Mindestbreite um die aktuelle Position gelegt.
Sequentielle Ausgabe
Die Relais werden zur Stromreduzierung sequentiell geschaltet, d.h. sind mehrere Relais auf ein und dieselbe Schaltposition
programmiert, dann werden diese nacheinander von REL1 nach REL4 ein bzw. ausgeschaltet, die Verzögerung beträgt hier max.
zwei Programmzyklen ( ca. 100ms ).
Zwangsschaltung
Um bei schnellen Winkeländerungen auch kurze Nocken zu erfassen, wird jede Positions-Überfahrt gespeichert und dann
sequentiell abgearbeitet und geschaltet. Hierbei beträgt die Mindestein-/ausschaltdauer einen Programmzyklus ( ca. 50ms ). Das
kann u.U. zu einem kurzen "Nachlaufen" der Nocke führen.
Programmierung der linken Endlage
Die Schaltpositionen der Relais sind unabhängig von den beiden programmierten Endlagen, jedoch stellt die linke Endlage eine
interne Referenz dar. Sind Relaisschaltpunkte definiert, dann muß bei einer Änderung der linken Endlage die Relaisplatine gesteckt
sein, ansonsten werden sicherheitshalber alle Schaltpunkte gelöscht!
Programmierung der Schaltpunkte ohne 7-Segment Anzeige:
1) Programmiermodus auswählen
• Im Hand-Modus die [MENU]-Taste > 2s drücken  Die Menu-LED blinkt 2x (s. Kapitel 5.1.2)
• [MENU]-Taste erneut >4s drücken  Die Menu-LED blinkt 4x
2) Relais auswählen
Das aktuell gewählte Relais wird jetzt durch das schnelle Blinken der jeweiligen LED angezeigt. Mit den Tasten [R] / [L] das
gewünschte Relais auswählen. Mit [MENU] bestätigen.
3) Schaltpunkte definieren / löschen
Jetzt können die Schaltpunkte definiert werden.
• Mit den Tasten [L] / [R] die gewünschte Position anfahren, dann speichern / löschen:
[MENU] + [L]: Linke Schaltposition speichern
[MENU] + [R]: Rechte Schaltposition speichern
[L] + [R]: Beide Schaltpositionen löschen. Dazu beide Tasten gleichzeitig gedrückt halten,
bis die entsprechende LED (L und/oder R) nach schnellem Blinken dauernd leuchtet.
Anzeige der LEDs auf Relaisplatine:
Gewähltes Relais:
Nicht gewählte Relais:
!
HINWEIS
Tensor
Ist kein Schaltpunkt definiert, dann schaltet das entsprechende Relais nicht. Beim Einschal-
ten der Versorgung werden alle Schaltpunkte geprüft und die Relais entsprechend der
aktuellen Sensor-Position vorbelegt oder ggf. umgeschaltet.
- langsames Blinken ca. 1x/s: keine Schaltposition definiert
- 1x Blitzen: 1 Schaltposition definiert
- 2x Blitzen: 2 Schaltpositionen definiert
- zeigen alle den aktuellen Status des gewählten Relais an (EIN / AUS)
Um ein sicheres Schalten auch beim Überfahren einer Endlage sicherzustellen, kann durch
nochmaliges Drücken der L / R Taster diese um ca. 10° überfahren werden.
