7.

Betrieb des I-ACT (PMR), Stromausgang

!
HINWEIS
7.1

Automatik- und Handbetrieb

7.1.1

Betriebsarten

Der Regler arbeitet in drei Betriebsarten:
• Automatik: Regelbetrieb mit Überwachung
• Handbetrieb: Manueller Links-/Rechtslauf des Antriebs
• Einrichtbetrieb: Parametrieren des Reglers.
7.1.2

Betriebsart wechseln

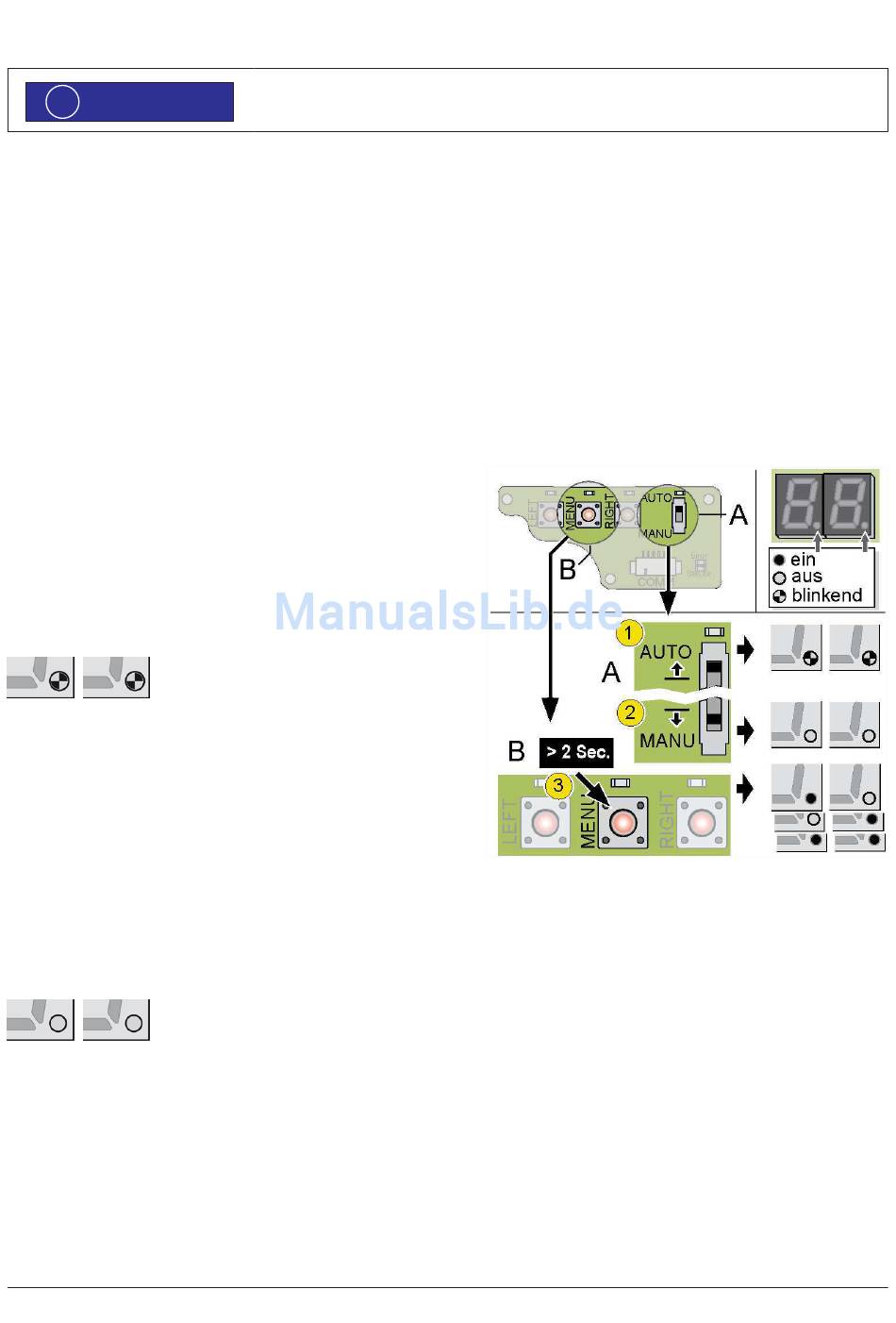

Die Betriebsarten werden per Schalter (A) und Taster (B) gewechselt.
Die beiden 7 Segmentfelder zeigen mit den Dezimal-punkten die
aktuelle Betriebsart an.
7.1.3

Automatikbetrieb

Schalter in Stellung AUTO (1) schieben.
Beide Punkte blinken abwechselnd mit 1 Hz; zusätzlich leuchtet die
LED oberhalb des Schalters. Die Regelung ist aktiv.
Der Stellantrieb wird über Signale vom Sollwerteingang
angesteuert. Die Regelung überwacht die Anfahrt der
Endpositionen und Änderungen von Eingangssignalen. Die drei
Taster sind ohne Funktion.
7.1.4

Handbetrieb

Schalter in Stellung MANU (2) schieben
Beide Punkte und die LED über dem Schalter sind aus. Die Regelung ist aktiv und wartet auf Eingaben per Taster.
Der Stellantrieb wird über die beiden Taster [R] und [L] bedient. Die Motorsteuerung ist aktiv und schaltet den Motor bei Erreichen
einer Endposition ab.
• Taster [R] gedrückt halten, um den Antrieb rechts zu drehen. Die beiden Segmente zeigen eine im Uhrzeigersinn umlaufende
Strichfolge solange der Antrieb dreht.
• Taster [L] gedrückt halten, um den Motor links zu drehen. Die LED über dem gedrückten Taster leuchtet. Die beiden Segmente
zeigen eine gegen den Uhrzeigersinn umlaufende Strichfolge solange der Antrieb dreht. Bei Erreichen einer Endposition blinkt
die LED über der betätigten Taste zweimal auf.
• Taster [M] gedrückt halten. Nach 2 Sekunden wechselt der Regler in den Einrichtbetrieb. Die LED über dem Taster blinkt 2x auf.
Tensor
Die Elektronik des I-ACT (PMR) funktioniert wie ein PID-Regler
23
