8 – 6
Wartung und Instandsetzung
8.6

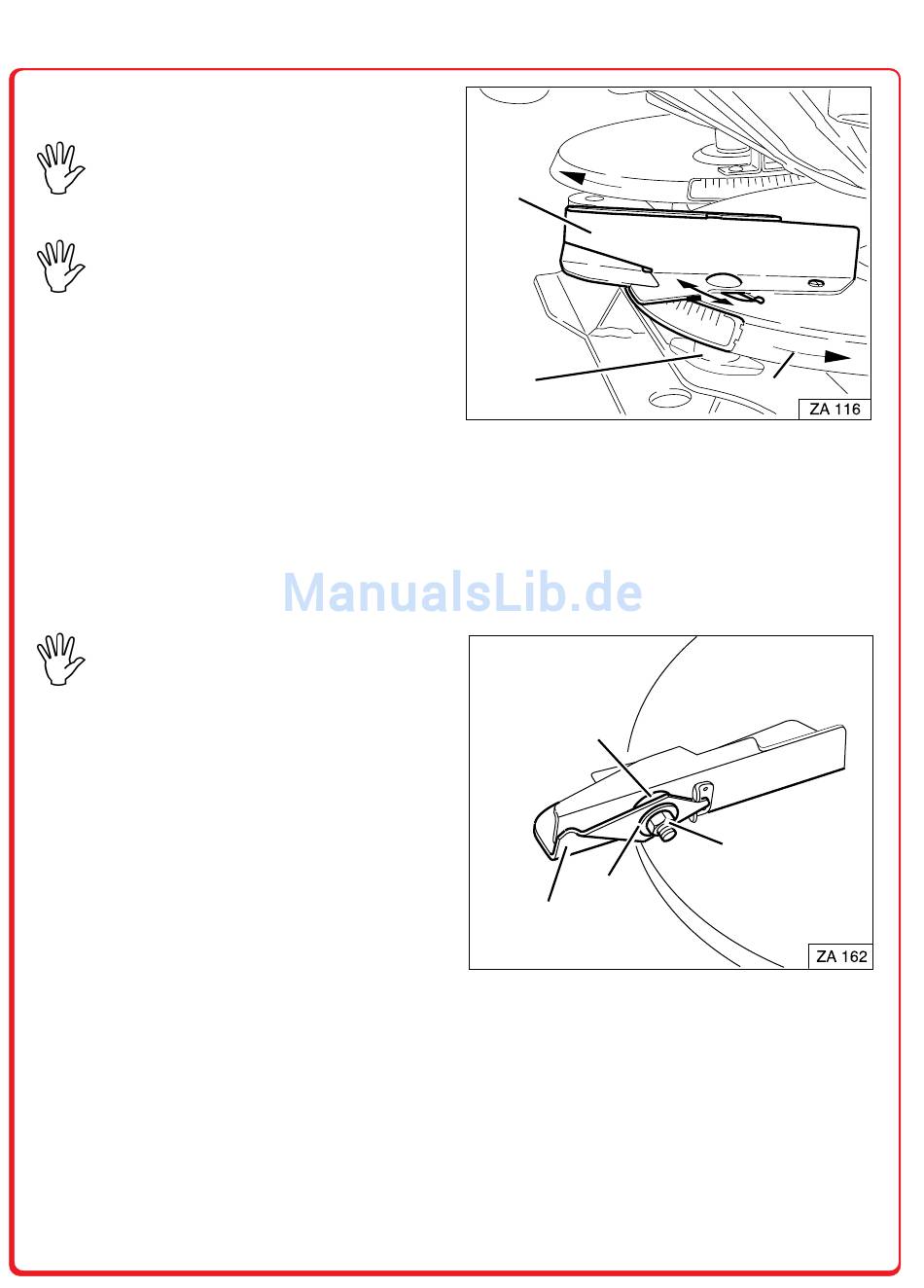

Streuschaufeln wechseln
Die Streuschaufeln auswechseln,
sobald Durchbrüche durch Abrieb
erkennbar sind.
Auf korrekte Montage der Streu-
schaufeln achten. Die offene Sei-
te der U-förmigen Streuschaufeln
(1) weist in Drehrichtung (2).
Die rechten und linken Streu-
schaufeln nicht vertauschen!
Streuschaufel wie folgt wechseln:
-
Flügelmutter (3) entfernen und Streu-
schaufel (1) auswechseln.
-
Flügelmutter (3) wieder festziehen.
8.7
Schwenkflügel wechseln
Die Schwenkflügel auswechseln,
sobald Durchbrüche durch Abrieb
erkennbar sind.
Schwenkflügel wie folgt auswechseln:
-
Selbstsichernde Mutter (1) entfernen.
-
Tellerfedern (2) abnehmen.
-
Schwenkflügel (3) auswechseln.
-
Kunststoffscheibe (4) gegebenenfalls er-
neuern.
-
Tellerfedern (2) wechselsinnig aufein-
anderschichten (nicht stapeln).
-
Selbstsichernde Messingmutter (1) mit ei-
nem Drehmoment von 6 - 7 Nm anziehen,
so daß der Schwenkflügel noch von Hand
verschwenkbar ist, aber im Einsatz nicht
selbständig nach oben schwenkt.
1
3
4
2
3
2
1
