Zentrifugalstreuer
Inhaltsverzeichnis

Werbung

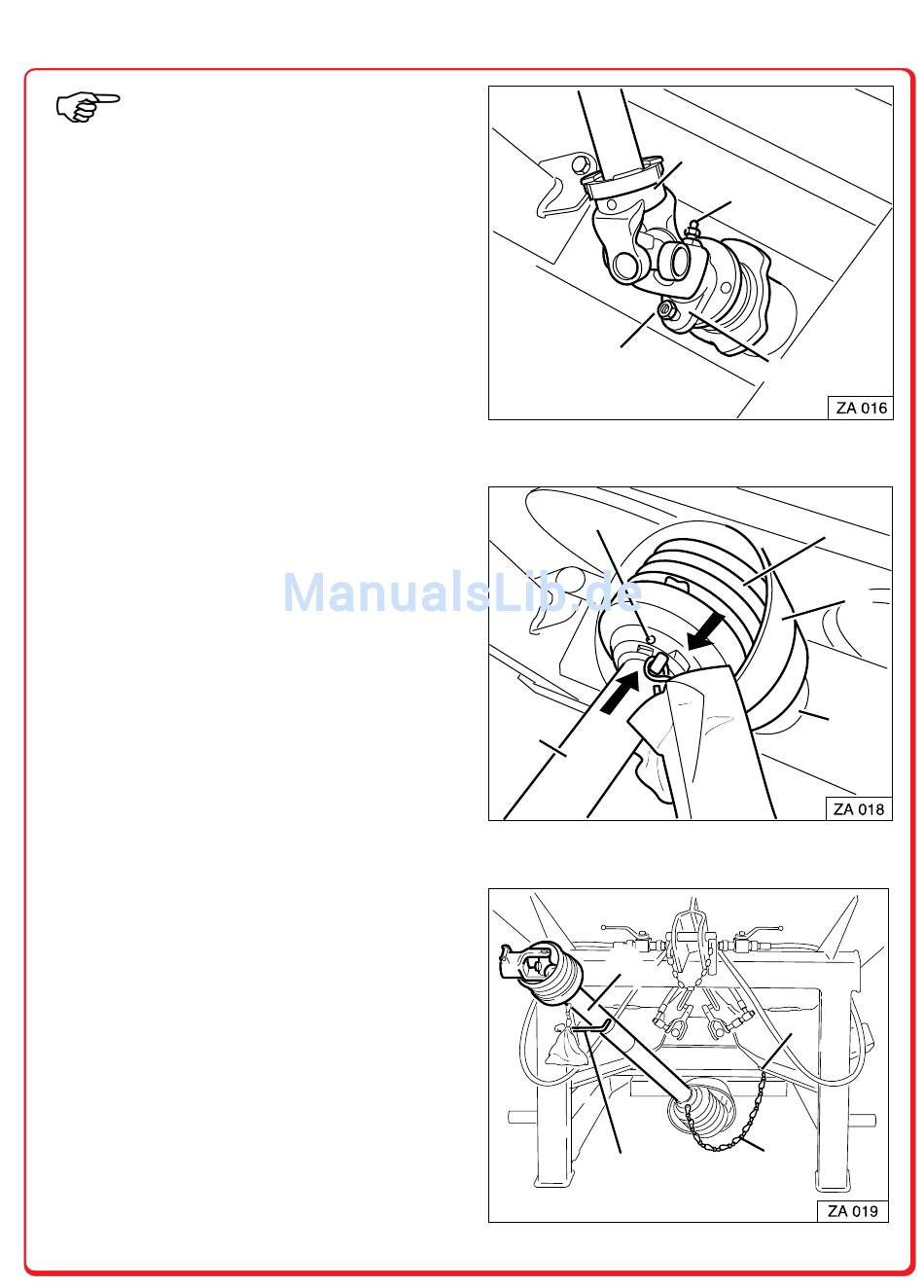

Vor Aufstecken der Gelenkwelle
die Getriebeeingangswelle reini-
gen und einfetten.
-
Schmiernippel (1) lösen.
-
Gelenkwelle (2) aufstecken.
-
Anschlußgabel (3) mit Abscherschraube
(4) befestigen.
-
Schmiernippel (1) eindrehen.
Schutztrichter und Gelenkwellenschutz mon-
tieren:
-
Schutztrichter (1) auf den Getriebehals (2)
aufstecken.
-
Schutztrichter verdrehen und auf dem
Getriebehals sichern.
-
Schutzhälfte (3) aufschieben.
-
Schutztrichter (4) in Montageposition dre-
hen.
-
Arretierungsschraube (5) eindrehen.
-
Maschine nach vorne kippen.
-
Zweite Gelenkwellenhälfte (1) aufstecken
und in Halterung (2) legen.
-
Schutzrohr mit Kette (3) an der dafür vorge-
sehenen Halteöse (4) sichern.
Übernahme und Montage der Gelenkwelle
3
2
1
4
5
1
2
4 - 3
3
4
1
2
4
3
