8.4

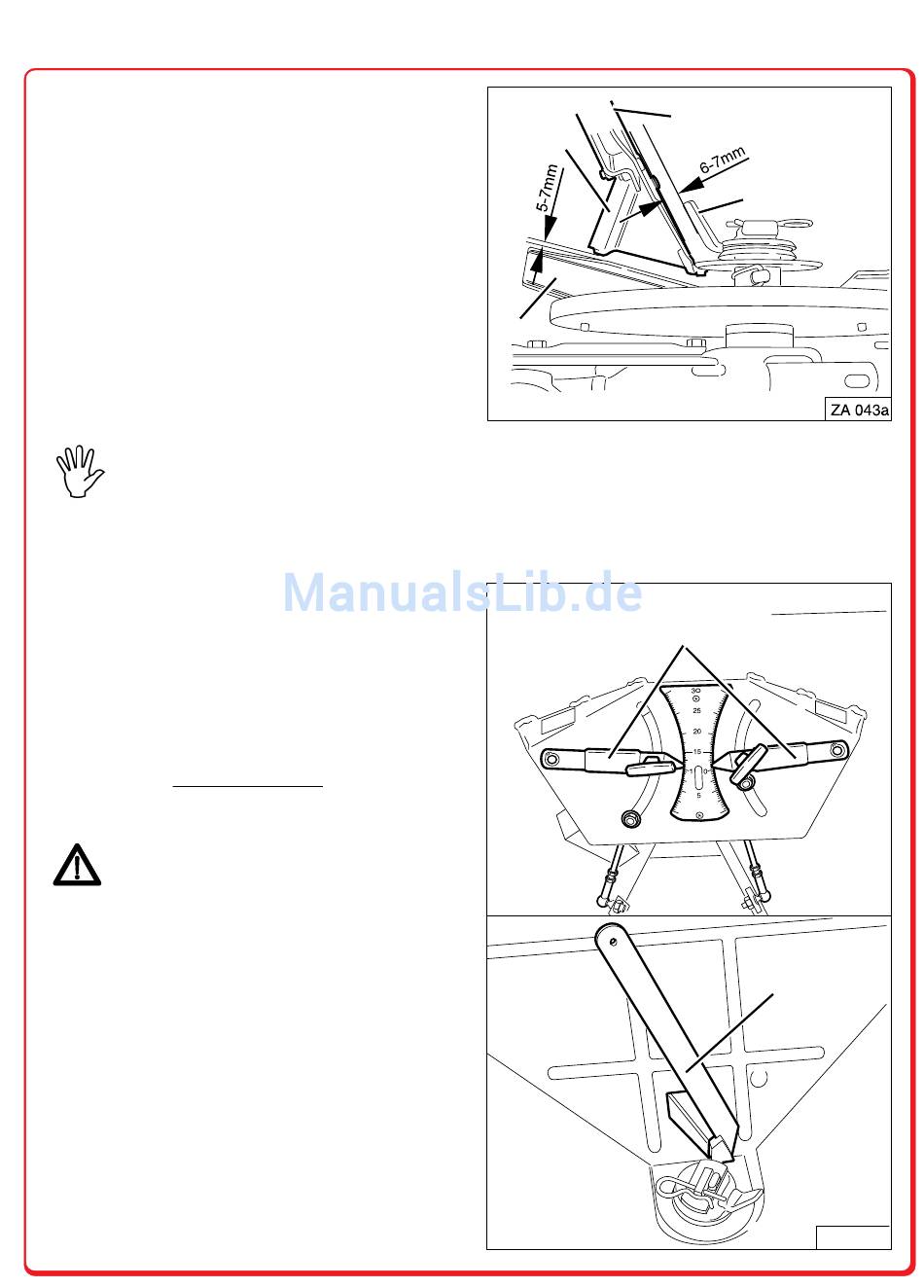

Überprüfen der Abstands-
maße zwischen Rührfinger/
Trichterwand und Streu-
schaufel/Zufuhrtaschen
Das Abstandsmaß zwischen Trichterwand
(1) und Rührkopffinger (2) muß 6 - 7 mm
betragen. Gegebenenfalls Rührfingerspitze
nachbiegen.
Das Abstandsmaß zwischen Streuschaufel
(3) und Zufuhrtasche (4) muß 5 - 7 mm
betragen. Eventuell Zufuhrtasche entspre-
chend versetzen.
Der Rührkopffinger (2) muß über
der kurzen Schaufel (3) stehen.
8.5
Schieber-Grundeinstellung
kontrollieren und korrigieren
Wird bei gleicher Schieberstellung eine un-
gleichmäßige Entleerung der beiden Trichter-
spitzen festgestellt, so ist die Schieber-Grund-
einstellung zu kontrollieren.
8.5.1
Schieber-Grundeinstellung mit
der Einstell-Lehre (Sonderaus-
stattung) kontrollieren
Bei Betätigung des Schiebers
nicht in die Durchlaßöffnung grei-
fen! Quetschgefahr!
Schieber-Grundeinstellung kontrollieren:
-
Schieber schließen.
-
Schieberstellung „11" über die Stellhebel
(1) einstellen.
-
Schieber öffnen.
-
In den jeweils freigegebenen Öffnungquer-
schnitt muß sich die Einstell-Lehre (2) leicht
einpassen lassen.
Ist die jeweilige Öffnung zu klein oder zu groß,
die Schieber-Grundeinstellung korrigieren (sie-
he Kapitel 8.5.3).
Wartung und Instandsetzung
1
4
3
1
8 - 3
2
2
ZA 149
