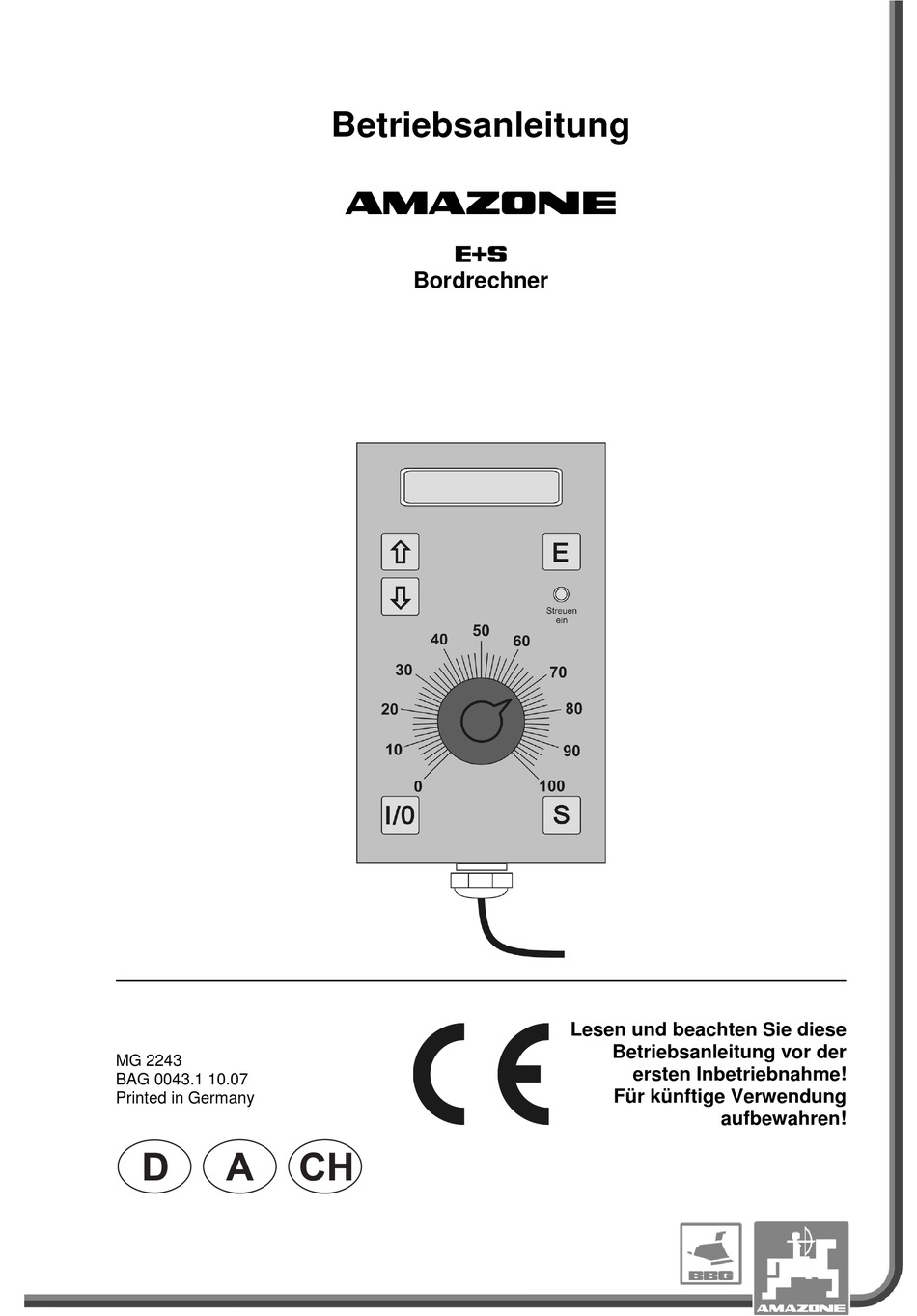

- Seite 1 Betriebsanleitung Bordrechner Lesen und beachten Sie diese Betriebsanleitung vor der MG 2243 ersten Inbetriebnahme! BAG 0043.1 10.07 Für künftige Verwendung Printed in Germany aufbewahren!
- Seite 2 Einrichtung an der Maschine unterrichten und sich in der Handhabung Übung verschaffen. Dann erst wird man sowohl mit der Maschine als auch mit sich selbst zufrieden sein. Das zu errei- chen, ist der Zweck dieser Gebrauchs-Anweisung. Leipzig-Plagwitz 1872. E+S BAG 0043.1 10.07...
-
Seite 3: Inhaltsverzeichnis
Impulse pro 100m ermitteln .....................9 5.3.2 Streumenge einstellen (Ermittlung der Variablen) ..............10 Einsatz ......................13 Anzeigen beim Einsatz ......................13 Vorgehensweise beim Einsatz....................14 Schieber ganz öffnen im Störfall ....................15 Streustrecke und Streuzeit zurücksetzen ................15 Störungen ....................16 Montage ......................17 Hall-Sensor ..........................19 Reinigung ....................21 E+S BAG 0043.1 10.07... -
Seite 4: Benutzerhinweise
Positionszahlen in Abbildungen Ziffern in runden Klammer verweisen auf Positionszahlen in Abbil- dungen. Die erste Ziffer verweist auf die Abbildung, die zweite Ziffer auf die Positionszahl in der Abbildung. Beispiel (Fig. 3/6) • Figur 3 • Position 6 E+S BAG 0043.1 10.07... -
Seite 5: Allgemeine Sicherheitshinweise
Das Nichtbeachten dieser Hinweise kann zu Störungen an der Maschine oder in der Umgebung führen. HINWEIS kennzeichnet Anwendungs-Tipps und besonders nützliche In- formationen. Diese Hinweise helfen Ihnen, alle Funktionen an Ihrer Maschine optimal zu nutzen. E+S BAG 0043.1 10.07... -
Seite 6: Produktbeschreibung
übernehmen die - WERKE keinerlei Haftung. A M A Z O N E N Technische Daten Spannungsversorgung 12 V 7-polig Hub-Motor Linak LA12 Konformität Richtlinien- / Normen-Bezeichnung • Die Maschine erfüllt die: Maschinen-Richtlinie 98/37/EG • EMV-Richtlinie 89/336/EWG E+S BAG 0043.1 10.07... -
Seite 7: Aufbau Und Funktion
(5) Taste Streuen Ein / Aus Streumengenregelung eingeschaltet oder Schieber zu. (6) Taste Einstellen / Bestätigen Um in den Einstellbetrieb zu gelangen. (7) Taste Wert größer / weitere Menüpunkte anzeigen (8) Taste Wert kleiner / weitere Menüpunkte anzeigen E+S BAG 0043.1 10.07... -
Seite 8: Einstellungen
Speed - momentane Fahrgeschwindigkeit. Eingabe von Werten im Einstellmenü Eingabe_ Gewünschtes Untermenü aus- wählen. Fig. 1 betätigen (Fig. 1). 3. Wert eingeben: • Wert erhöhen. • Wert verringern. betätigen. → Eingabe übernehmen. nach den Einstellungen Bordrechner ausschalten. E+S BAG 0043.1 10.07... -
Seite 9: Einstellungen Durchführen
1. Auf dem Feld eine Mess-Strecke von exakt 100m abmessen. 2. Markieren Sie Anfangs- und Endpunkt. IMPULSE : gedrückt halten. Fig. 2 gleichzeitig betätigen bis das Ein- stellmenü erscheint. → Anzeige Fig. 2 Eichen: auf 100m 3. Taste betätigen Fig. 3 → Anzeige Fig. 3 E+S BAG 0043.1 10.07... -
Seite 10: Streumenge Einstellen (Ermittlung Der Variablen)
Schieberposition suchen und links die zugehörige Variabel able- sen. 4. Die Variable im Menü Einstellungen eingeben. Bordrechner ausstellen und wieder einstellen. betätigen und im Streumodus mit der mittleren Fahrge- schwindigkeit ohne Streugut fahren. → Gewünschte Schieberstellung wird eingestellt. E+S BAG 0043.1 10.07... - Seite 11 Schieberstellung zu hoch – kleinere Variable wählen. → Schieberstellung zu niedrig – größere Variabel wählen. 9. Nach dem Verändern der Variablen die Kontrollfahrt wiederho- len (Schritt 4 bis 8). Diagramm 1, Schieberpositionen für Streusalz Schieberstellung Diagramm 2, Schieberpositionen für Splitt Schieberstellung E+S BAG 0043.1 10.07...
- Seite 12 Einstellungen Diagramm 3, Schieberpositionen für Sand Schieberstellung Tabelle 1, Variable Fahrgeschwindigkeit Variable 5km/h 10km/h 15km/h 20km/h 12,7 12,7 14,2 12,7 14,2 16,5 11,5 15,5 13,5 12,7 17,5 15,2 14,5 18,7 19,5 22,5 27,6 24,7 28,5 Schieberpositionen E+S BAG 0043.1 10.07...
-
Seite 13: Einsatz
Gestreute Wegstrecke [km] Kilometer 30.15 • Zeit [h] in der gestreut wurde. Stunden 2.53 → Zwischen den Anzeigen kann durch Betäti- gen der Tasten gewechselt werden. Anzeige während der Fahrt: • Momentane Fahrgeschwindigkeit Speed 9.10 k/h E+S BAG 0043.1 10.07... -
Seite 14: Vorgehensweise Beim Einsatz
Teilstrecken über den Mengenein- stellknopf reduziert oder erhöht wer- den. Der Motorhub wird kurzzeitig ange- zeigt. Nachher Einstellknopf wieder auf 70 stellen! Wenn die Geschwindigkeit bei kom- Maximum plett geöffnetem Schieber erhöht wird erscheint eine Warnmeldung. E+S BAG 0043.1 10.07... -
Seite 15: Schieber Ganz Öffnen Im Störfall
Schieber schließt. Streustrecke und Streuzeit zurücksetzen Im Stand, Streuen ausgeschaltet: Kilometer Streustrecke in km aufrufen. 4 Sekunden gedrückt halten. → Streustrecke zurückgesetzt auf 0. Stunden Streuzeit in h aufrufen. 4 Sekunden gedrückt halten. →Streuzeit zurückgesetzt auf 0. E+S BAG 0043.1 10.07... -
Seite 16: Störungen
Motor aus. 1. Bordrechner ausschalten. 2. Schieber gängig machen. 3. Bordrechner wieder einschalten. Anzeige Motor blockiert, wenn sich ein Fremd- Motor blockiert körper in der Schieberöffnung befindet. 1. Bordrechner ausschalten. 2. Fremdkörper entfernen. 3. Bordrechner wieder einschalten. E+S BAG 0043.1 10.07... -
Seite 17: Montage
• Den Anschluss mit einer 10 A Sicherung absichern. • Ist eine Signalsteckdose vorhanden, können die Geschwindig- keits-Impulse über ein Adapterkabel genutzt werden. • Bei Verwendung eines Radsensors ist der interne Signalteiler im Rechner auszuschalten. E+S BAG 0043.1 10.07... - Seite 18 Montage Stellmotor montieren Fig. 7 Bei Maschinen bis Bj. 2007 zuvor den Schieber austauschen (Fig. 8) bis Baujahr 2007: E + S Fig. 8 E+S BAG 0043.1 10.07...
-
Seite 19: Hall-Sensor
Magnet und Sensor ein. 1. Befestigen Sie den Magneten (Fig. 10/1) mit der Schlauchschelle (Fig. 10/2) an der Kardanwelle. 2. Befestigen Sie den Sensor (Fig. 10/3) mit- Fig. 10 tels Universalhalter (Fig. 10/4) gegenüber vom Magnet am Fahrzeugrahmen. E+S BAG 0043.1 10.07... - Seite 20 Fig. 12. 3. Deckel wieder aufschrauben. 4. Eichen auf 100 m durchführen. Fig. 12 Soll der Rechner die Impulse wieder von der Traktor-Signalsteckdose erhal- ten, so ist die Steckbrücke wieder umzustecken (Fig. 13). Fig. 13 E+S BAG 0043.1 10.07...
-
Seite 21: Reinigung
Reinigung Reinigung VORSICHT Vorsicht beim Reinigen des E + S mit Hochdruckreiniger. Keinesfalls den Stellmotor mit einem Hochdruckreiniger reini- gen, da der Stellmotor beschädigt werden könnte! E+S BAG 0043.1 10.07... - Seite 22 H. DREYER GmbH & Co. KG Postfach 51 Tel.: + 49 (0) 5405 501-0 D-49202 Hasbergen-Gaste Telefax: + 49 (0) 5405 501-234 Germany e-mail: amazone@amazone.de http:// www.amazone.de BBG Bodenbearbeitungsgeräte Leipzig GmbH & Co.KG Rippachtalstr. 10 D-04249 Leipzig Germany Zweigwerke: D-27794 Hude • D-04249 Leipzig • F-57602 Forbach Werksniederlassungen in England und Frankreich Fabriken für Mineraldüngerstreuer, Feldspritzen, Sämaschinen, Bodenbearbeitungsmaschinen...
