- Seite 1 Betriebsanleitung AmaCheck Bedien-Computer Lesen und beachten Sie diese Betriebsanleitung vor der MG6127 ersten Inbetriebnahme! BAG0189.3 01.21 Für künftige Verwendung Printed in Germany aufbewahren!
-
Seite 2: Es Darf Nicht
Maschine unterrichten und sich in der Handhabung Übung verschaffen. Dann erst wird man sowohl mit der Maschine als auch mit sich selbst zufrieden sein. Das zu erreichen, ist der Zweck dieser Gebrauchs-Anweisung. Leipzig-Plagwitz 1872. AmaCheck BAG0189.3 01.21... -
Seite 3: Inhaltsverzeichnis
Überwachung einzelner Reihen einschalten und ausschalten ..........18 4.10 Reihenanzahl eingeben ......................18 4.11 Kornabstand eingeben ......................19 4.12 Reihenabstand eingeben ....................... 19 Einsatz ......................20 Weitere Anzeigen im Arbeitsmenü ..................21 Anbau ......................22 Lagerung ....................22 AmaCheck BAG0189.3 01.21... -
Seite 4: Benutzerhinweise
Aufzählungen Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzäh- lungspunkten dargestellt. Beispiel: • Punkt 1 Punkt 2 • Positionszahlen in Abbildungen Ziffern in runden Klammer verweisen auf Positionszahlen in Abbil- dungen. Beispiel (6) → Position 6 AmaCheck BAG0189.3 01.21... -
Seite 5: Allgemeine Sicherheitshinweise
Tätigkeit für den sachgerechten Umgang mit der Ma- schine. Das Nichtbeachten dieser Hinweise kann zu Störungen an der Maschine oder in der Umgebung führen. HINWEIS kennzeichnet Anwendungs-Tipps und besonders nützliche In- formationen. Diese Hinweise helfen Ihnen, alle Funktionen an Ihrer Maschine optimal zu nutzen. AmaCheck BAG0189.3 01.21... -

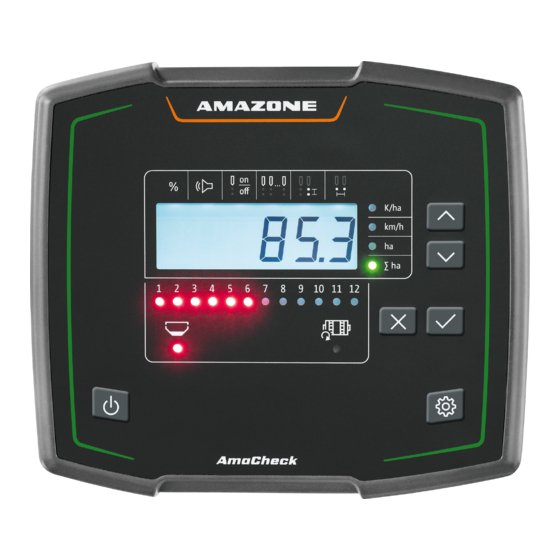

Seite 6: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Der AmaCheck ist als Anzeige- und Überwachungsgerät für AMAZO- NE–Einzelkornsämaschinen bestimmt. Funktion Der Bedien-Computer AmaCheck hat folgende Funktionen: Bedien- und Anzeigeterminal während des Einsatzes • Anzeige Aussaatmenge • Überwachung der Säaggregate • Die momentan erfasste Körnerzahl wird auf Körner pro ha hoch- gerechnet, auf dem Display angezeigt und mit dem Sollwert ver- glichen. -
Seite 7: Tasten
Produktbeschreibung Tasten Einschalten und Ausschalten Navigieren / Auswählen / Werte ändern Bestätigen Löschen / rückgängig / Einstellmenü verlassen Einstellmenü betreten / Einstellmenü verlassen AmaCheck BAG0189.3 01.21... -
Seite 8: Display
Die Eingabe der Zahlenwerte erfolgt Zel- lenweis von links nach rechts. Die zu ändernde Zelle blinkt. • Zahlenwert für die blinkende Zelle eingeben. Eingabe bestätigen. 3. Zahlenwerte in gleicher Weise für alle Zel- len eingeben. Eingabe bestätigen. Eingabe abbrechen. AmaCheck BAG0189.3 01.21... -
Seite 9: Led-Leuchten
– Sensor defekt ο (4) Statusanzeige im Arbeitsmenü ο K/ha – Körner pro ha ο km/h – Fahrgeschwindigkeit (blinken – Sensor defekt) ha – Fläche Feld ο ∑ ha – Fläche gesamt ο Stromversorgung 12 V Traktorsteckdose AmaCheck BAG0189.3 01.21... -
Seite 10: Einstellungen
Kornabstand eingeben • Reihenabstand eingeben Empfindlichkeit Optogeber, je nach Saatsorte • Einstellmenü öffnen betätigen und 3 Sekunden halten Einstellmenü verlassen betätigen Im Einstellmenü wird über die blinkende LED und die blinkende Display-Markierung der aktuell einzustellende Parameter angezeigt. AmaCheck BAG0189.3 01.21... -
Seite 11: Anzahl Körner Pro Ha Eingeben
Einstellungen Anzahl Körner pro ha eingeben Im Einstellmenü K/ha (Kör- ner/ha) wählen. Auswahl bestätigen. 3. Anzahl der Körner pro ha eingeben. Eingabe bestätigen. Die Eingabe Körner pro ha überschreibt den Wert für Kornabstand. AmaCheck BAG0189.3 01.21... -
Seite 12: Impulse Pro 100M Ermitteln
2. Markieren Sie Anfangs- und Endpunkt. 3. Startpunkt anfahren. Im Einstellmenü km/h wäh- len. betätigen und 3 Sekunden halten. → Zum Starten der Impulsermittlung 6. Messstrecke von genau 100m abfahren. Impulse werden von 0 beginnend gezählt. → Impulsermittlung beenden. AmaCheck BAG0189.3 01.21... - Seite 13 Einstellungen Impulse pro 100m eingeben: Im Einstellmenü km/h wäh- len. Auswahl bestätigen. 3. Impule pro 100 m eingeben. Eingabe bestätigen. AmaCheck BAG0189.3 01.21...
-
Seite 14: Signalverstärkung Der Optogeber Einstellen
• Werte für Signalverstärkung: ο 0 – aus ο 1 – niedrig (Standardeinstellung) ο 2 - mittel ο 3 - hoch ο 4 - maximal Im Einstellmenü Signalver- stärkung wählen. Auswahl bestätigen. 3. Signalverstärkung eingeben. Eingabe bestätigen. AmaCheck BAG0189.3 01.21... -
Seite 15: Empfindlichkeit Der Optogeber Einstellen
Im Einstellmenü Leermelder wählen. Auswahl bestätigen. Leermelder einschalten oder ausschalten. Eingabe bestätigen. Der Bedien-Computer erkennt automatisch ob ein Leermelder vorhanden ist. Bei Ausfall des Leermelders: LED-Leuchte blinkt rot. ο AmaCheck ein- und ausschalten um ο den Leermelder zu deaktivieren. AmaCheck BAG0189.3 01.21... -
Seite 16: Toleranzschwelle Körner Pro Ha (Soll-Ist-Vergleich) Einstellen
Kontrollanzeige (Separate Istwertanzeige der ein- zelnen Reihen). Toleranzschwelle = 0: Permanente Kontrolle durch wechselnde Anzeige jeder Reihe mit Istwerten. Im Einstellmenü Toleranz- schwelle % wählen. Auswahl bestätigen. 3. Toleranzschwelle in % für den Sollwert Körner pro ha eingeben. Eingabe bestätigen. AmaCheck BAG0189.3 01.21... -
Seite 17: Hinweisschwelle Körner Pro Ha (Soll-Ist-Vergleich) Einstellen
Eingabe bestätigen. Hinweisschwelle größer als die Toleranz- schwelle wählen! Signalgeber einschalten und ausschalten Der Signalgeber gibt ein akustisches Signal beim Überschreiten und Unterschreiten der Hinweisschwelle. Im Einstellmenü Signalgeber wählen. Auswahl bestätigen. Signalgeber einschalten oder ausschalten. Eingabe bestätigen. AmaCheck BAG0189.3 01.21... -
Seite 18: Überwachung Einzelner Reihen Einschalten Und Ausschalten
→ Überwachung der Reihe ausgeschaltet. Eingabe bestätigen. 5. Für weitere Reihen genauso verfahren. 4.10 Reihenanzahl eingeben Im Einstellmenü wählen. Reihenanzahl Alle LED´s (1-12) leuchten grün → Auswahl bestätigen. Reihenanzahl eingeben. → Entsprechende Anzahl der LEDs leuchten grün Eingabe bestätigen. AmaCheck BAG0189.3 01.21... -
Seite 19: Kornabstand Eingeben
Der Wert Körner pro ha bleibt erhalten. 4.12 Reihenabstand eingeben Im Einstellmenü Reihenabstand wählen. Auswahl bestätigen. Reihenabstand in Meter eingeben. Eingabe bestätigen. Die Eingabe Reihenabstand überschreibt den Wert Kornabstand und umgekehrt. Der Wert Körner pro ha bleibt erhalten. AmaCheck BAG0189.3 01.21... -
Seite 20: Einsatz
Einzelreihenanzeige angezeigt: In der Einzelreihenanzeige wird abwechselnd angezeigt: Durchlaufend alle Reihen mit Sollwertab- • weichung größer Toleranzgrenze: ο Anzeige links: Reihe ο Anzeige rechts: Körner pro ha / 1000 (für die angezeigte Reihe). Istmenge (Körner pro ha) • AmaCheck BAG0189.3 01.21... -
Seite 21: Weitere Anzeigen Im Arbeitsmenü
Signalton ertönt sobald eine LED rot (Sig- nalgeber muss eingeschaltet sein) Sobald ein Fehler vorliegt ertönt ein Signalton! Signalgeber muss eingeschaltet sein. Weitere Anzeigen im Arbeitsmenü Anzeige Fahrgeschwindigkeit Anzeige Fläche Feld Fläche Feld zurücksetzen auf 0 (Taste 5 Sekunden gedrückt halten). Anzeige Gesamtfläche AmaCheck BAG0189.3 01.21... -
Seite 22: Anbau
Anbau Anbau Lagerung Lagern Sie den Bedien-Computer in trockener Umgebung, wenn Sie ihn aus der Traktorkabine heraus nehmen. AmaCheck BAG0189.3 01.21... - Seite 23 Lagerung AmaCheck BAG0189.3 01.21...
