5.3
Anpassung der Gelenkwelle
beim Ersteinsatz und beim
Schleppertypwechsel
Beim ersten Anbau die Gelenkwelle an den
Schlepper anpassen. Da diese Anpassung
nur für diesen Schleppertyp gilt, die
Gelenkwellenanpassung beim Schleppertyp-
wechsel überprüfen bzw. wiederholen.
Bedienungsanleitung des Gelenk-
wellenherstellers beachten!
-
Gelenkwellenhälften auseinander ziehen.
-
Gelenkwellenhälfte fahrzeugseitig montie-
ren.
-
Gelenkwellenhälften (1) und (2) in kürze-
ster und längster Betriebsstellung neben-
einander halten und die Schiebeprofil-
überdeckung prüfen.

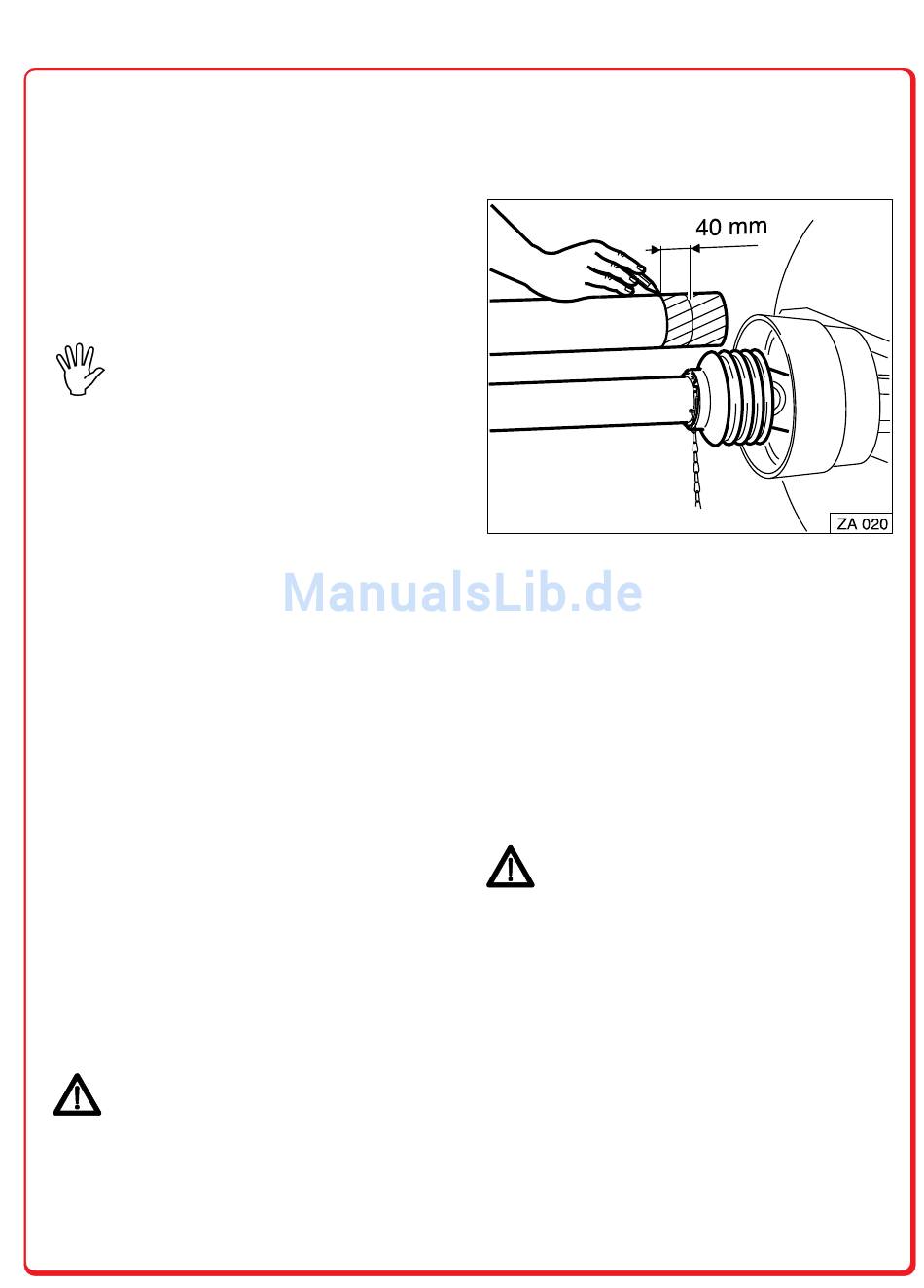

In der kürzesten Betriebsstellung dürfen
die Gelenkwellenrohre nicht gegen die
Gabeln der Kreuzgelenke stoßen. Ein Si-
cherheitsabstand von 40 mm ist einzu-
halten.
In der längsten Betriebsstellung ist die
vom Gelenkwellenhersteller geforderte
Schiebeprofilüberdeckung einzuhalten
(hierzu siehe Betriebsanleitung des
Gelenkwellenherstellers!).
-
Zur Längenanpassung die Gelenkwellen-
hälften in der kürzesten Betriebsstellung
nebeneinander halten, anzeichnen und
nach Angaben des Gelenkwellenher-
stellers kürzen.
-
Gelenkwellenhälften ineinander stecken.
-
Gelenkwelle auf die Schlepperzapfwelle
aufstecken.
Auf sicheres Einrasten vom
Gelenkwellenanschluß achten!
-
Die Halteketten vom Gelenkwellenschutz
schlepper- und maschinenseitig so ein-
hängen, daß ein ausreichender Schwenk-
bereich der Gelenkwelle in allen Betriebs-
An- und Abbau
1
2
stellungen gewährleistet ist, und der
Gelenkwellenschutz sich während des
Betriebes nicht dreht.
Gelenkwelle nur mit komplettem
Gelenkwellen- und Ergänzungs-
schutz an Schlepper und Streuer
einsetzen. Die Schutzvorrichtun-
gen sofort ersetzen, sobald sie
beschädigt sind.
5 - 3
