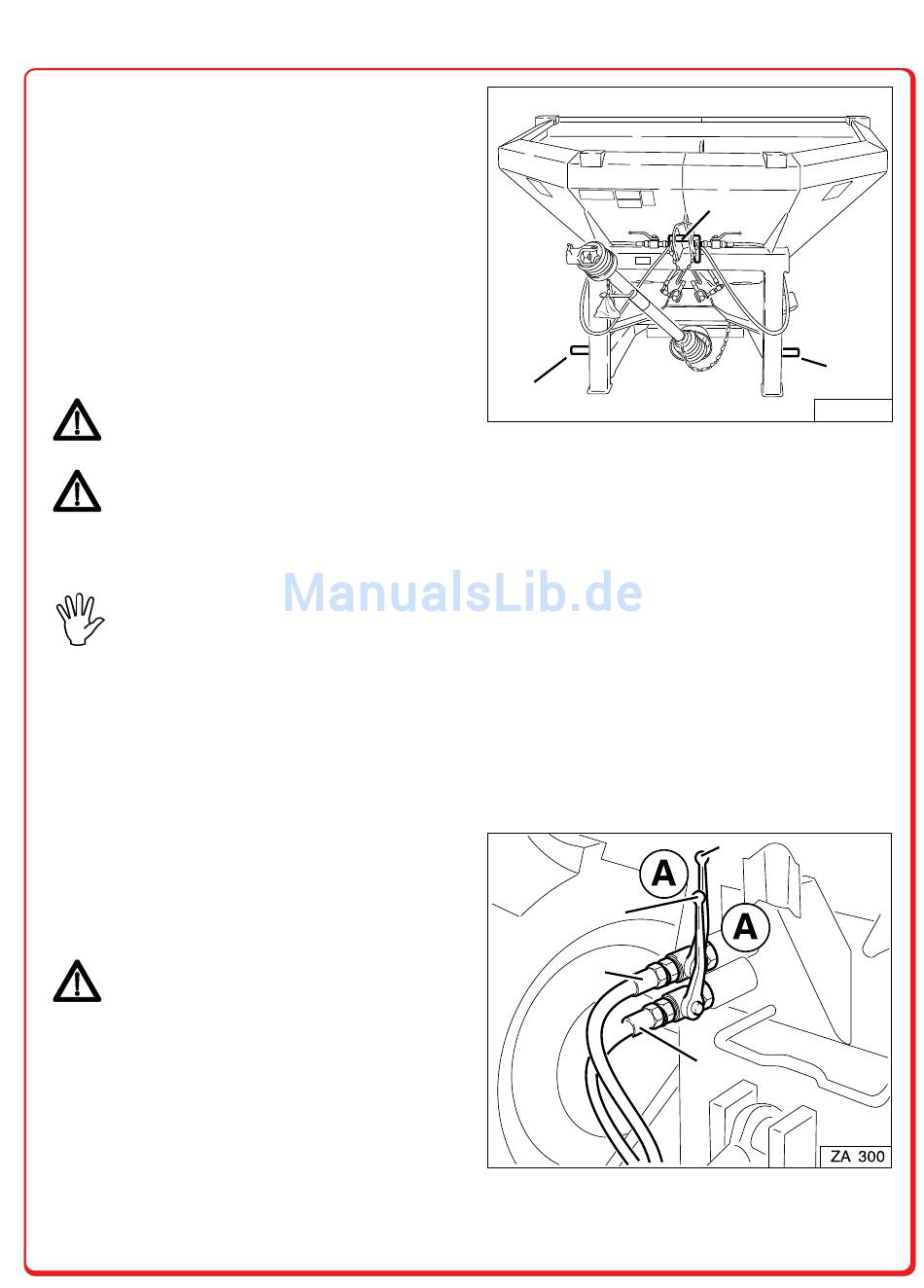

Anbau - Amazone ZA-X Perfect Betriebsanleitung

5.1

Anbau

Den Streuer an die hintere Dreipunkt-
hydraulik (Kat. II) des Schleppers anbauen
(hierbei auch Kap. 2.5.2 beachten).
- Unterlenker des Schleppers auf den Unter-
lenkerbolzen (Kat. II) (1) schieben und mit
Klappstecker sichern.
- Oberlenker mit Absteckbolzen (Kat. I oder
II) (2) abstecken und sichern.
Oberlenker der Kategorie II nicht
mit Bolzen Kat. I abstecken!
Bei Einstellarbeiten an Oberlenker
Personen aus Gefahrenbereich
hinter bzw. unter der Maschine
weisen.
In angehobener Stellung des
Streuers dürfen die Unterlenker-
arme des Schleppers seitlich nur
wenig Spiel haben, damit die Ma-
schine während der Streuarbeit
nicht hin- und herpendelt. Die
Unterlenkerarme des Schleppers
mit Stabilierungsstreben oder
Ketten verstreben.
- Die Hydraulikleitungen (1 und 2) der hy-
draulischen Einzelschieberbetätigung je-
weils an ein einfachwirkendes Steuerventil
des Schleppers anschließen.
Beim Anschließen der Hydraulik-
leitungen an die Fahrzeug-
hydraulik
• muß das Hydrauliksystem
beidseitig drucklos sein!
• müssen die Kugelhähne (3 und
4) geschlossen sein:
Position A!
• müssen sich die entsprechen-
den Steuerventile in Schwimm-
stellung befinden.
An- und Abbau
1
3
2
5 - 1
2
1
ZA 024
4
1
