03: Parameter zur Einstellung der analogen Ein-/Ausgänge
9.4 03: Parameter zur Einstellung der analogen Ein-/Ausgänge
03-00

03-01

03-03

03-04

03-07

03-08

03-10

03-11

03-12

03-15

03-16

03-18

~ 03-19

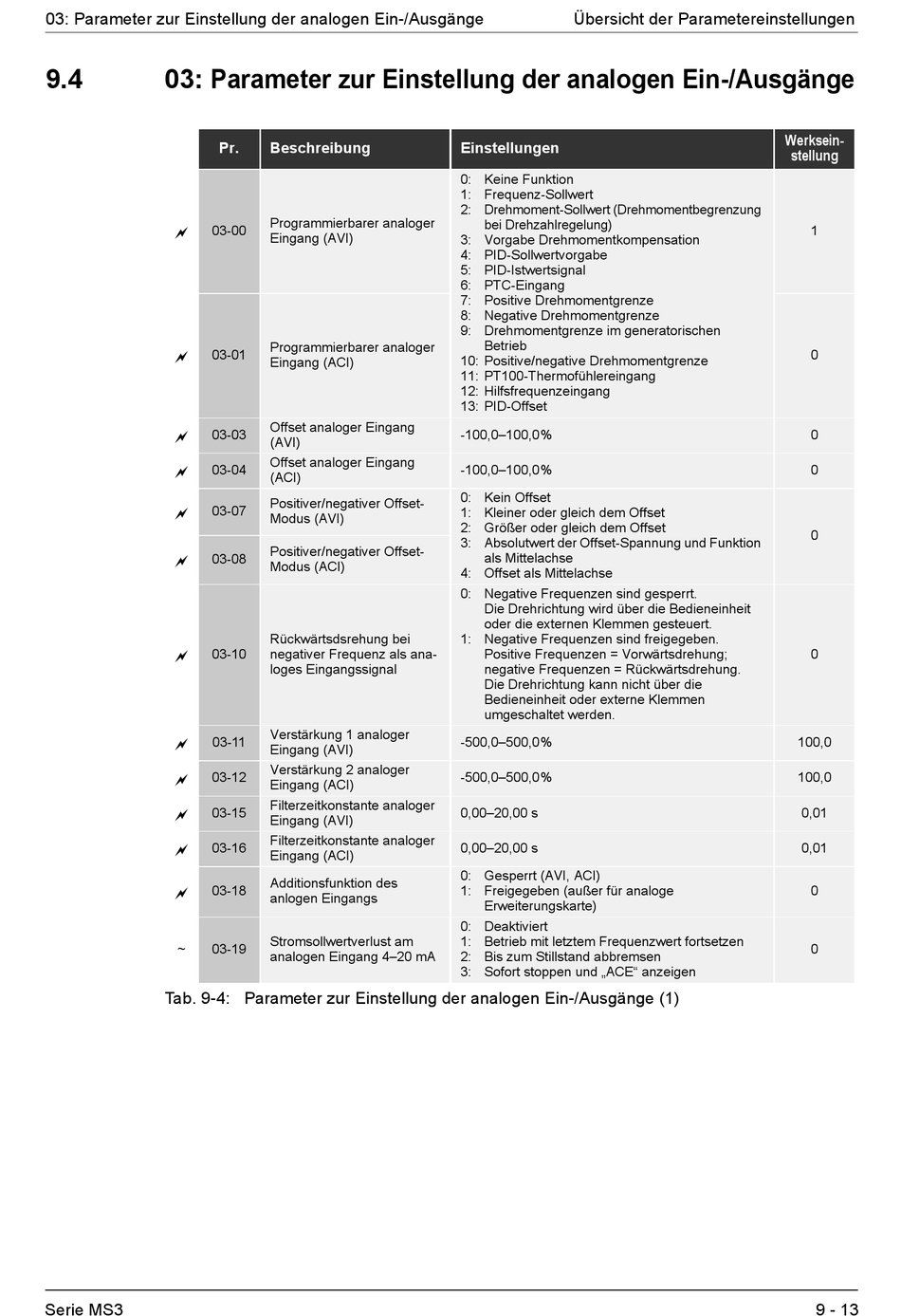

Tab. 9-4: Parameter zur Einstellung der analogen Ein-/Ausgänge (1)
Serie MS3
Pr. Beschreibung
Programmierbarer analoger
Eingang (AVI)
Programmierbarer analoger
Eingang (ACI)
Offset analoger Eingang
(AVI)
Offset analoger Eingang
(ACI)
Positiver/negativer Offset-
Modus (AVI)
Positiver/negativer Offset-
Modus (ACI)
Rückwärtsdsrehung bei
negativer Frequenz als ana-
loges Eingangssignal
Verstärkung 1 analoger
Eingang (AVI)
Verstärkung 2 analoger
Eingang (ACI)
Filterzeitkonstante analoger
Eingang (AVI)
Filterzeitkonstante analoger
Eingang (ACI)
Additionsfunktion des
anlogen Eingangs
Stromsollwertverlust am
analogen Eingang 4–20 mA
Übersicht der Parametereinstellungen
Einstellungen
0: Keine Funktion
1: Frequenz-Sollwert
2: Drehmoment-Sollwert (Drehmomentbegrenzung
bei Drehzahlregelung)
3: Vorgabe Drehmomentkompensation
4: PID-Sollwertvorgabe
5: PID-Istwertsignal
6: PTC-Eingang
7: Positive Drehmomentgrenze
8: Negative Drehmomentgrenze
9: Drehmomentgrenze im generatorischen
Betrieb
10: Positive/negative Drehmomentgrenze
11: PT100-Thermofühlereingang
12: Hilfsfrequenzeingang
13: PID-Offset
-100,0–100,0%
-100,0–100,0%
0: Kein Offset
1: Kleiner oder gleich dem Offset
2: Größer oder gleich dem Offset
3: Absolutwert der Offset-Spannung und Funktion
als Mittelachse
4: Offset als Mittelachse
0: Negative Frequenzen sind gesperrt.
Die Drehrichtung wird über die Bedieneinheit
oder die externen Klemmen gesteuert.
1: Negative Frequenzen sind freigegeben.
Positive Frequenzen = Vorwärtsdrehung;
negative Frequenzen = Rückwärtsdrehung.
Die Drehrichtung kann nicht über die
Bedieneinheit oder externe Klemmen
umgeschaltet werden.
-500,0–500,0%
-500,0–500,0%
0,00–20,00 s
0,00–20,00 s
0: Gesperrt (AVI, ACI)
1: Freigegeben (außer für analoge
Erweiterungskarte)
0: Deaktiviert
1: Betrieb mit letztem Frequenzwert fortsetzen
2: Bis zum Stillstand abbremsen
3: Sofort stoppen und „ACE" anzeigen
Werksein-
stellung
1
0
0
0
0
0
100,0
100,0
0,01
0,01
0
0
9 - 13
