Bedieneinheit Versi-KP-LED
D-2 Einstellstatus 1 für Parameter mit Vorzeichen
(Der Einstellbereich des Parameters hat keine oder eine Nachkommastelle; z. B.: Pr. 03-03)
■ Ohne Nutzung der Linkstaste: Verwenden Sie die Größer- und Links-/Kleinertaste, um
Parameter auszuwählen und einzustellen.
■ Mit Nutzung der Linkstaste: Nach der Betätigung der Linkstaste beginnt die letzte Stelle zu
blinken. Betätigen Sie die Linkstaste, um den Cursor an die zu ändernde Stelle zu bewegen
und dann die Größertaste, um den Wert zu erhöhen. Bei Erreichen von „9" springt der Wert
wieder auf „0" zurück.
■ Betätigen Sie die Links-/Kleinertaste, um den blinkenden Cursor eine Stelle nach links zu
verschieben. Wenn Sie den Cursor bis zur ersten Stelle bewegt haben und dann die
Größertaste betätigen, ändert sich die Stelle „0" auf „–" (minus).
■ Nach Abschluss der Parametereinstellung wird die Tastenfunktion „Links" nicht automatisch
deaktiviert, dies muss manuell erfolgen.
Beispiel:
Die Werkseinstellung für Pr. 03-03 ist 0,0. Die Betätigung der Taste MODE länger als 2 Se-

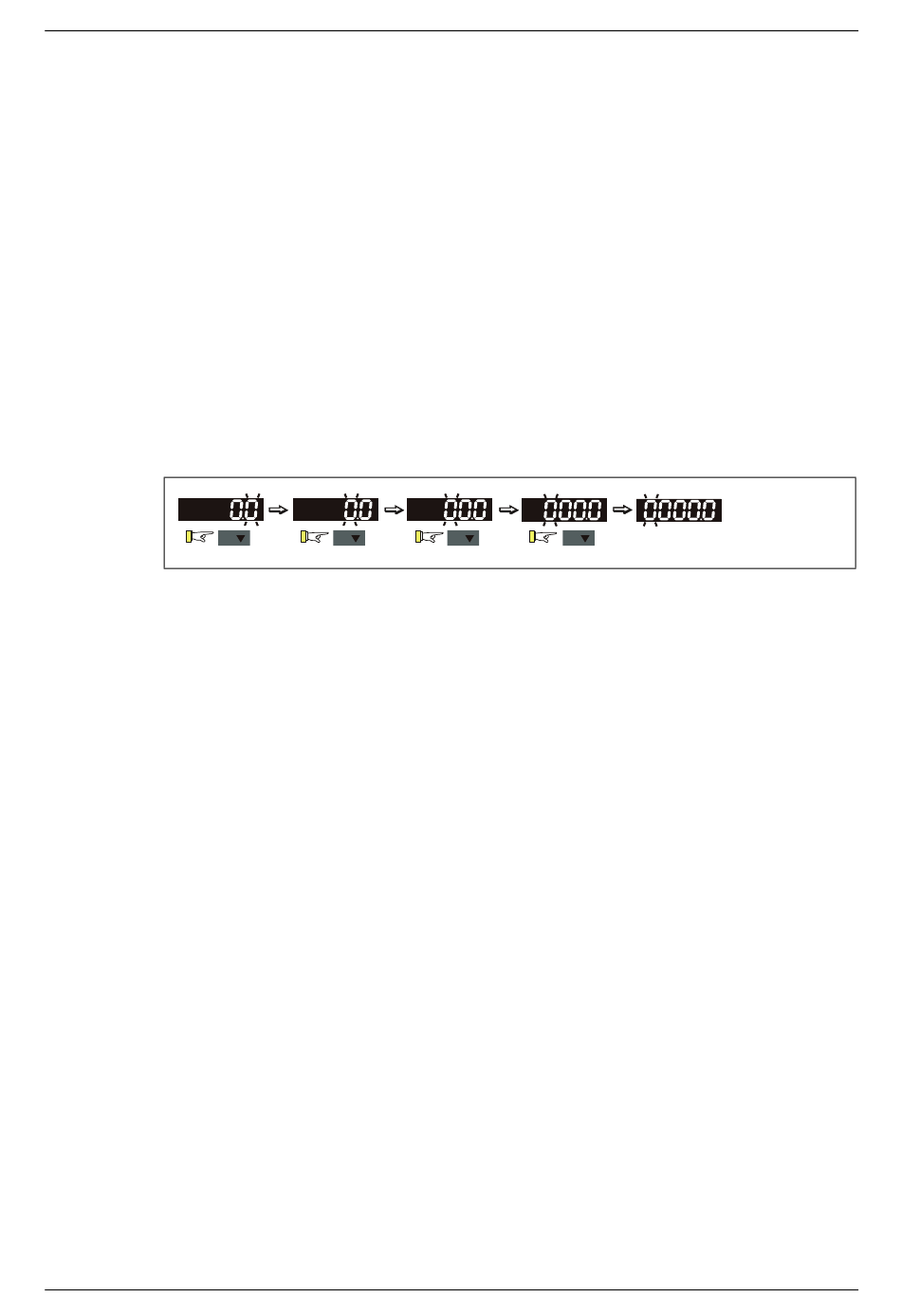

kunden aktiviert die Tastenfunktion „Links". Der Ablauf zur Betätigung der Links-/Kleinertaste ist
nachfolgend dargestellt:
Die Obergrenze für Pr. 03-03 ist 100,0 und die Untergrenze -100,0. Wenn Sie einen Wert über
100,0 oder unter -100,0 einstellen und dann die Taste ENTER betätigen, erscheint auf der Be-
dieneinheit „Err" und dann für eine Sekunde der obere Grenzwert (100.0) oder der untere
Grenzwert (-100.0), um Sie an die falsche Einstellung zu erinnern. Die Einstellung verbleibt auf
dem letzten Originalwert und der Cursor springt an die letzte Stelle.
D-3 Einstellstatus 2 für Parameter mit Vorzeichen
(Der Einstellbereich des Parameters hat zwei Nachkommastellen; z. B.: Pr. 03-74)
■ Ohne Nutzung der Linkstaste: Verwenden Sie die Größer- und Links-/Kleinertaste, um
Parameter auszuwählen und einzustellen.
■ Mit Nutzung der Linkstaste: Nach der Betätigung der Linkstaste beginnt die letzte Stelle zu
blinken. Betätigen Sie die Linkstaste, um den Cursor an die zu ändernde Stelle zu bewegen
und dann die Größertaste, um den Wert zu erhöhen. Bei Erreichen von „9" springt der Wert
wieder auf „0" zurück.
■ Betätigen Sie die Links-/Kleinertaste, um den blinkenden Cursor eine Stelle nach links zu
verschieben. Wenn Sie den Cursor bis zur ersten Stelle bewegt haben und dann die
Größertaste betätigen, ändert sich die Stelle „0" auf „–" (minus).
■ Bei Parametern mit zwei Nachkommastellen und einem positiven/negativen Einstellbe-
reich werden die Werte 99,99 oder <-99,99 nur mit einer Nachkommastelle angezeigt, z. B.
100.0 oder -100.0.
■ Nach Abschluss der Parametereinstellung wird die Tastenfunktion „Links" nicht automatisch
deaktiviert, dies muss manuell erfolgen.
